Beschreibung

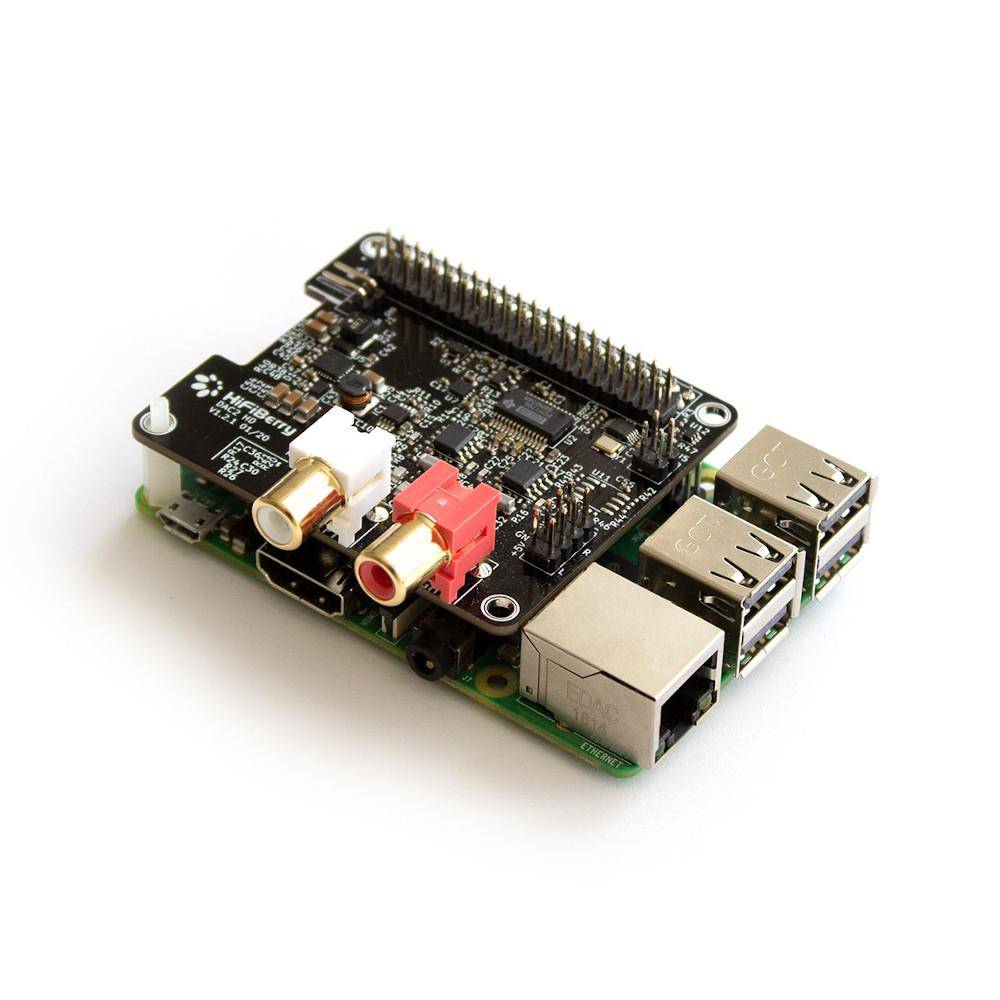

HiFiBerry DAC2 HD
Der HiFiBerry DAC2 HD ist ein hochauflösender Digital-Analog-Wandler (DAC) für den Raspberry Pi und richtet sich an Anwendungen mit höchsten Anforderungen an die Audioqualität. Die Platine basiert auf einem dedizierten 192 kHz / 24 bit Burr-Brown DAC und verfügt über eine speziell entwickelte Strom-Spannungs-Ausgangsstufe mit hochqualitativer Filterung. Vier ultra-rauscharme lineare Spannungsregler sorgen für eine optimale Signalstabilität. Die Platine ist HAT-kompatibel und wird direkt über den GPIO-Anschluss des Raspberry Pi mit Strom versorgt. Eine zusätzliche Spannungsversorgung ist nicht erforderlich. Der DAC2 HD ist vollständig steckbar, es sind keine Lötarbeiten notwendig.
Die Audioausgabe erfolgt über vergoldete RCA-Buchsen im Stereoformat. Die Ausgangslautstärke lässt sich über ALSA-kompatible Software wie alsamixer regulieren. Ein separater Taktgeber (Low-Jitter-Clock) sorgt für ein präzises Taktsignal, unabhängig von der Taktquelle des Raspberry Pi. Die Platine unterstützt optional das HiFiBerry DSP Add-on Board, das über eine dedizierte Steckleiste angebunden werden kann. Für den Betrieb ist mindestens ein Linux-Kernel ab Version 4.19.97 erforderlich.
Der DAC2 HD eignet sich für Audioprojekte mit hohen klanglichen Anforderungen, etwa für HiFi-Systeme, Musikstreaming oder hochwertige Mediaplayer auf Basis des Raspberry Pi. Die professionelle Ausgangsstufe sowie die präzise Taktsteuerung ermöglichen eine störungsarme Signalübertragung mit hoher Dynamik. Die Steckverbindung und das mitgelieferte Montagematerial vereinfachen die Integration in bestehende Systeme.
Merkmale im Überblick
- 192 kHz / 24 bit Burr-Brown DAC
- Individuelle Ausgangsstufe mit High-End-Filterung
- Vier ultra-rauscharme Spannungsregler (linear)
- Niedrig-jitternder Taktgenerator, unabhängig vom Pi
- ALSA-kompatible Lautstärkeregelung
- Vergoldete RCA-Ausgangsbuchsen
- EEPROM zur automatischen Konfiguration (HAT-konform)
- Unterstützt DSP Add-on Board
- Direkter GPIO-Anschluss, kein Löten oder zusätzliche Kabel erforderlich
- Alle Raspberry Pi Modelle mit 40-Pin-GPIO
- Linux-Kernel ab Version 4.19.97 erforderlich
- DSP Add-on Board
- Maximale Ausgangsspannung: 2.1 Vrms
- Signal-Rausch-Verhältnis: 123 dB (typisch)
- Klirrfaktor (THD+N): 108 dB (typisch, 44.1 kHz, 10 dBFS)
- Frequenzgang: 10 Hz 40 kHz (3 dB)
- Stromverbrauch: <1 W
- Audio-Samplerates: 44.1 192 kHz
- Abtasttiefe: 16, 32 Bit
- Abmessungen: 9.5 × 7.5 × 2.5 cm
- Gewicht: 55 g
- DSP-Erweiterungsanschluss auf der Platine vorhanden
- Konfiguration über config.txt mit Overlay: dtoverlay=hifiberry-dacplushd
- Keine Garantie auf spezifisches PCB-Layout oder bestimmte Komponenten
- 1x HiFiBerry DAC2 HD
- 4× Abstandshalter (M2.5×12 mm)
- Anleitung: Aktualisierung des Linux-Kernels auf Raspbian-Systemen
