Beschreibung

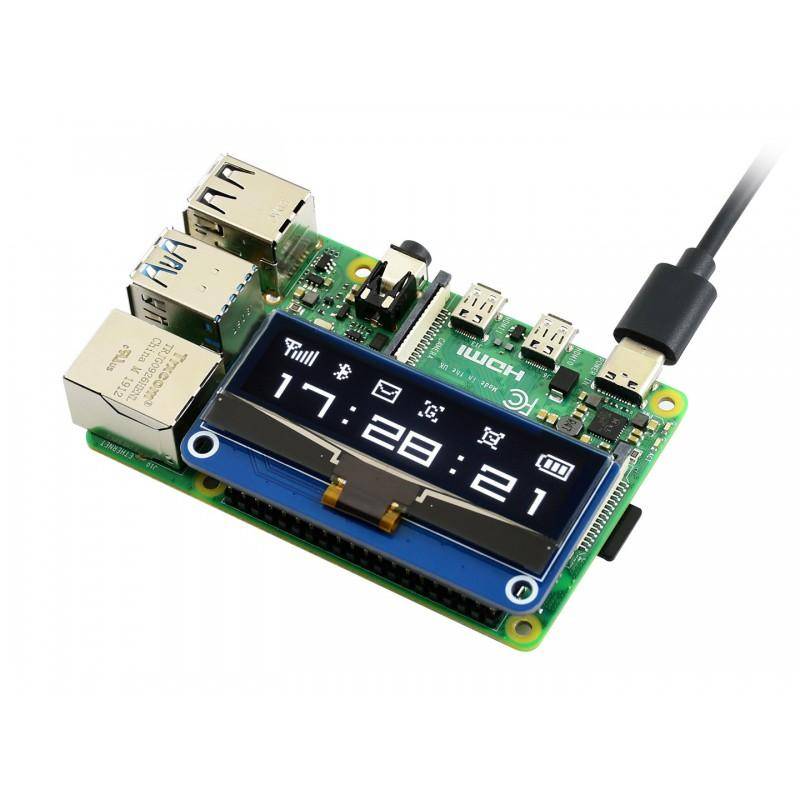

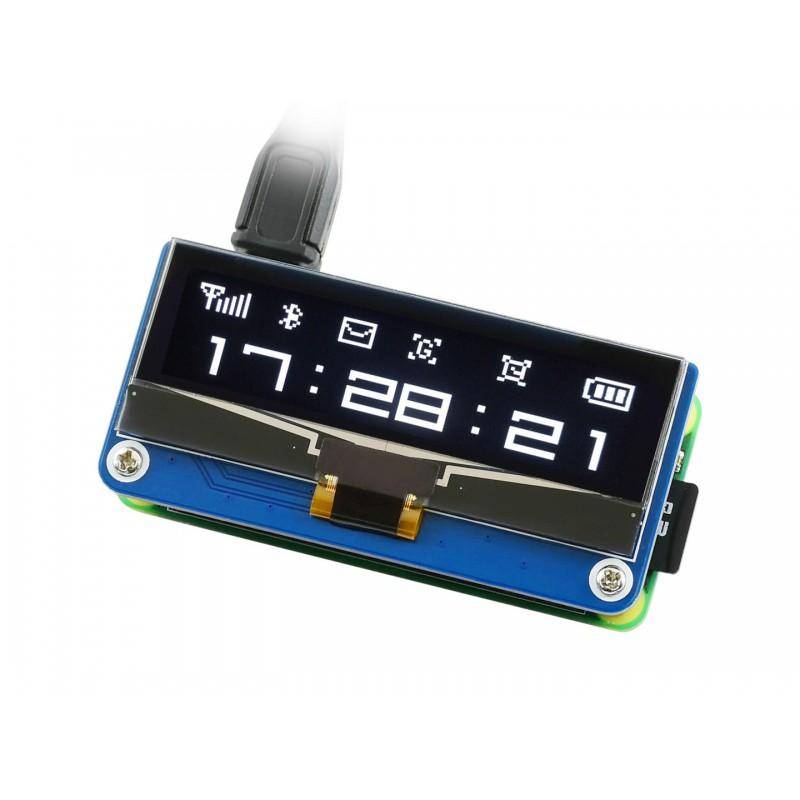

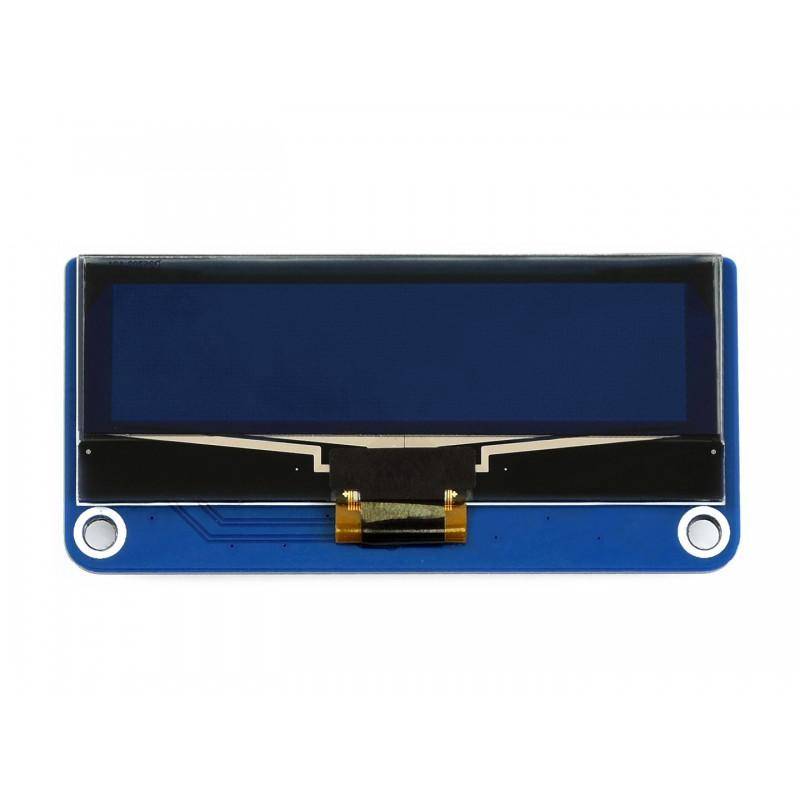

2.23inch OLED Display HAT für Raspberry Pi, 128×32 Pixel, SSD1305
Dieses OLED-Displaymodul ist ein HAT-Erweiterungsboard für Raspberry Pi mit einer Bildschirmdiagonale von 2.23 Zoll und einer Auflösung von 128×32 Pixeln. Es verwendet den integrierten SSD1305-Treiberchip und kommuniziert wahlweise über SPI- oder I2C-Schnittstellen. Die Schnittstellenauswahl erfolgt durch Umkonfiguration eines Onboard-Widerstands, standardmäßig ist SPI aktiv.
Das Display ist vollständig kompatibel mit der 40-poligen GPIO-Erweiterungsleiste des Raspberry Pi und unterstützt neben der gesamten Raspberry-Pi-Serie auch Plattformen wie Jetson Nano, Arduino und STM32 über herausgeführte Steuerpins.

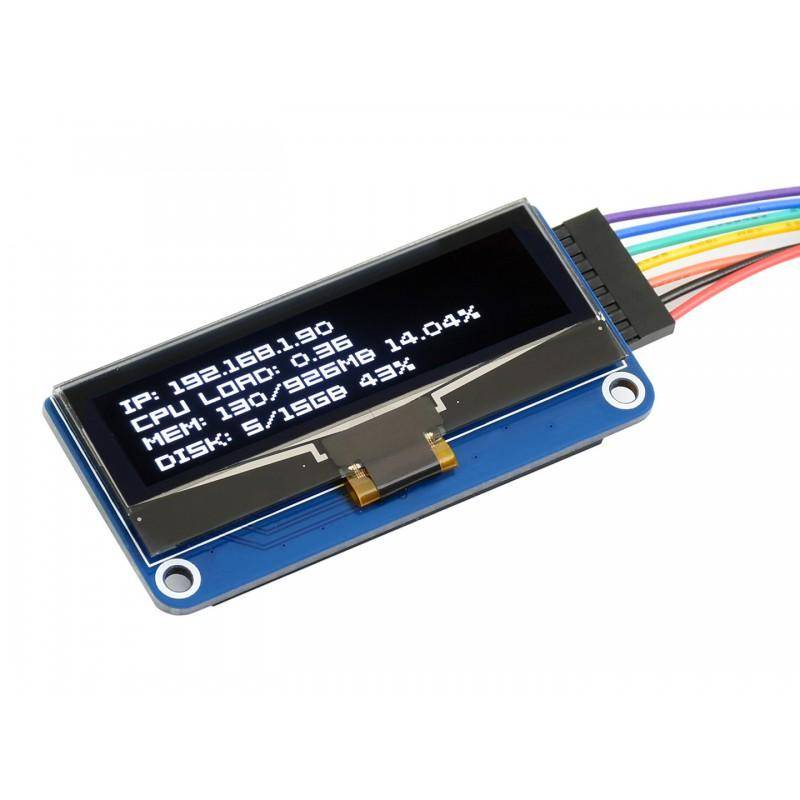

Durch das kompakte Format eignet sich das Display besonders zur Realisierung einfacher Benutzeroberflächen oder Statusanzeigen. Entwicklungsmaterialien und Beispielcode für mehrere Plattformen sind verfügbar.
Merkmale im Überblick
OLED-Display mit 2.23 Zoll Bildschirmdiagonale
SPI (Standard) oder I2C-Schnittstelle
Standard 40-Pin GPIO-Anschluss für Raspberry Pi
Steuerpins für Arduino, STM32 und andere Boards
Großer Betrachtungswinkel von über 160°
Mit Beispielcode und Handbuch für mehrere Plattformen
Kompatibilität
Raspberry Pi Serie
Jetson Nano
Arduino
STM32
Technische Daten
Treiber: SSD1305
Schnittstellen: SPI / I2C
Displaygröße: 2,23"
Anzeigefarbe: weiß
Auflösung: 128×32
Betrachtungswinkel: >160°
Versorgungsspannung: 3,3V/5V
Logikpegel: 3.3V
Abmessungen: 65 x 30,8 mm
Interface:
VCC - 3V3/5V: Stromeingang
GND GND: Ground
DIN MOSI: SPI-Dateneingang
CLK SCLK: SPI-Takteingang
CS CE0: Chipauswahl, Low-Aktiv
DC P24. Daten-/Befehlswahl (High = Daten, Low = Befehl)
RST P25: Reset, Low-Aktiv
Lieferumfang
1x 2.23 Zoll OLED HAT
1x Schraubenset (2 Stück)
Links
Wiki
