WAGO GmbH & Co. KG 2-Leiter-Sicherungsklemme 2206-1611/1000-867
Produktbeschreibung
Überblick
2-Leiter-Sicherungsklemme; mit schwenkbarem Sicherungshalter; für G-Sicherungseinsatz 5 x 20 mm; mit Drücker; mit Defektanzeige durch LED; 120 V; für Tragschiene 35 x 15 und 35 x 7,5; 6 mm²; Push-in CAGE CLAMP®; grau
Sicherungsklemme Serie 2206 mit Drücker
Bei dieser Sicherungsklemme (Artikelnummer 2206-1611/1000-867) steht eine einfache und zuverlässige Verbindung im Vordergrund. Bei dieser Sicherungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 13 bis 15 mm erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich diese Sicherungsklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm².
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Sicherungsklemme 5x20mm,grau
- typ: 2206-1611/1000-867
- ausführung des sicherungseinsatzes: G-Sicherung 5x20 mm
- ausführung des sicherungshalters: schwenkbar

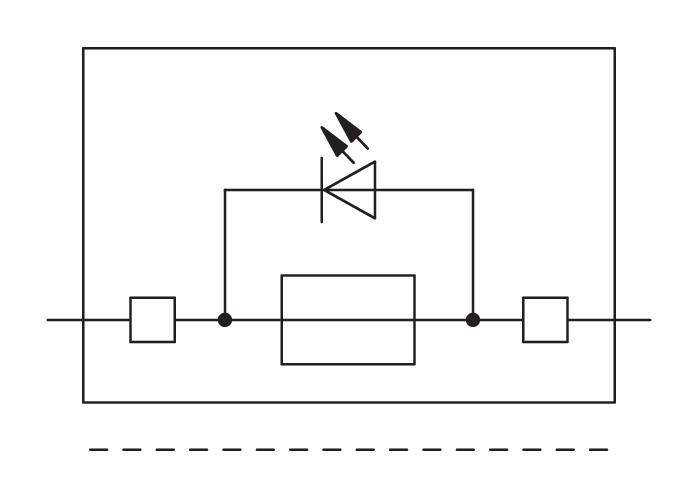

- art des anzeigeelements für die defektanzeige: LED
- versorgungsspannung für die defektanzeige: 120 V
- spannungsart für die defektanzeige: AC
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 1,5..6 mm²
- anschließbarer leiterquerschnitt eindrähtig: 1..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..6 mm²
- bemessungsstrom in: 10 A
- bemessungsspannung: 800 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- anzahl der etagen: 1
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 7,5 mm
- höhe: 96,3 mm
- tiefe: 59 mm
- abschlussplatte erforderlich: ja
- farbe: grau
