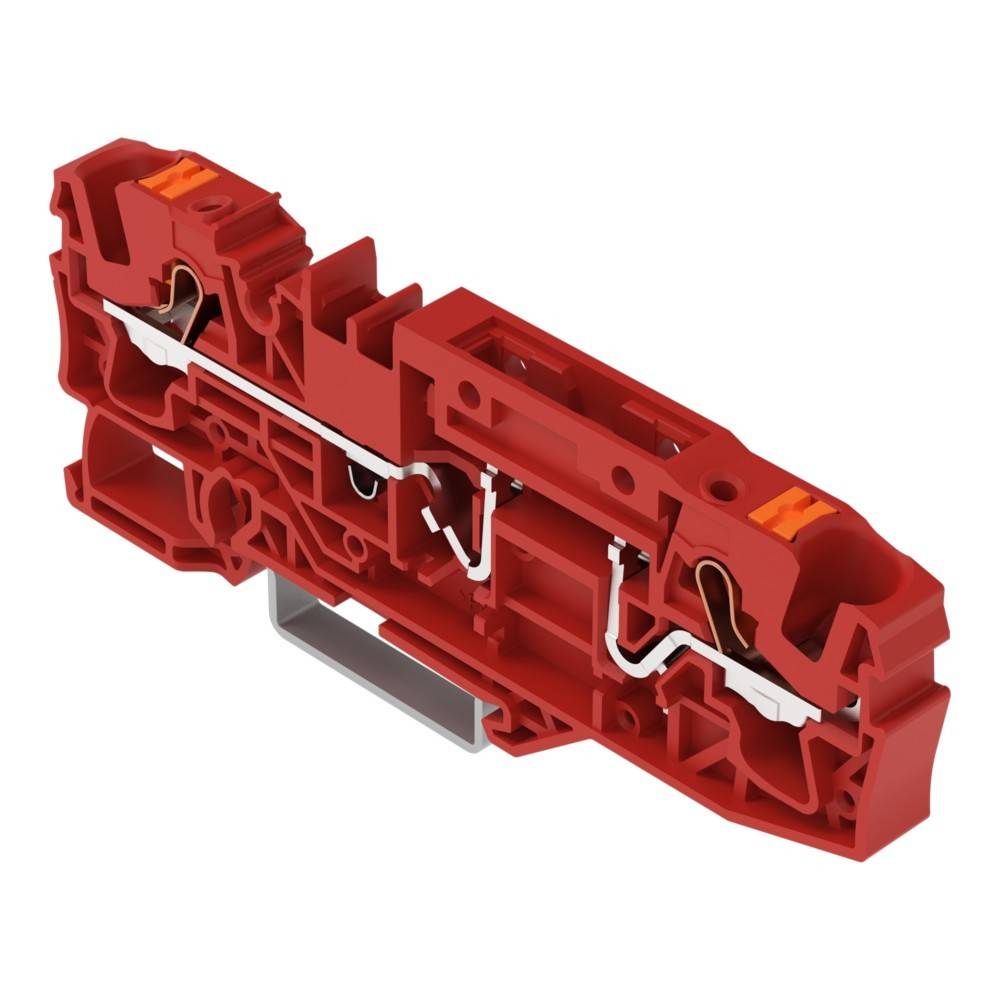

WAGO GmbH & Co. KG 2-Leiter-Basisklemme 2206-1663
Produktbeschreibung
Überblick
2-Leiter-Basisklemme; mit Drücker; für Tragschiene 35 x 15 und 35 x 7,5; 6 mm²; Push-in CAGE CLAMP®; 6,00 mm²; rot
Basisklemme für Bausteine und Stecker Serie 2206 mit Drücker
Bei dieser Basisklemme für Bausteine und Stecker mit der Artikelnummer 2206-1663 ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Diese Basisklemme für Bausteine und Stecker benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist die Basisklemme für Bausteine und Stecker für Leiterquerschnitte von 0,5 mm² bis 10 mm² ausgelegt.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Basisklemme 35x15 und 35x7,5,rot
- typ: 2206-1663
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..10 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 1,5..6 mm²
- anschließbarer leiterquerschnitt eindrähtig: 1..10 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..6 mm²
- bemessungsstrom in: 10 A
- bemessungsspannung: 800 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- anzahl der etagen: 1
- anzahl der klemmstellen je etage: 2
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 7,5 mm
- höhe: 96,3 mm
- tiefe: 32,9 mm
- explosionsgeprüfte ausführung "ex e": nein
- abschlussplatte erforderlich: ja
- farbe: grau
- etagen intern gebrückt: nein
