Beschreibung

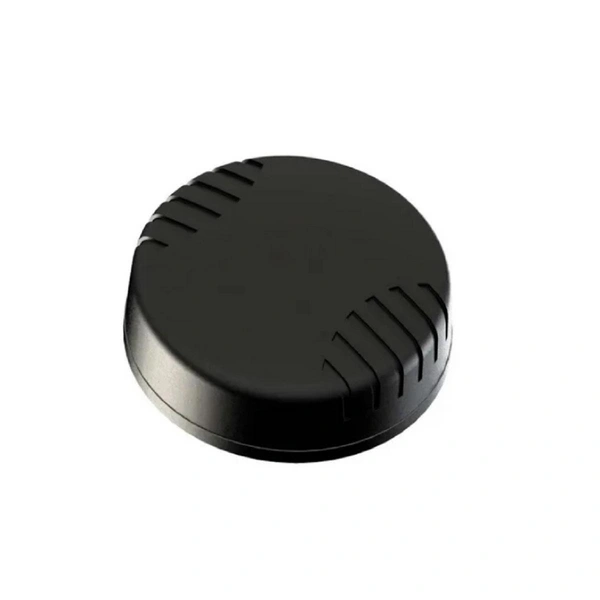

Poynting A-GPS-0001-V1 - GPS-/Glonass-Positionierungsantenne L1 undamp; L2Diese GPS-/Glonass-Antenne ist ein aktives Hochleistungsantennenmodul, das bis zu -40°C arbeitet. Es deckt die GPS-L1- und L2-Frequenzen bei 1250 bzw. 1600 MHz sowie die Glonass-Frequenz von 1602 MHz ab. Diese Antenne ist mit einem 0,5 m langen Kabel ausgestattet, das mit einem SMA-Stecker (m) verbunden ist.
Eigenschaften
- Wasserdichtes Gehäuse
- Leicht
- Groundplane-unabhängig
- Einfache Installation
- Robust
- Schaumzellengefüllt
- AnwendungsbereicheStädtische und ländliche Gebiete
- Fahrzeugmontage-Anwendungen
- Ortsbasierend
- Fernüberwachung
- Timing für Basisstationen und Nebenstationen von Stromversorgern
- Fahrzeugflottenverfolgung
- M2M/IoT
- Telematik
- Militärische Anwendungen
Elektronische Spezifikationen
- Frequenzbereich L1: 1565-1610 MHz
- Frequenzbereich L2: 1217-1250 MHz
- Verstärkung (max): 21 +/-2 dBi
- VSWR: undlt;1,5: 1
- Gleichspannung: 2,7 - 3,3 V
- Gleichstrom: 5 - 15 mA
- Geräuschzahl: ≤ 1,5 dB
- Nennimpedanz: 50 Ohm
- Polarisation: RHCP
- Außerband-Dämpfung filtern: 12 dB min. f0 +50 MHz; 16 dBi min. f0 -50 MHz
- Kabel: 0,5 m 1,13 Koaxialkabel
- Anschluss: SMA (m)
- Spannung: 2,7 - 3,3 V
- Max. Leistung: 50 W
Umweltspezifikationen
- Windresistenz: 160 km/h
- Temperaturbereich (Betrieb): -40°C bis +80°C
- Umgebungsbedingungen: Outdoor
- Luftfeuchtigkeit bei Betrieb: Bis zu 98%
- Lagerfeuchtigkeit: 10 bis 95% nicht kondensierend
- Lagertemperatur: -45°C bis +85°C
Mechanische Spezifikationen
- Produktabmessungen (L x B x T): 25 x 25 x 6,7 mm
- Gewicht: 0,164 kg
- Verpackungsgewicht: 0,167 kg
- Radom-Material: ABS (halogenfrei)
- Radom-farbe: Pantone - Schwarz; RAL - Schwarz
Zertifizierungszulassungen und -standards
- Entflammbarkeitsklasse: UL 94-V0; EN 13823
- Wasserschutzgrad/-standard: IP 67 (NEMA 6)
- Schlagfestigkeit: IK 08
- Salzspray: MIL-STD 810F/ASTM B117
- Produktsicherheit: Entspricht den Normen UL,...
