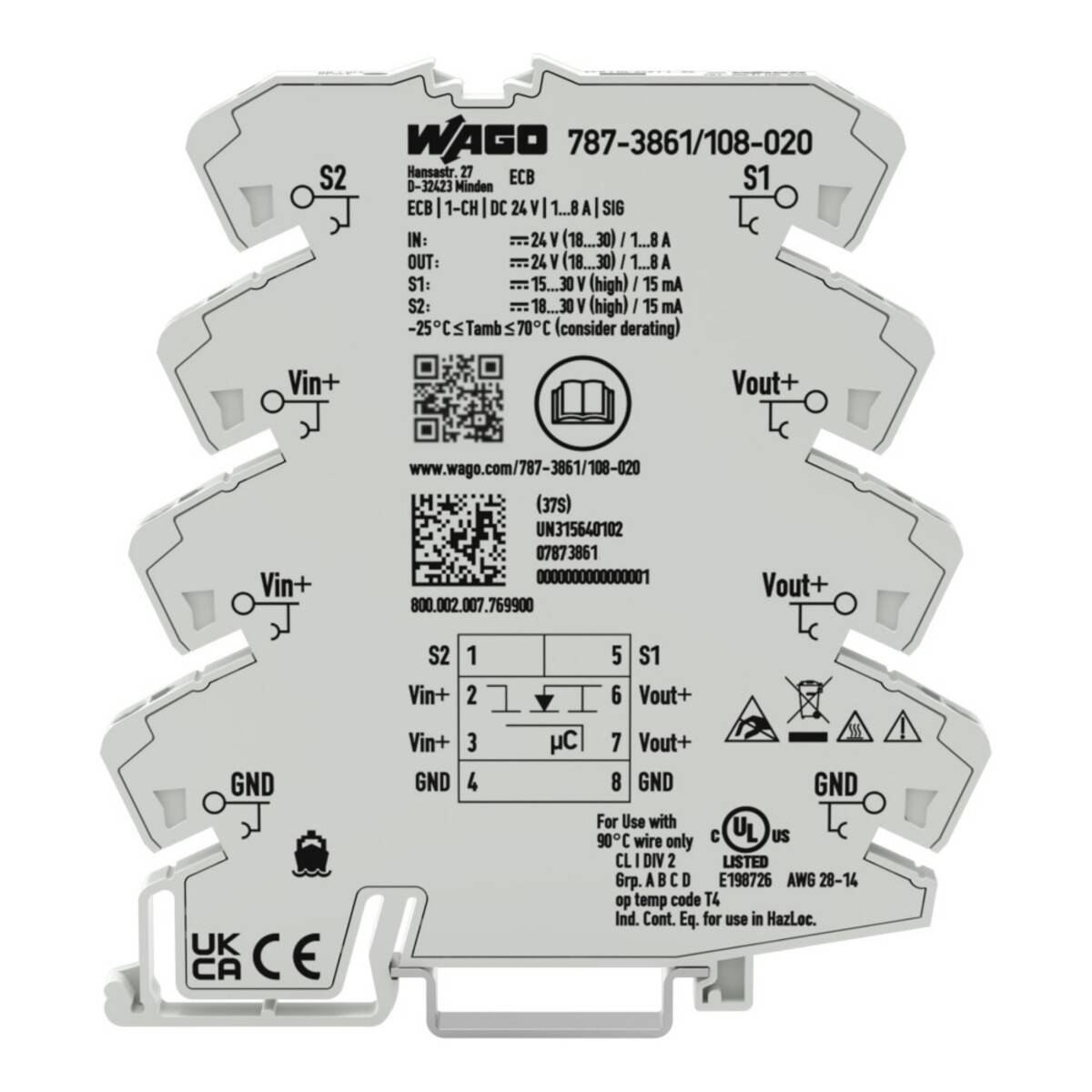

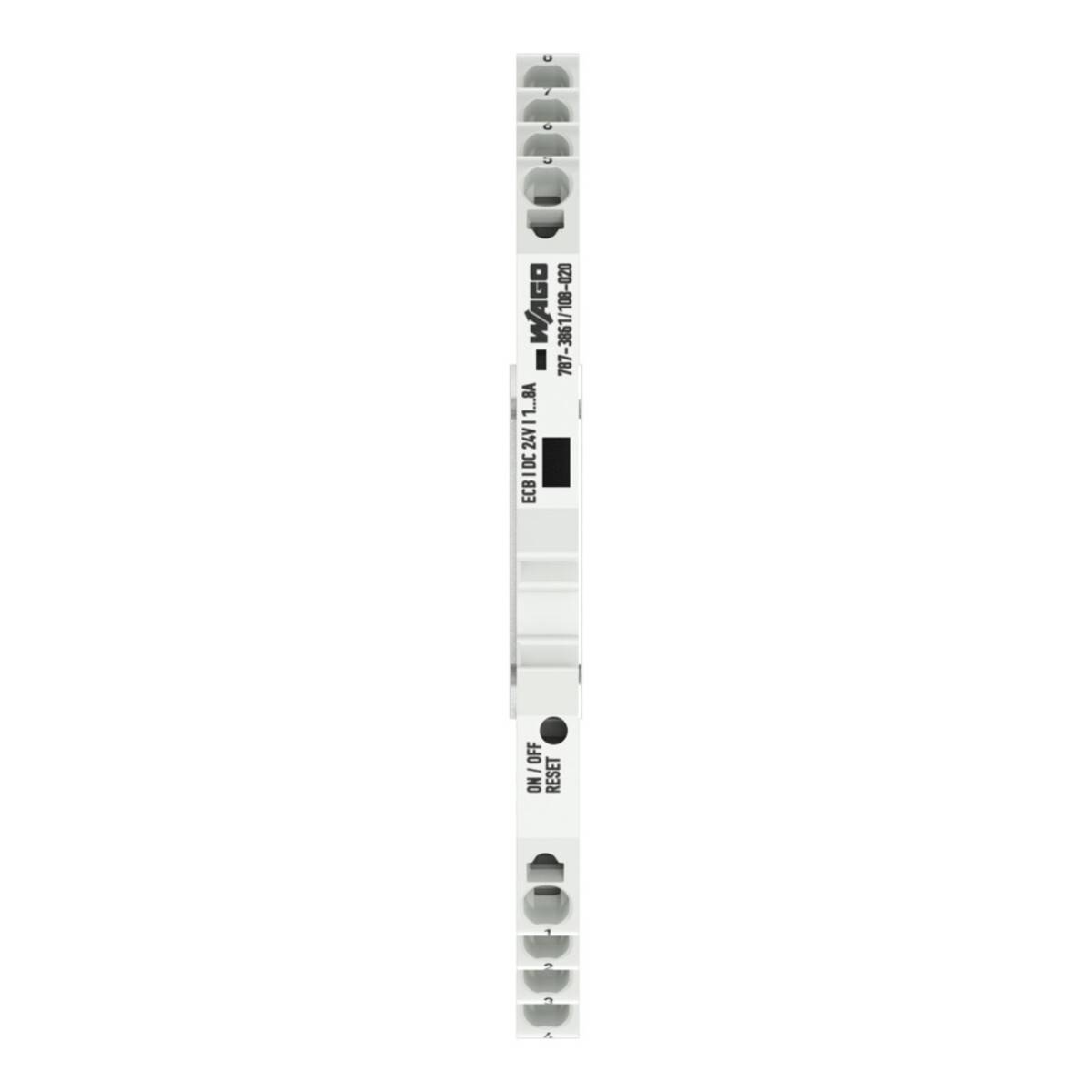

WAGO GmbH & Co. KG Elektron. Schutzschalter 787-3861/108-020

Beschreibung

Elektronischer Schutzschalter
1-kanalig
Eingangsspannung DC 24 V
einstellbar 1 8 A
MeldekontaktMerkmale:
Platzsparender elektronischer Schutzschalter, mit einem Kanal.
Zur sekundärseitigen Absicherung, schaltet zuverlässig und sicher bei Überlast und Kurzschluss ab.
Einschaltkapazität  50.000 µF.
Ermöglicht den Einsatz eines kostengünstigen Standardnetzgerätes.
Geringer Verdrahtungsaufwand dank zweier Ausgänge für die Ausgangsspannung und vielfacher Brückungsmöglichkeiten auf Ein- und Ausgangsseite (z. B. Brückung der Ausgangsspannung auf Geräte der Serien 857 und 2857).
Statussignal, als Einzel- oder Sammelmeldung einstellbar.
Reset, Einschalten und Ausschalten über Ferneingang oder über Taster vor Ort.
Verhindern der Überlastung des Netzgerätes durch Summeneinschaltstrom dank zeitversetztem Einschalten im Verbundbetrieb.

Eigenschaften

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: Elektron. Schutzschalter 1-kanalig, DC 24 V
• typ: 787-3861/108-020
• ausführung des elektrischen anschlusses: Federzuganschluss
• mit abnehmbaren klemmen: nein
• spannungsart der versorgungsspannung: DC
• versorgungsspannung bei ac 50 hz: 18..30 V
• strommessbereich: 1..8 A
• 1-phasen-unterstrom möglich: nein
• 3-phasen-unterstrom möglich: nein
• 1-phasen-Überstrom möglich: ja
• 3-phasen-Überstrom möglich: nein
• 1-phasen-fenster möglich: nein
• 3-phasen-fenster möglich: nein
• enthält funktion gleichspannung-unterstrom: nein
• enthält funktion gleichspannung-Überstrom: nein
• funktion gleichstrom-fenster: nein
• min. einstellbare ansprechverzögerungszeit: 0,01 s
• max. zulässige ansprechverzögerungszeit: 90 s
• externer stromwandler: nein
• breite: 6 mm
• höhe: 97,8 mm
• tiefe: 94 mm
