Doepke Differenzstrommonitor DCTRB-XHz070-PoE

Überblick

Smarte, allstromsensitive Differenzstrommonitore (Typ B) erfassen zuverlässig Fehler- sowie Differenzströme und melden diese, ohne die Anlage abzuschalten. Die Ethernet-Schnittstelle überträgt die gemessenen Differenzstromwerte per Modbus-TCP-Protokoll. Die smarten Differenzstrommonitore sind unabhängig vom gewählten e.Guard-Level fester Bestandteil des e.Guard-Systems.

Beschreibung

• hersteller: Doepke
• bezeichnung: Differenzstrommonitor
• typ: DCTRB-XHz070-PoE
• elektrische ausführung des integrierten wandlers: Differenzstromwandler
• mechanische ausführung des integrierten wandlers: Durchsteckstromwandler

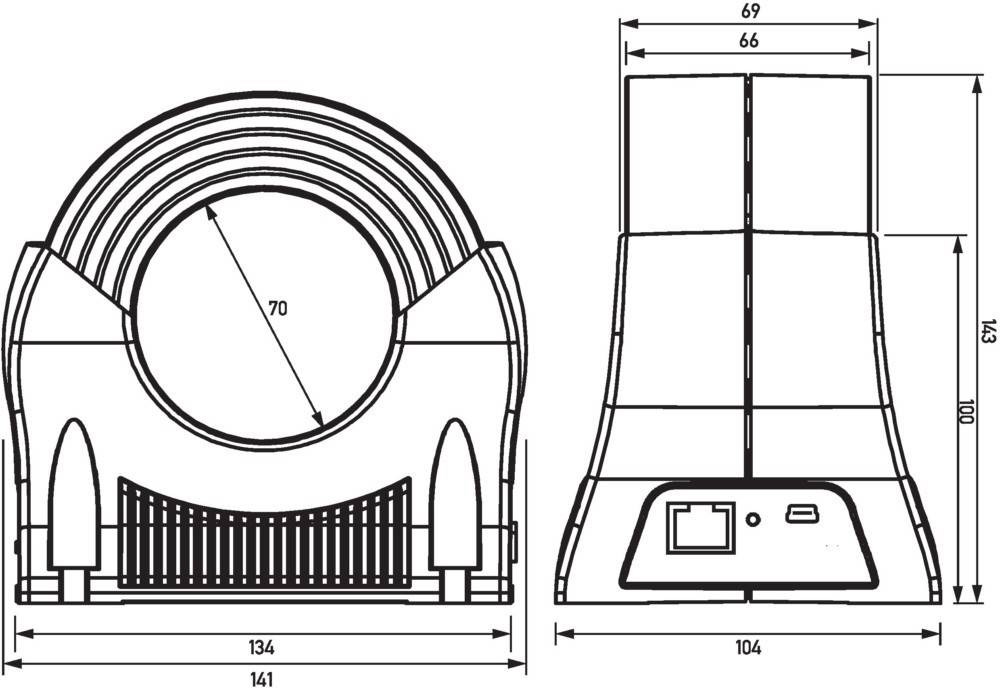

• Öffnungsdurchmesser: 70 mm
• schnappbefestigung: nein
• bemessungsstrom des überwachten stromkreises: 400 A
• bemessungsspannung des überwachten stromkreises: 690 V
• bemessungsfrequenz des überwachten stromkreises fn: 0..400 Hz
• bemessungsisolationsspannung ui: 1000 V
• bemessungsstoßspannungsfestigkeit uimp: 8 kV
• Überspannungskategorie: III
• funktion: für Wechselstromnetze
• frequenzselektive erfassung: nein
• anzahl der frequenzbereiche: 8
• ansprechdifferenzstrom idn dc: 3 A
• ansprechdifferenzstrom idn ac: 30 A
• frequenzbereich ansprechdifferenzstrom fidn typ b: 0..100000 Hz
• betriebsart: Standalone
• betriebsspannung: 24 V
• schnittstelle ethernet: ja
• power over ethernet (poe): 802.3 af (PoE)
• kommunikationsprotokoll: Modbus
• schnittstelle 4-20 ma: nein

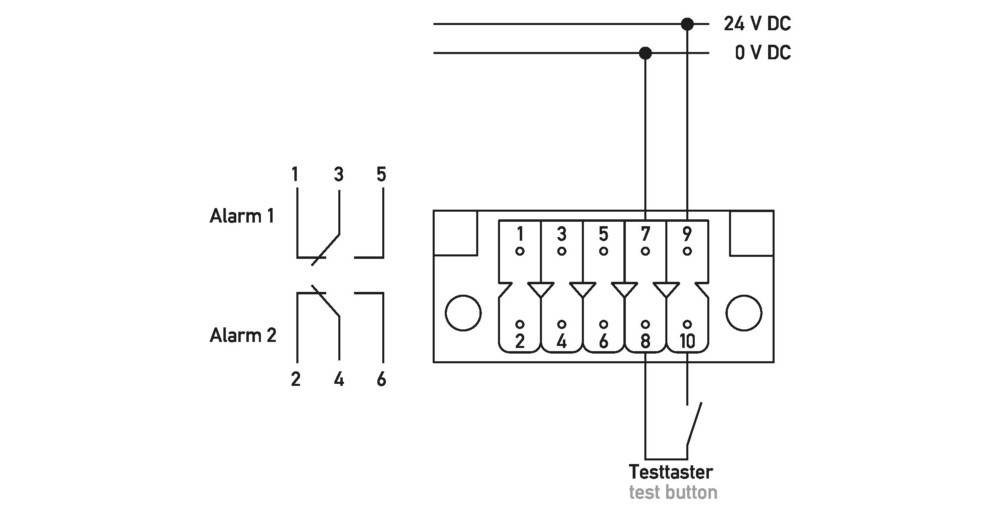

• anzahl der kontakte als wechsler: 1
• ausführung des elektrischen anschlusses: Steckanschluss
• verschmutzungsgrad: 2
• schutzart (ip): IP20
• breite: 134 mm
• höhe: 143 mm
• tiefe: 104 mm
