Beschreibung
Drehstrom-Spannungswächter überwacht Über- und Unterspannung zwischen den Phasen. Das Relais überwacht neben seiner eigene Versorgungsspannung die Unterspannung und die Überspannung (getrennte Einstellung). Eine einstellbare Reaktionszeit ermöglicht die Sperre des Ausgangsrelais bei kurzzeitigen Störungen. Tritt eine Spannungsstörung auf, öffnet das Relais nach Ablauf der vom Benutzer eingestellten Verzögerung. Bei Phasenausfall öffnet das Relais sofort, ohne die Verzögerung abzuwarten. Wenn beim Einschalten des Geräts ein Fehler erkannt wird, zieht das Relais nicht an. Zulassungen: UL und CSA.
Eigenschaften
- hersteller: Eberle Controls
- bezeichnung: Drehstrom-Spannungswächter
- typ: DWUD1
- ausführung des elektrischen anschlusses: Klammeranschluss
- mit abnehmbaren klemmen: nein
- externe stromversorgung erforderlich: nein
- spannungsart der versorgungsspannung: AC
- spannungsmessbereich 1: 208..480 V
- spannungsart des messbereichs: AC
- 1-phasen-unterspannung möglich: nein
- 3-phasen-unterspannung möglich: ja
- 1-phasen-Überspannung möglich: nein
- 3-phasen-Überspannung möglich: ja
- 1-phasen-fenster möglich: nein
- 3-phasen-fenster möglich: nein
- enthält funktion gleichspannung-unterspannung: nein
- enthält funktion gleichspannung-Überspannung: nein
- enthält funktion gleichspannung-fenster: nein
- min. einstellbare ansprechverzögerungszeit: 0,3 s
- max. zulässige ansprechverzögerungszeit: 30 s
- anzahl der kontakte als wechsler: 1
- spannungsart der betriebsspannung: AC
- bemessungsschaltstrom: 5 A

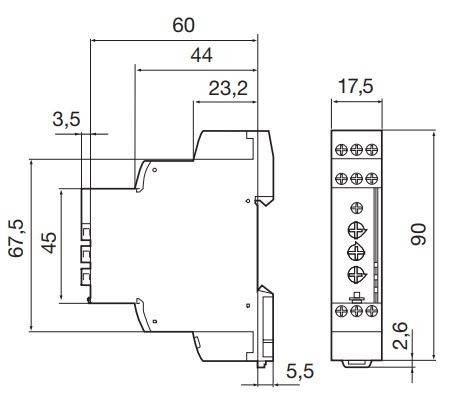

- breite: 45429 mm
- höhe: 90 mm
- tiefe: 63,5 mm
Stichwörter
Eberle Controls, Überwachungs-Relais, elektrische Größen
