Beschreibung
Dieser Raspberry Pi GNSS HAT basiert auf MAX-M8Q und unterstützt Multi-Konstellationsempfang. Damit können bis zu 3 verschiedene GNSS-Satellitensysteme gleichzeitig verwendet werden,einschließlich GPS, Beidou, Galileo und GLONASS. Es unterstützt auch Augmentations-Systeme wie SBAS, QZSS, IMES und D-GPS. Er zeichnet sich durch genaue und schnelle Positionierung mitgeringem Drift und niedrigem Stromverbrauch aus und eignet sich für Anti-Spoofing- und Anti-Jamming.
Eigenschaften

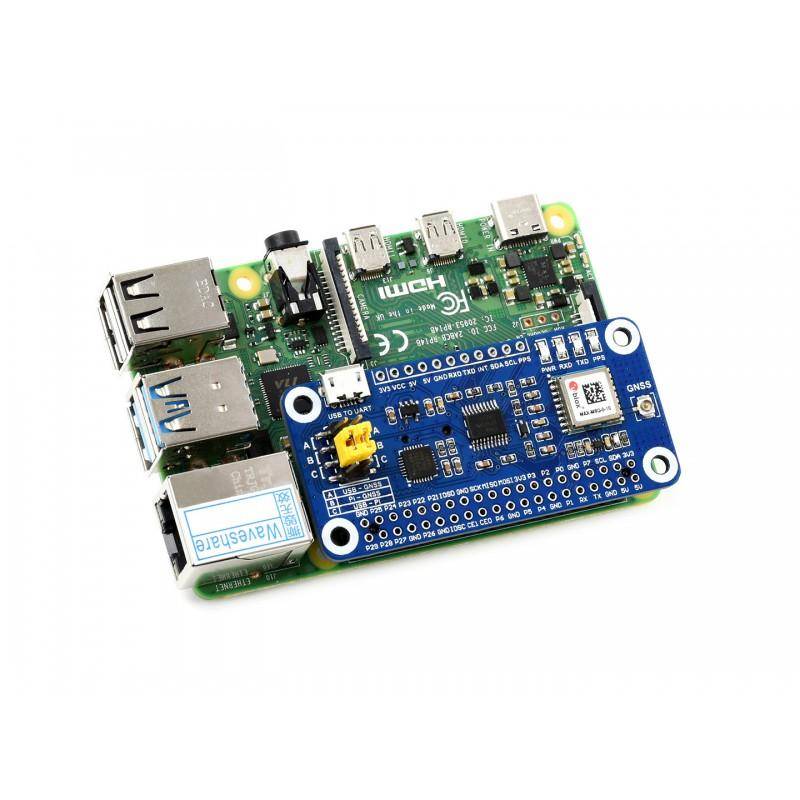

Standard Raspberry Pi 40PIN GPIO-Erweiterungsheader, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano
Gleichzeitiger Empfang von bis zu 3 verschiedenen GNSS-Satellitensystemen wie GPS, Beidou, Galileo und GLONASS, und das bei gleichbleibend niedrigem Stromverbrauch
Unterstützung von Augmentations-Systemen, einschließlich SBAS, QZSS, IMES, D-GPS
A-GNSS (Assisted GNSS)-Unterstützung, Reduzierung der ersten Positionierungszeit beim Einschalten, Verbesserung der Erfassungsempfindlichkeit
Navigationsempfindlichkeit von -167dBm und geeignet für Anti-Spoofing & Anti-Jamming, unterstützt Geo-Fencing
Unterstützt U-Center, womit sich das Modul einfach konfigurieren lässt
Integrierter USB-zu-UART-Konverter CP2102 für serielles Debugging
Verbindung mit Host-Karten wie Arduino/STM32 möglich, indem UART- und I2C-Schnittstelle des Moduls entfernt werden
Baudratenbereich: 4800~921600bps (standardmäßig 9600bps)
Unterstützt DDC (I2C-konforme) Schnittstelle: bis zu 400KHz (max.)

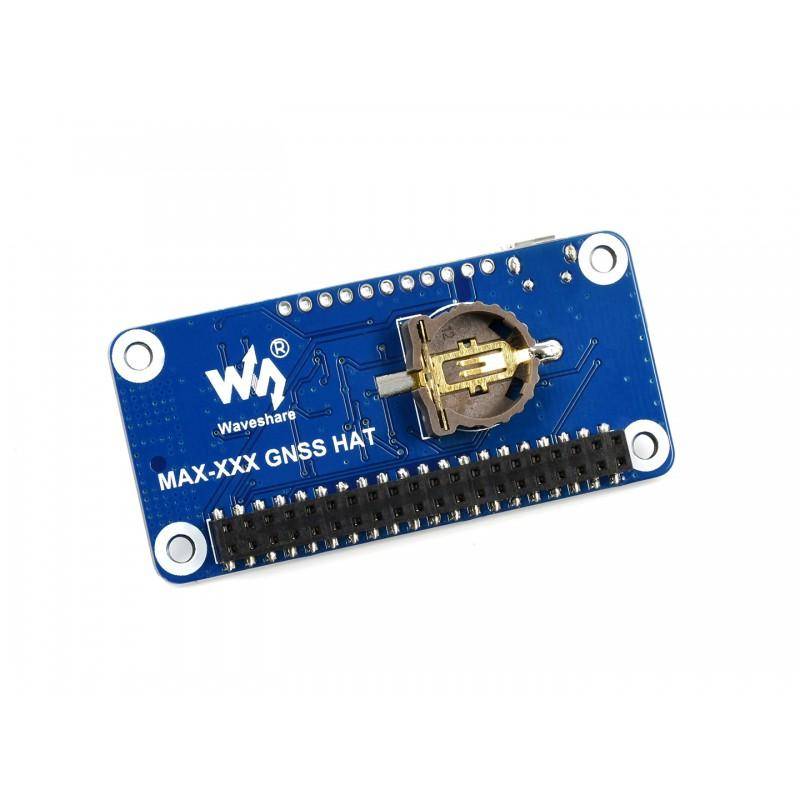

Eingebaute Batteriehalterung, unterstützt wiederaufladbare Zelle ML1220, zur Erhaltung von Ephemeriden-Informationen und für Heißstarts

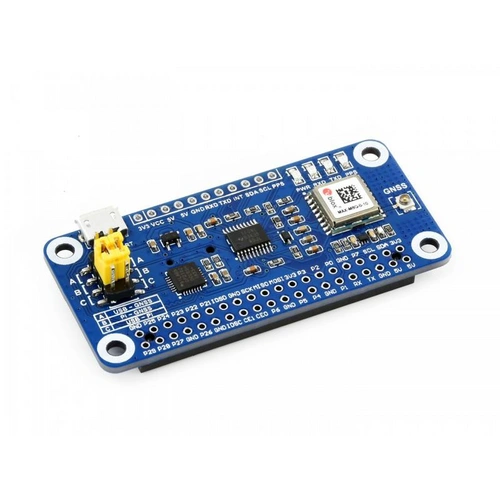

4 LEDs zur Anzeige des Betriebsstatus des Moduls
Lieferumfang
MAX-M8Q GNSS HAT

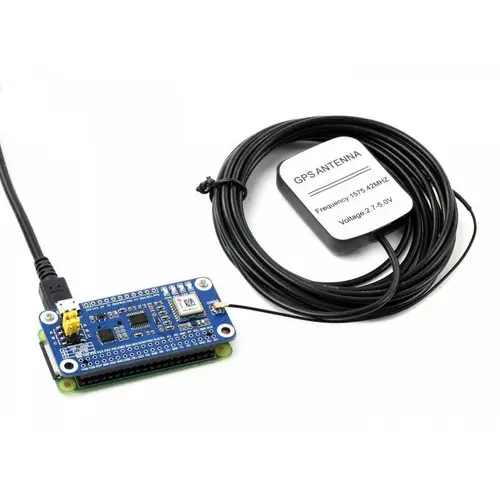

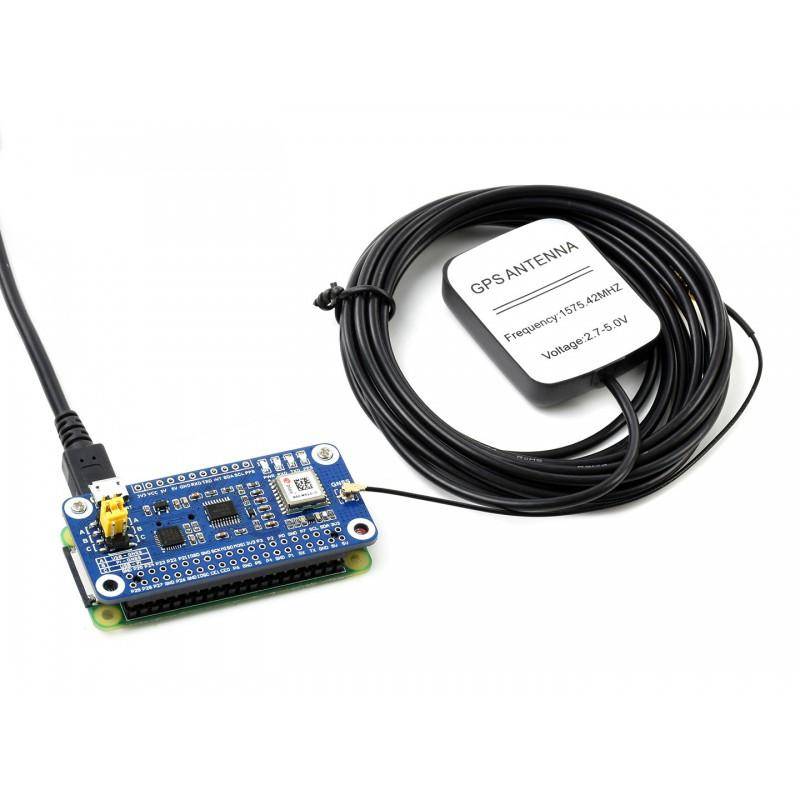

Externe GPS-Antenne
Kabel USB-A zu Micro-B
Schraubenset
2 20-Pin-Header, weiblich
Raspberry Pi nicht im Lieferumfang enthalten
Dokumentation und Downloads
www.waveshare.com/wiki/MAX-M8Q_GNSS_HAT
