Beschreibung

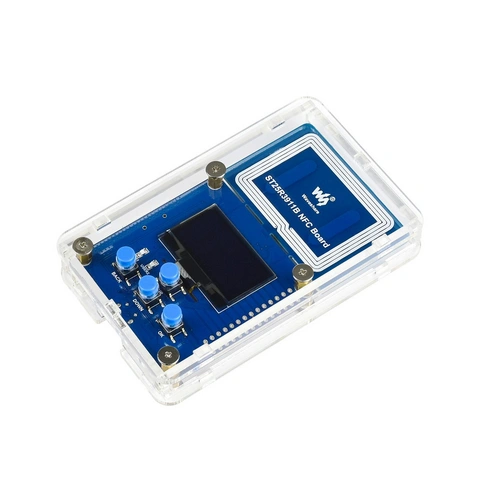

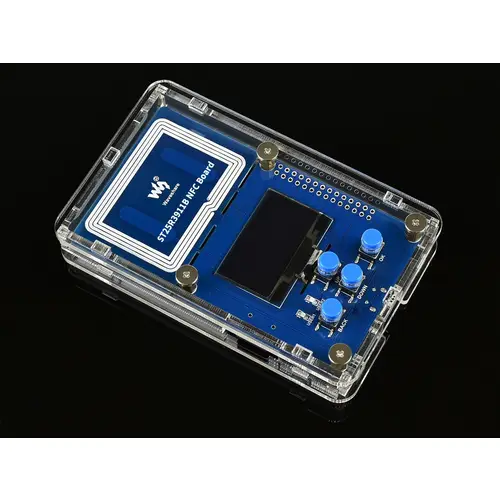

Dies ist ein NFC-Entwicklungskit auf Basis des ST25R3911B, mit STM32F103R-Controller, OLED-Display, Benutzertasten und häufig verwendeten Schnittstellen. Es ist die ideale Wahl zum Erlernen und Entwickeln von NFC-Anwendungen.
Das Kit unterstützt mehrere NFC-Protokolle, hat eine Ausgangsleistung von bis zu 1,4 W und eine kapazitive Low-Power-Wakeup-Funktion. Es eignet sich für Anwendungen, die eine hohe RF-Leistung, Flexibilität und einen geringen Stromverbrauch erfordern, wie z.B. Zugangskontrolle, Ticketing, Industrie, medizinische Behandlung, Konsumgüter usw.
Merkmale
Multiprotokollunterstützung: ISO18092, ISO14443A, ISO14443B , ISO15693, FeliCa...
Differenziales Antennendesign, Ausgangsleistung bis zu 1,4 W, größere Reichweite
Eingebauter kapazitiver Sensor mit geringem Stromverbrauch, ermöglicht das Erfassen und kapazitive Aufwecken der Karte in der Nähe, ohne das Magnetfeld des Lesers zu aktivieren
STM32F103RBT6 Controller, einfach zu erlernen, zu evaluieren oder direkt zu integrieren, benötigt keinen weiteren externen Controller
1,3" OLED-Display, ermöglicht visuelle Bedienung
Onboard SRAM, zusätzlicher Platz zum internen RAM
Micro SD slot, supports external TF card for storing data to be transferred via NFC
4x buttons, 2x user indicators, convenient for debugging
Onboard programming interface, UART debugging interface, breakout all the unused IO pins for connecting other user peripherals

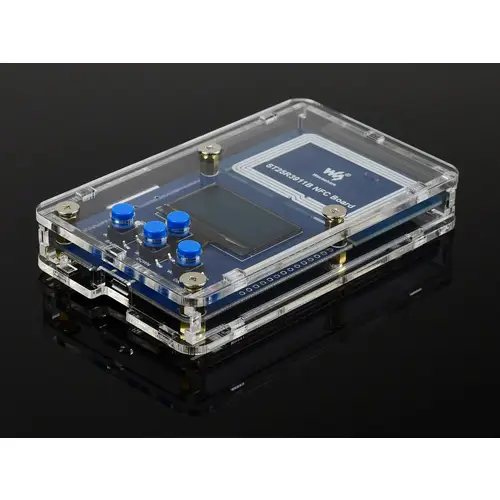

Customized acrylic case, protective and dust-proof, better looking
Comes with development resources and manual
Specifications
NFC chip: ST25R3911B
Operating frequency: 13.56MHz
Output power: 1.4W (max)
Communication interface: SPI
Protocol support:
ISO18092 (NFCIP-1) active P2P
ISO14443A, ISO14443B, and FeliCa?
ISO15693
Other customized protocols (like MIFARE? Classic)
Power supply voltage: 5V
Operating voltage: 3.3V

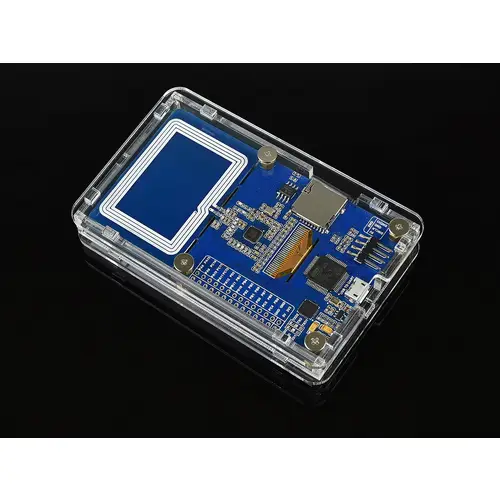

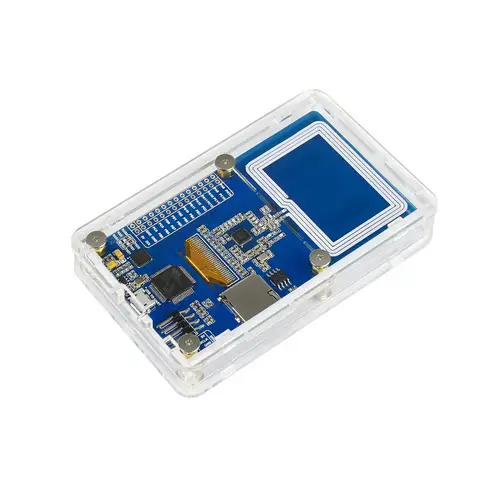

What's on Board
STM32F103RBT6
Core: ARM? 32-bit Cortex?-M3
Operating Frequency:72MHz
Operating Voltage:2.0V-3.6V
Package:LQFP64
Memories: 128kB Flash, 20kB SRAM
Communication Interfaces: 2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB
AD & DA Converters: 2 x AD (12-bit, shares 16 channels)
ST25R3911B: NFC chip, aka AS3911B
23LC1024: SRAM, 1Mbit
CP2102: USB TO UART converter, for debugging
SPX3819: 3.3V voltage regulator
1.3" OLED: blue display, 128?64 pixels, SH1106 driver
4x user buttons:
2x user indicators
MCU unused pins
USB TO UART port
Micro SD slot
SWD programming interface
NFC induction coil
UART pin configuration RXD: connected to RXD2 by default, changeable to RXD1 via 0? resistor TXD: connected to TXD2 by default, changeable to TXD1 via 0? resistor
Wiki : www.waveshare.com/wiki/ST25R3911B_NFC_Board
