DEHN Kombi-Ableiter DV M2TN255FM #956205

Beschreibung

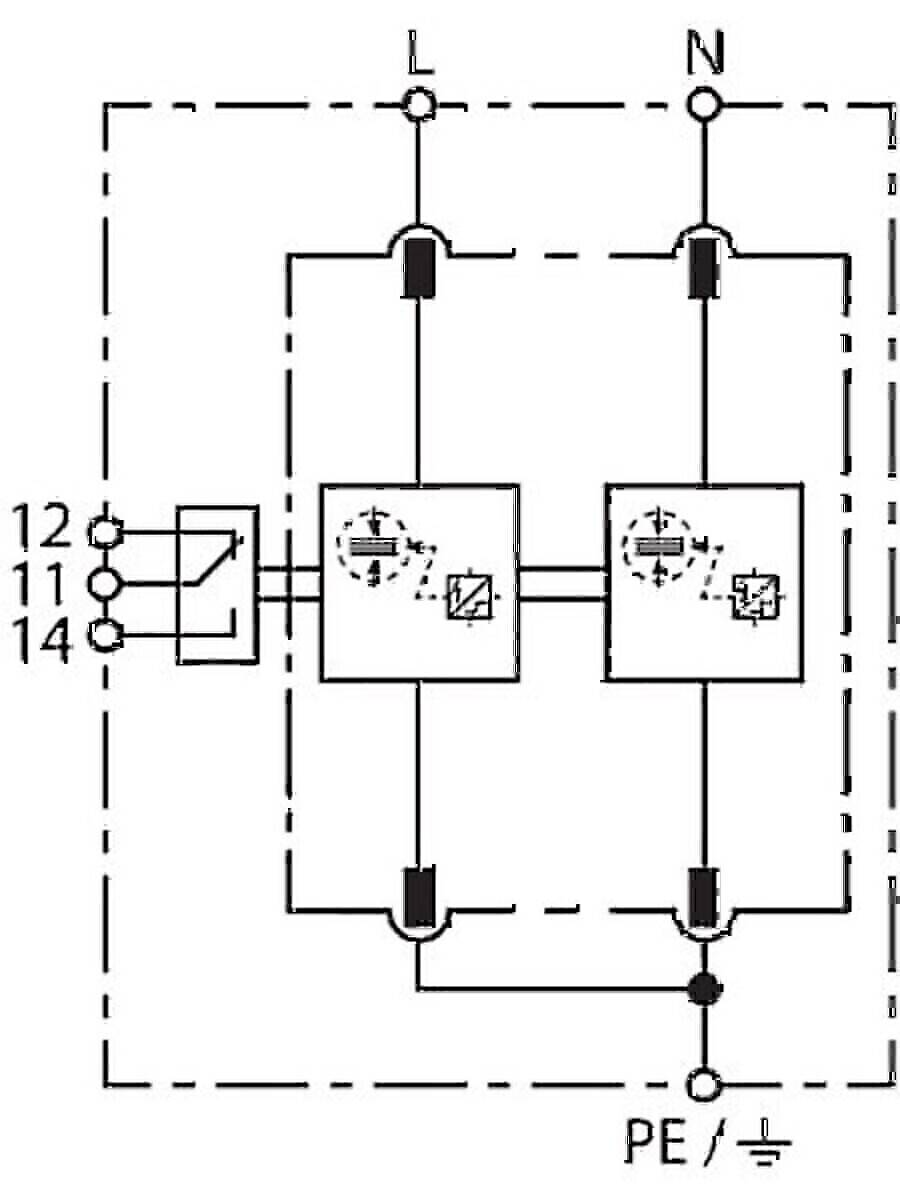

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

Eigenschaften

• hersteller: DEHN
• bezeichnung: Kombi-Ableiter Typ1+2+3
• typ: DV M2TN255FM #956205
• netzform dc: nein
• netzform it: nein
• netzform tn: ja
• netzform tn-c: nein
• netzform tn-c-s: nein
• netzform tn-s: nein
• netzform tt: nein
• netzform sonstige: nein
• polzahl: 2
• blitzstoßstrom (10/350 µs): 50 kA
• höchste dauerspannung ac: 255 V
• nennspannung ac: 230 V
• schutzpegel l-pe: 1,5 kV
• schutzpegel n-pe: 1,5 kV
• folgestromlöschfähigkeit: 50 kA
• spezifische energie (w/r): 625 kJ/Ohm
• max. Überstromschutzeinrichtung stichverdrahtung (sicherung): 250 A
• max. Überstromschutzeinrichtung v-verdrahtung (sicherung): 100 A

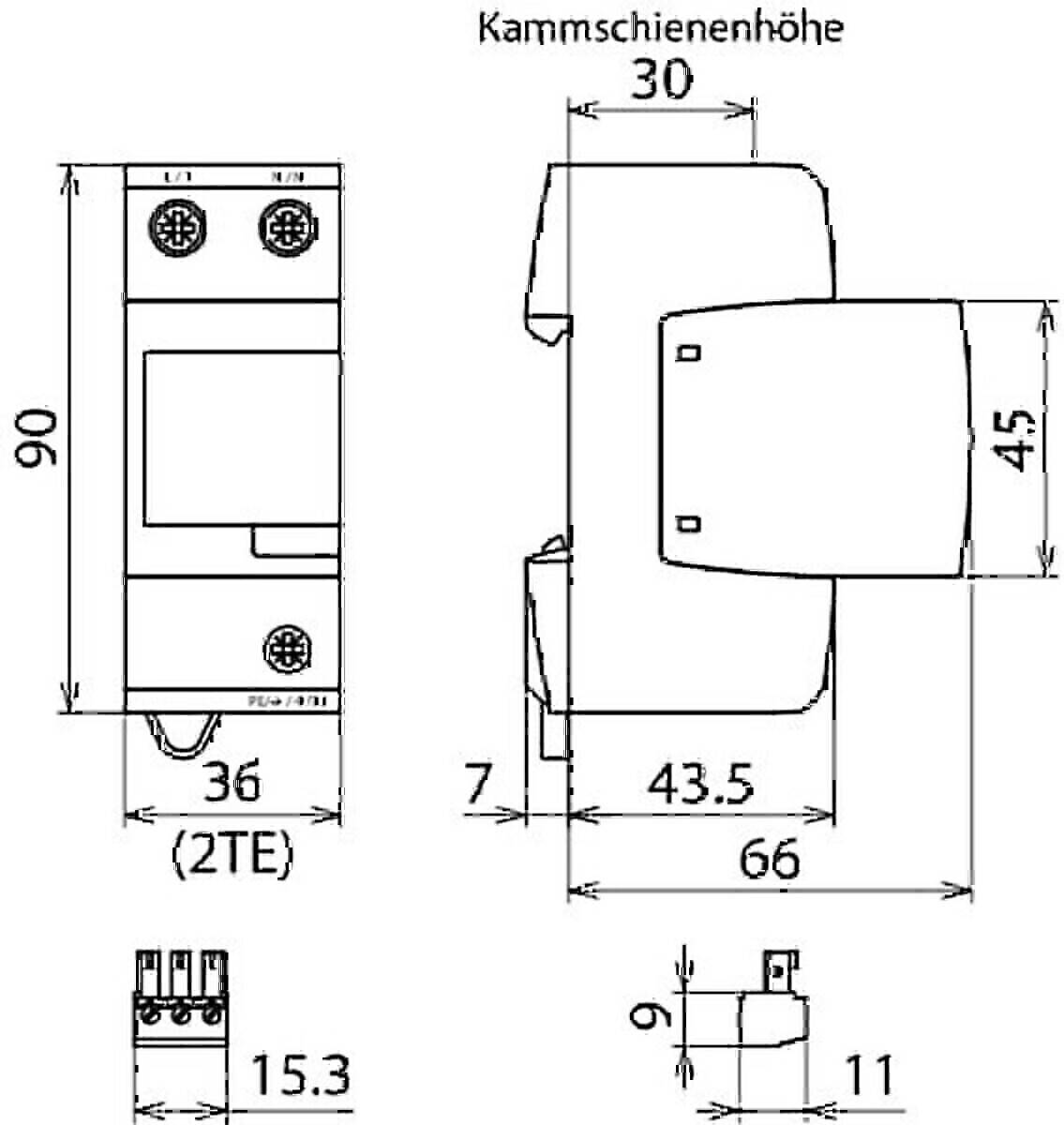

• montageart: Hutschiene TH35
• baugröße: 2 TE
• max. leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
• max. leiterquerschnitt flexibel (feindrähtig): 25 mm²
• fernsignalisierung: ja
• signalisierung am gerät: optisch
• prüfklasse: Typ 1 und 2 und 3
• integrierte vorsicherung: nein
• energetisch koordinierte schutzwirkung zum endgerät: ja
• spannungsschaltende funkenstreckentechnologie: ja
• Überstromgeschützter spannungsabgriff: nein
• schutzart (ip): IP20
