Beschreibung

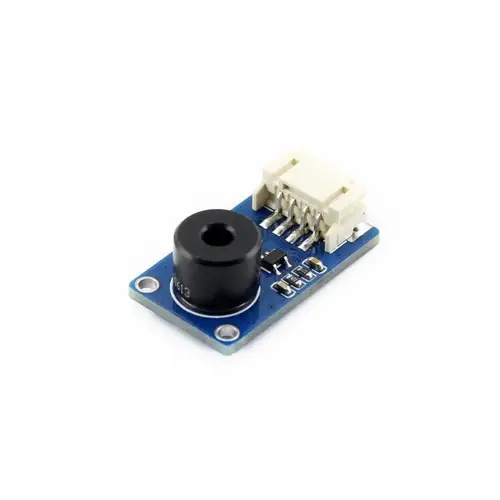

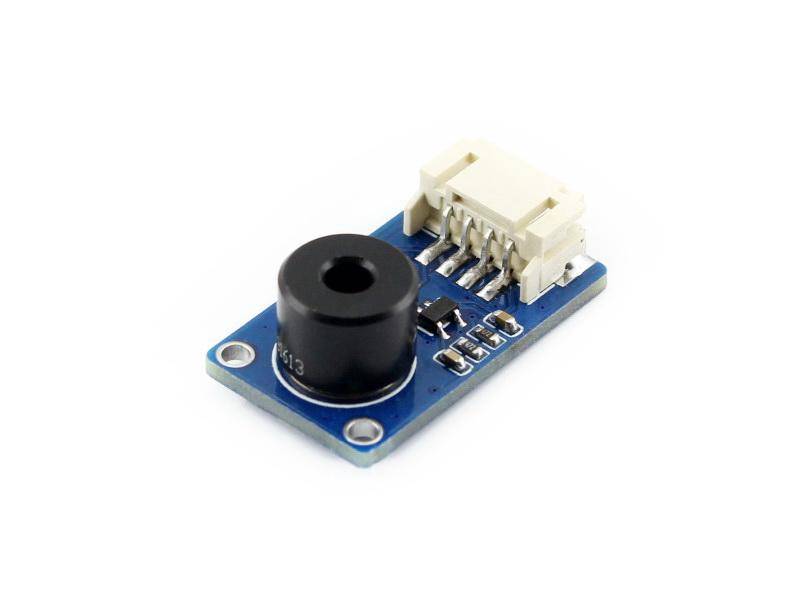

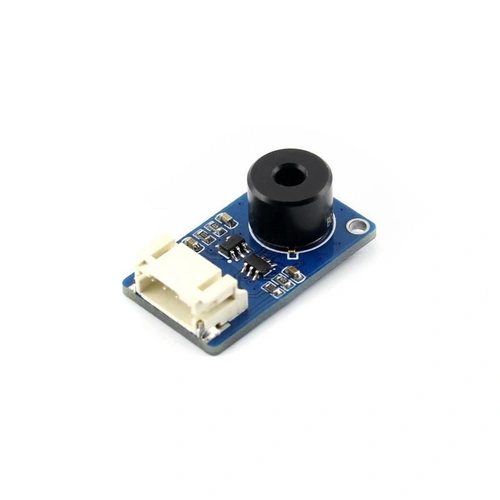

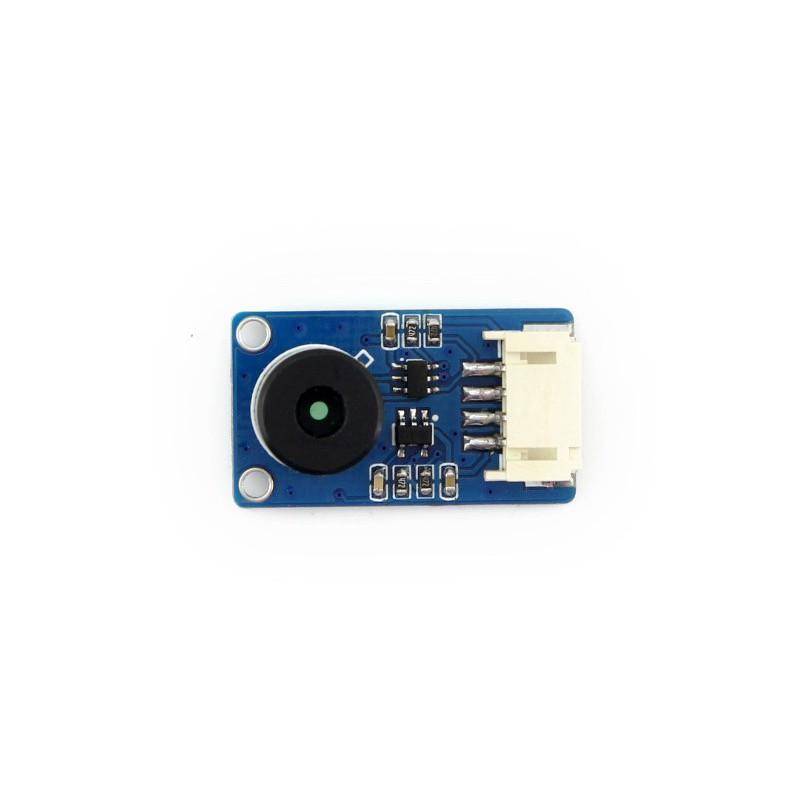

Waveshare Infrarot-Temperatursensor
Der Waveshare Infrarot-Temperatursensor ermöglicht die berührungslose Messung der Oberflächentemperatur von Objekten basierend auf den ausgesendeten Infrarotwellen. Zusätzlich kann er die Durchschnittstemperatur über eine Fläche ermitteln. Das Modul bietet eine hohe Präzision, feine Auflösung und schnelle Reaktionszeit. Es ist werksseitig kalibriert und besitzt eine Temperaturkompensation für Temperaturgradienten. Dank des integrierten Pegelwandlers kann der Sensor direkt mit 3,3V- und 5V-MCU-Systemen betrieben werden. Der Anschluss erfolgt über I2C, wodurch eine einfache Integration in Mikrocontroller-Projekte möglich ist.
Das Modul ist speziell für Anwendungen geeignet, in denen berührungslose Temperaturmessung erforderlich ist, etwa bei industrieller Temperaturregelung oder der Überwachung von Haushaltsgeräten. Durch das kompakte Design und die standardisierte Schnittstelle lässt sich der Sensor einfach montieren und direkt in bestehende Systeme integrieren.
Der Sensor erkennt die von einem Objekt ausgesandte Infrarotstrahlung, ohne dass ein direkter Kontakt nötig ist. Daraus errechnet er die Oberflächentemperatur. Eine zusätzliche Funktion ist die Berechnung eines Temperaturdurchschnitts über eine definierte Fläche. In einfachen Worten: Der Sensor misst Wärme aus der Entfernung, ohne etwas zu berühren. Dabei erkennt er nicht nur die Temperatur eines einzelnen Punktes, sondern auch den Mittelwert einer Umgebung. Dies ist besonders nützlich, wenn schnelle und präzise Temperaturinformationen benötigt werden, z. B. in Steuerungs- oder Überwachungssystemen.
Merkmale im Überblick
Berührungslose Temperaturmessung basierend auf Infrarotstrahlung
Messung von Einzelpunkt- und Flächentemperatur
Hochauflösend mit 0,02°C Auflösung
Präzise Temperaturermittlung mit ±0,5°C (bei 0–50°C)
35° Sichtfeld zur Erfassung eines größeren Bereichs
Kalibriert und mit Temperaturgradienten-Kompensation
Kompatibel mit 3,3V und 5V Systemen dank Pegelwandler
Direkt über I2C-Schnittstelle ansteuerbar
Kompatibilität
3,3V MCU-Systeme
5V MCU-Systeme
Arduino
Raspberry Pi
Technische Daten
Versorgungsspannung: 3,3V ~ 5V
Messbereich (Fläche): 40°C ~ 85°C
Messbereich (Objekt): -70°C ~ 380°C
Auflösung: 0,02°C
Genauigkeit: ±0,5°C (im Bereich 0–50°C)
Sichtfeld (Field of View): 35°

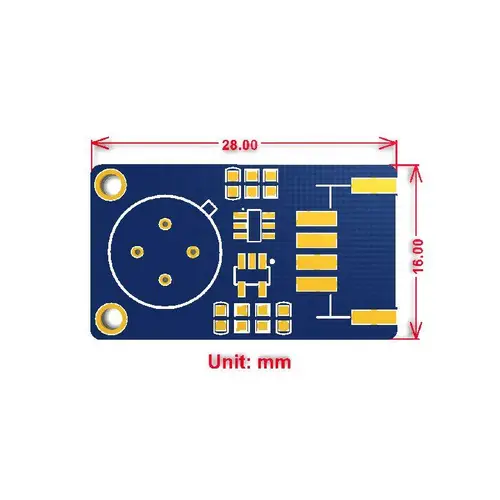

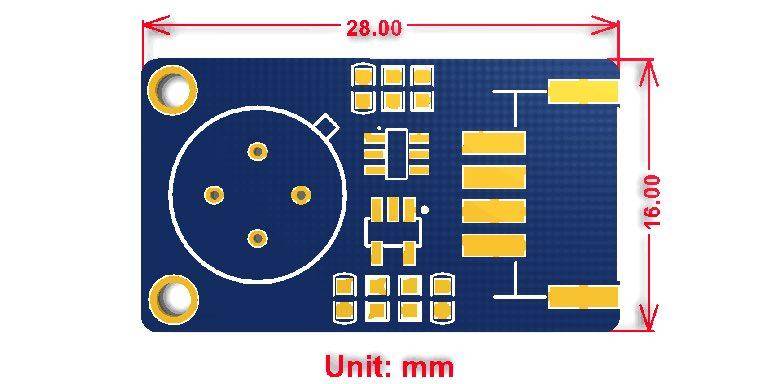

Abmessungen: 28mm x 16mm
Montagelöcher: 2,0mm Durchmesser
Sonstige Daten

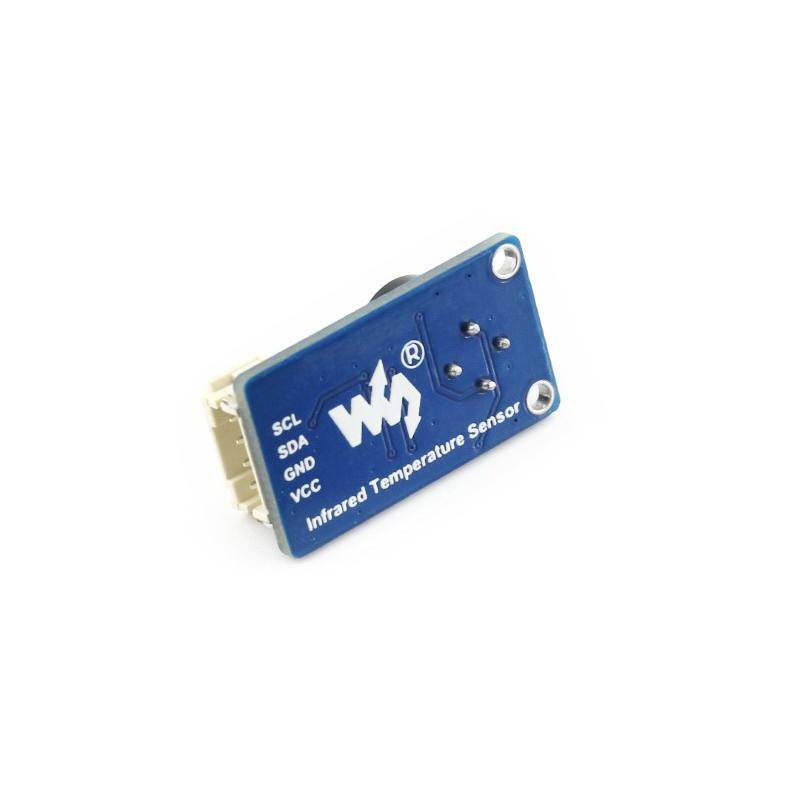

Anschlussbelegung bei Verwendung mit einem Mikrocontroller:
VCC ↔ 3.3V ~ 5V
GND ↔ GND
SDA ↔ I2C-Datenleitung
SCL ↔ I2C-Taktleitung
Lieferumfang
Infrarot-Temperatursensor x 1
PH2.0 4PIN Anschlusskabel x 1
Links
Waveshare Wiki – Infrared Temperature Sensor
