Beschreibung

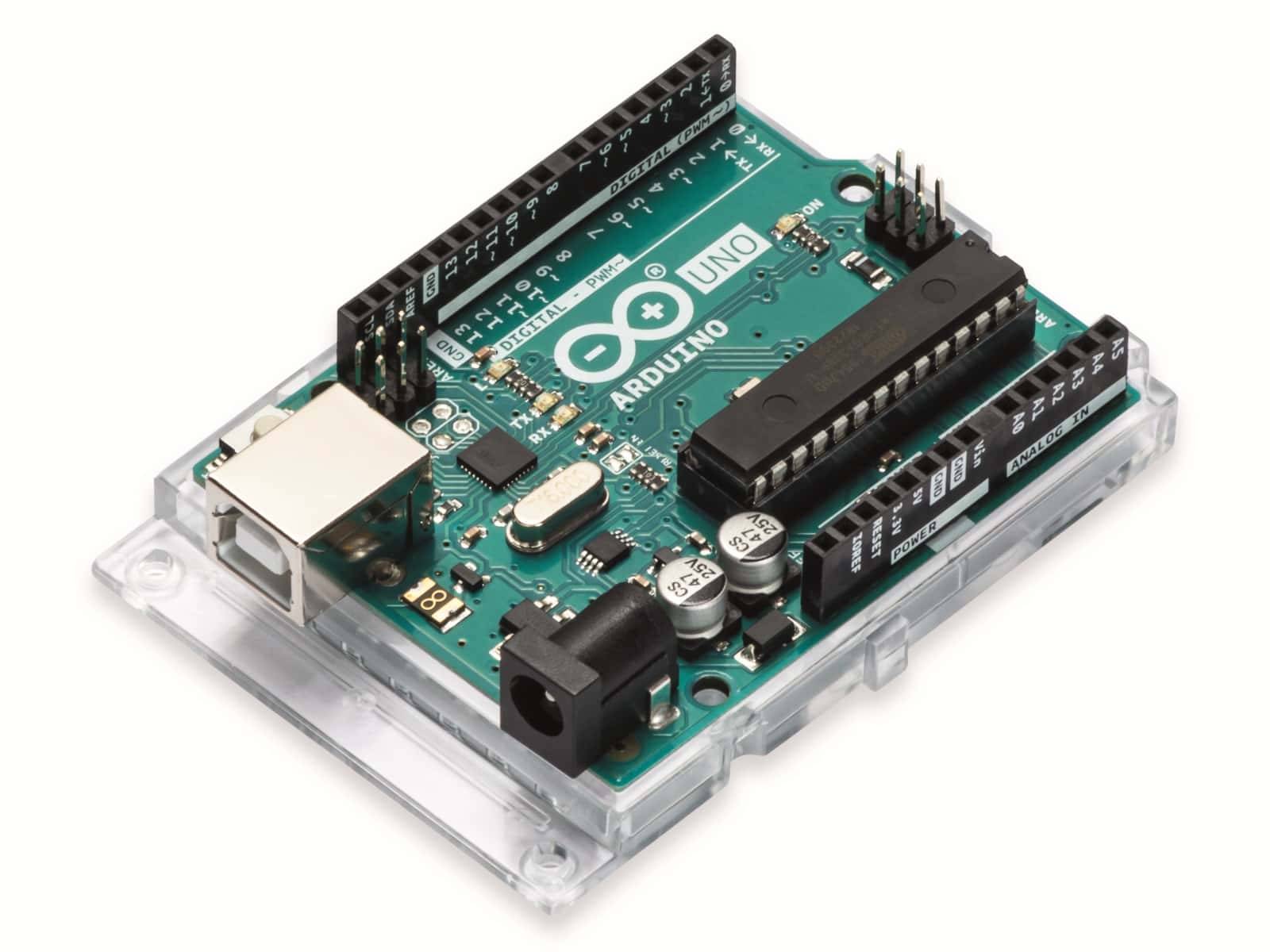

Beim Arduino™ Uno handelt es sich um den wohl bekanntesten und geläufigsten Arduino. Als Mikrocontroller kommt ein ATmega328 zum Einsatz. Der Controller verfügt über 14 digitale Ein- und Ausgänge (von denen 6 im PWM-Modus genutzt werden können), 6 analoge Eingänge, einen 16 MHz Quarz, eine USB-Buchse (Typ B), einen Netzteil-Anschluss, einen ICSP-Stecker und einen Reset-Button. Das Board enthält alles was Sie zum Programmieren von Mikrocontrollern benötigen. In der Revision drei löst ein ATmega16u2 den ATmega8u2 aus der vorrangegangenen Version als USB-to-Serial Konverter ab. Verbinden Sie einfach Computer und Board über ein USB-Kabel oder verwenden Sie ein externes Netzteil oder Batterie und schon kann es losgehen. Bei dieser Version des Arduino™ Uno handelt es sich um die DIP (auch DIL für Dual In-Line oder Dual In-Line Package) Version. Diese unterscheidet sich von der SMD-Variante durch einen größeren und leichter austauschbaren Mikrocontroller im DIP-Gehäuse. Dadurch ist es wesentlich einfacher einen kaputten Controller auszutauschen oder einen programmierten Mikrocontroller unabhängig vom Arduino-Board in einer eigenen Schaltung einzusetzen. Technische Daten: - SRAM: 2 kB - EEPROM: 1 kB - Digitale I/O: 14 davon 6 als PWM verwendbar - analoge Eingänge: 6 - Empfohlene Eingangsspannung: 7-12 V - Maximale Eingangsspannung: 20 V - Maximaler Strom pro I/O-Pin: 40 mA - Belastbarkeit des 3.3-V-Ausgangs: 50 mA. - Taktrate: 16 MHz - Schnittstellen: USB, Ethernet, ICSP - Serie (Embedded Mikrocontroller): ATMega328 - Anzahl analoge Ausgänge: 6 - Anzahl I/O: 14 - Betriebsspannung: 5 V
