WaveShare Binocular Camera Base Board for Raspberry Pi Compute Module 4

Überblick

WaveShare Binocular Camera Base Board for Raspberry Pi Compute Module 4

Beschreibung

Binokulare Kamera-Basisplatine Entwickelt für Raspberry Pi Compute Module 4, geeignet zur Evaluierung des Raspberry Pi CM4 oder zur Integration in Endprodukte

Bestelloptionen

• Nur Dual-Kamera-Basis: Standard-CM4-Sockel, Dual-Kameras an Bord, unterstützt Videoausgabe für alle CM4-Varianten sowie Netzwerk- und USB-Konnektivität.

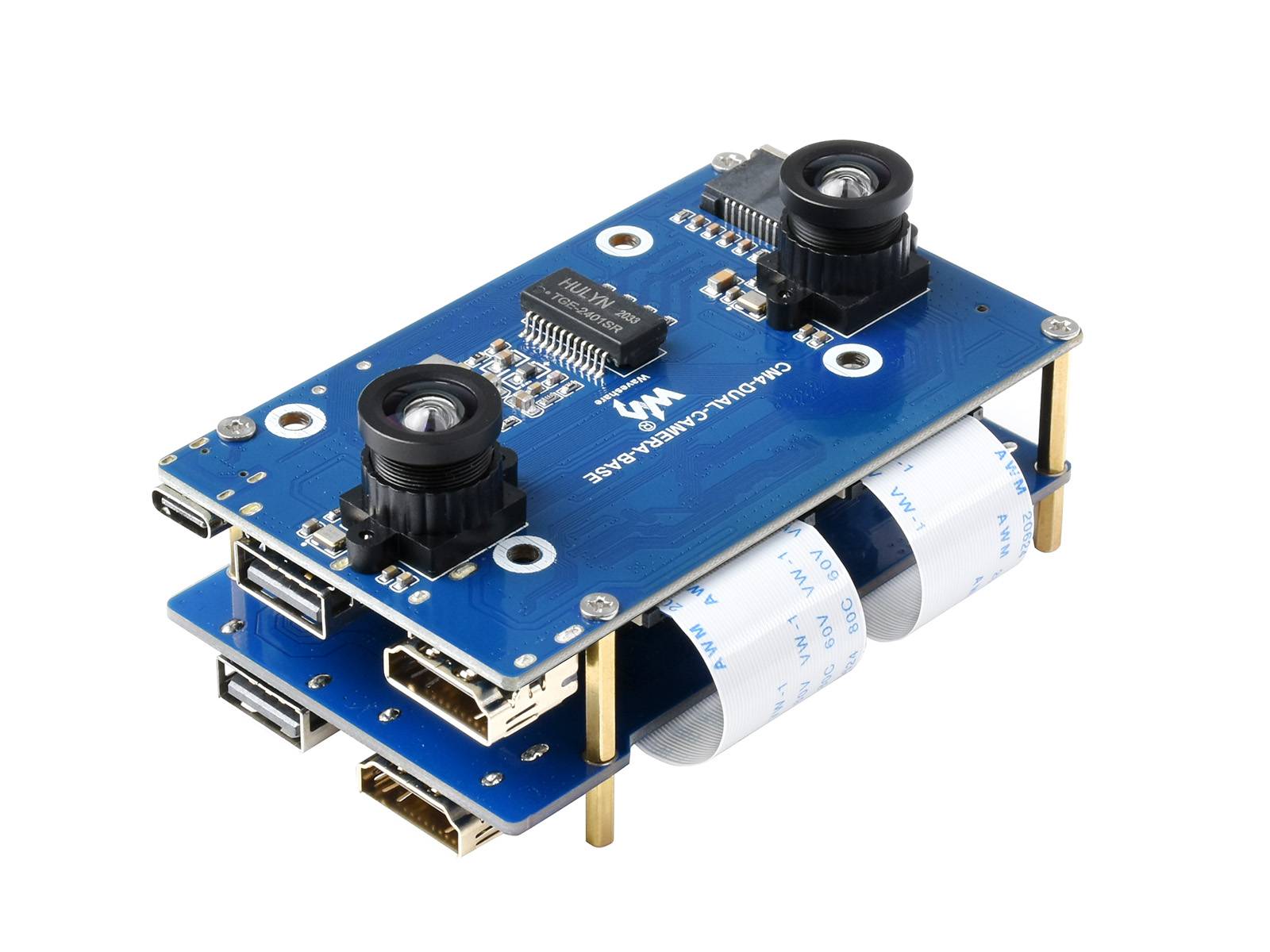

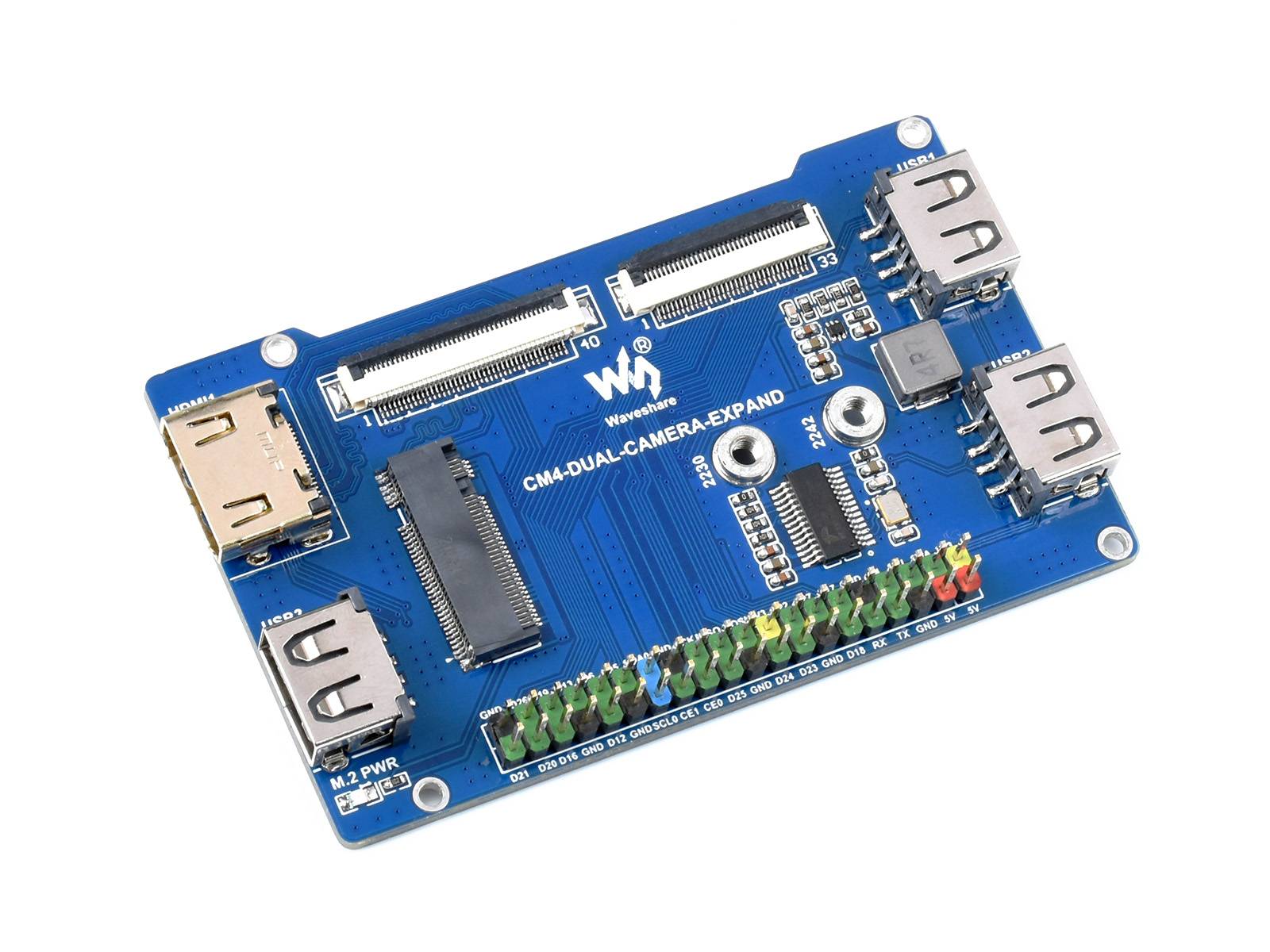

• Dual-Kamera-Basis + Schnittstellenerweiterung: Wird mit zusätzlicher Schnittstellenerweiterung geliefert, die einen standardmäßigen 40-PIN-GPIO-Header für HATs, einen M.2-Steckplatz für SSD oder Kommunikationsmodul und weitere Video-/USB-Anschlüsse bietet.

Spezifikationen der Dual-Kamera-Basis

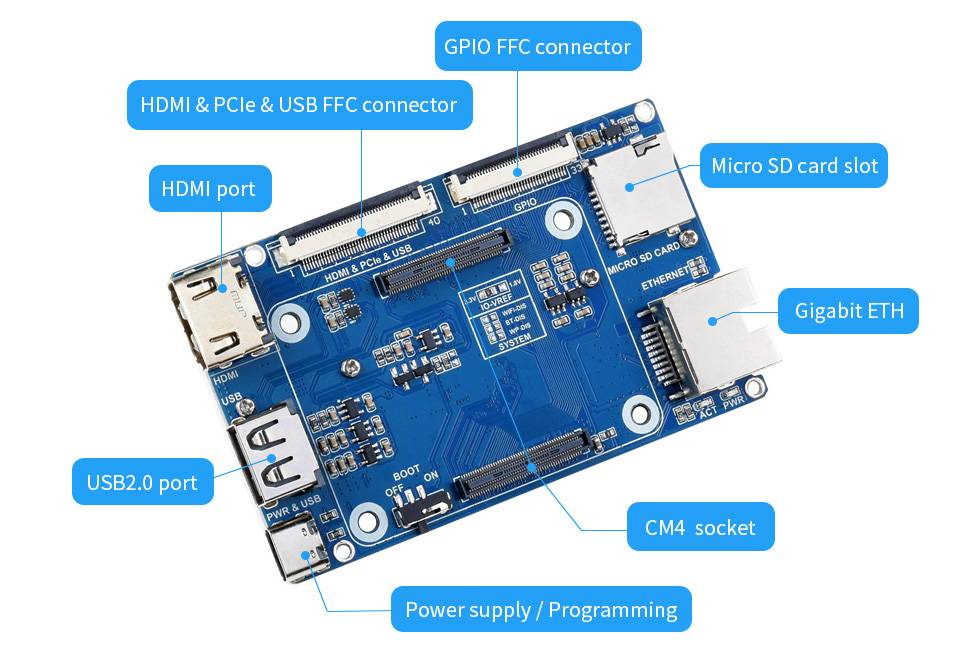

• CM4-Sockel: geeignet für alle Varianten des Compute Module 4
• Netzwerk: Gigabit Ethernet RJ45
• USB: USB 2.0 x 1
• FFC-Anschluss: HDMI & PCIe & USB-FFC-Anschluss x 1 GPIO-FFC-Anschluss x 1

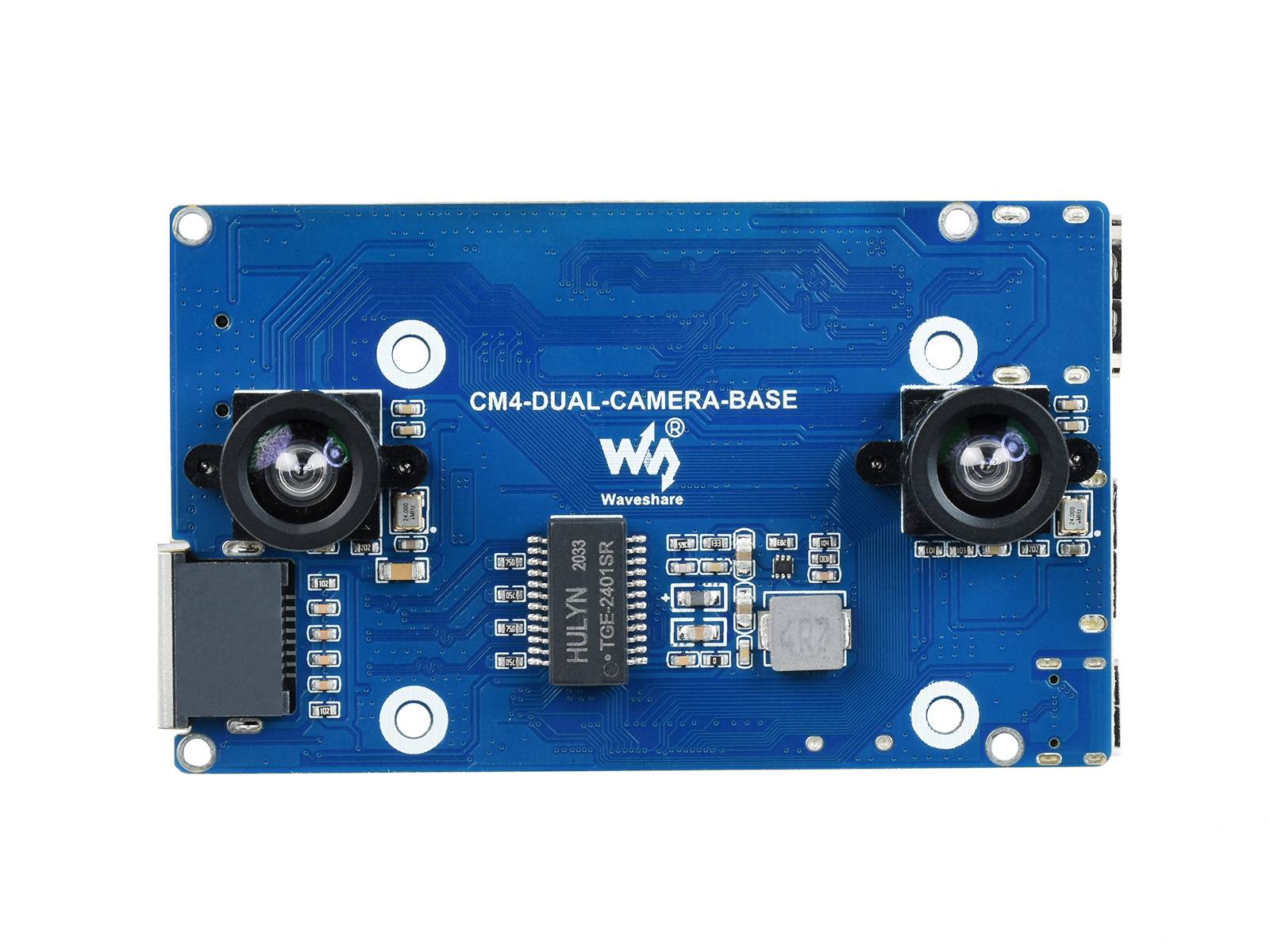

• Dual-Kamera
  • Pixel: 8 MP
  • Sensor: IMX219
  • Auflösung: 3280 x 2464 (pro Kanal)
  • CMOS-Größe: 1/4 Zoll
  • Blende: F2,4
  • Brennweite: 2,6 mm
  • FOV: 83/73/50 Grad (diagonal/horizontal/vertikal)
  • Verzerrung: < 1 %
  • Grundlinienlänge: 60 mm
• Video: HDMI x 1, unterstützt 4K 30fps-Ausgabe
• Speicher: MicroSD-Kartensockel für Compute Module 4 Lite-Varianten (ohne eMMC)
• Stromeingang: 5V/2,5A
• Abmessungen: 85,0 x 51,5 mm

WIKI:CM4-DUAL-CAMERA-BASE

Lieferumfang

• Dual-Kamera-Basis x1
• Schraubenpaket x1
