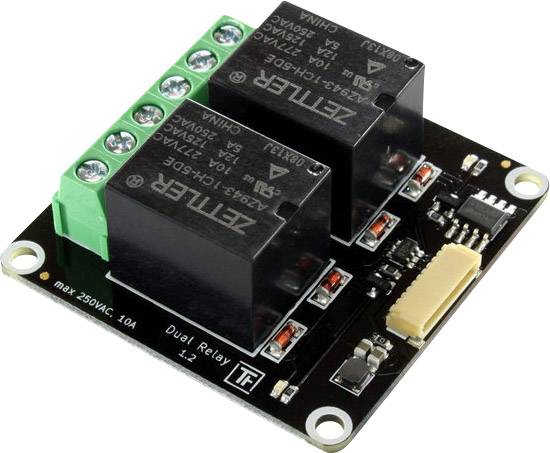

Produktbeschreibung

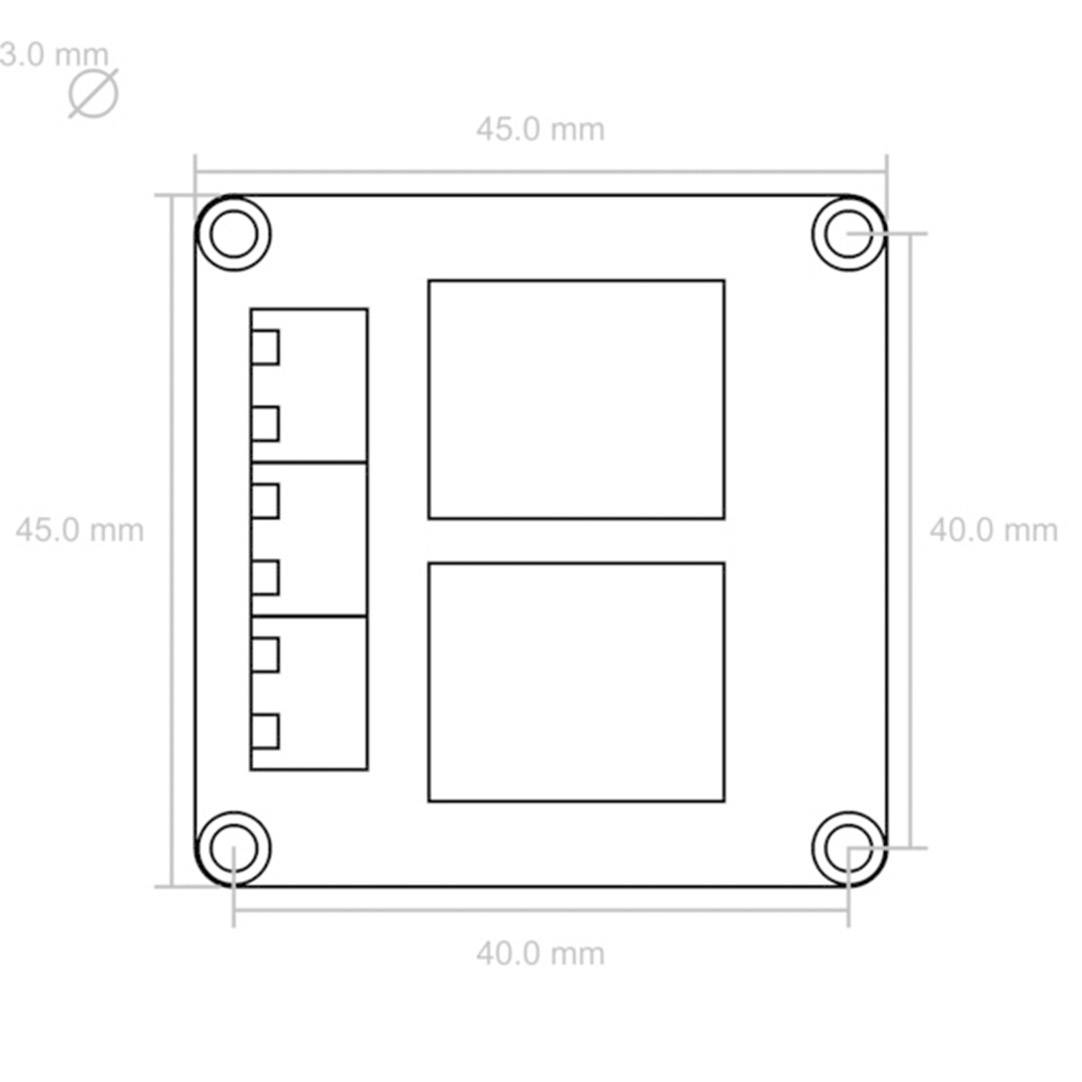

Überblick

Zwei Relais um AC/DC Geräte zu schalten
Schaltet bis zu 240VAC/10A und 30VDC/7A

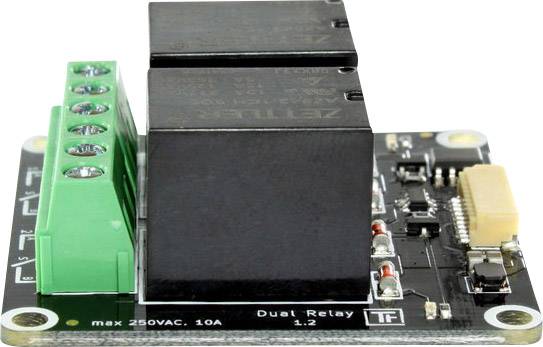

Beschreibung

Mit dem Dual Relay Bricklet können Bricks um zwei Relais erweitert werden. Jedes Relais besitzt drei Anschlüsse, der mittlere wird zwischen den beiden äußeren umgeschaltet. Der Schaltzustand wird jeweils durch eine LED angezeigt. Die neue Hardwareversion 1.2 ist mit umfangreicher Schutzbeschaltung gegen Störungen durch Schalten induktiver Lasten ausgestattet.
Dieses Bricklet kann benutzt werden um Stromversorgungen, Motoren, Lampen etc. zu schalten.
Das Schalten induktiver Lasten kann besondere Vorkehrungen erfordern.

HINWEIS: Anschlussklemmen und Kontakte sind nicht isoliert. Beim Schalten von hohen Spannungen sollte das Dual Relay Bricklet in ein Gehäuse verbaut werden. Das Berühren der Kontakte ist potentiell lebensgefährlich!

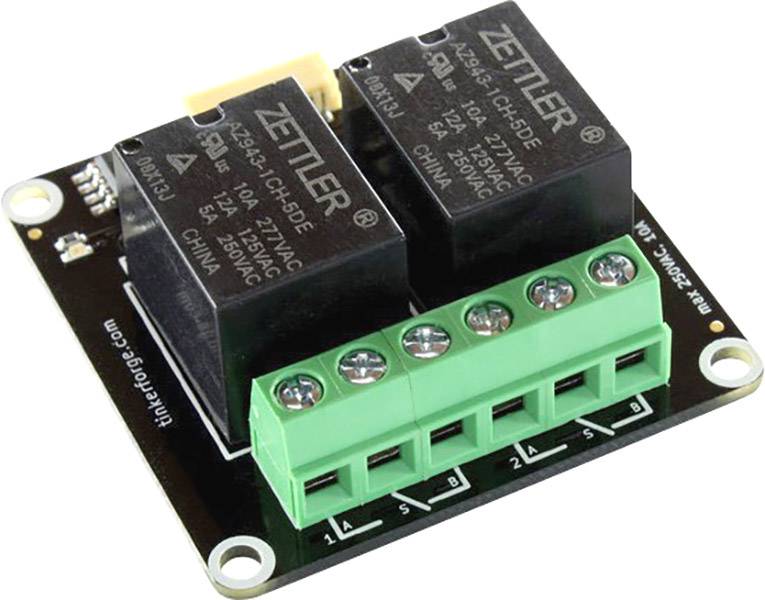

Anschlussmöglichkeit

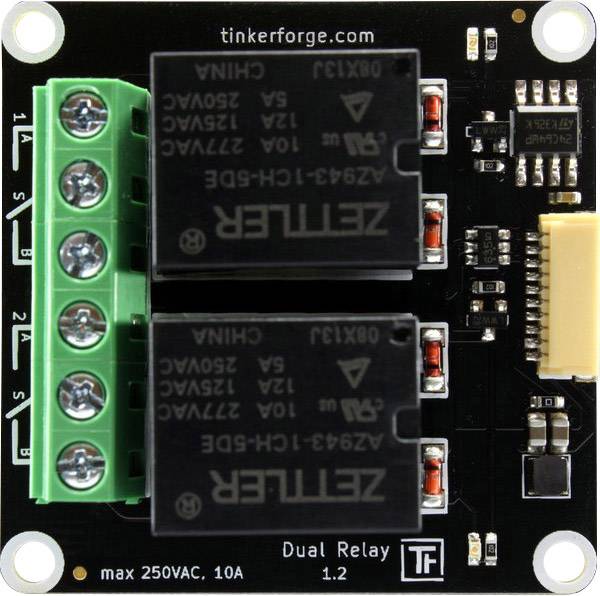

Jedes Relais hat drei Anschlüsse: A, SW und B. SW ist mit A oder B verbunden abhängig vom Schaltzustand des Relais.
Wenn das Relais ausgeschaltet ist, dann ist SW mit B verbunden
Wenn das Relais eingeschaltet ist, dann ist SW mit A verbunden

Erster Test
Um ein Dual Relay Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

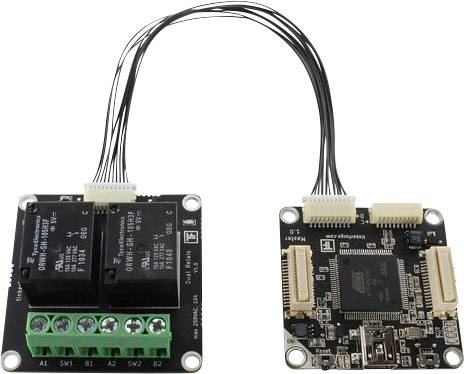

Als nächstes muss das Dual Relay Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.
Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Dual Relay Bricklet" auftauchen. Wählen Sie diesen Tab aus.
Durch klicken der beiden Knöpfe werden die Relais umgeschaltet die ist durch ein Klickgeräusch hörbar und durch LEDs neben den Relais auch sichtbar.
Nun kann ein eigenes Programm geschrieben werden

Schalten Induktiver Lasten
Ohne externe Beschaltung kann das Schalten induktiver Lasten Störungen im System verursachen die zu Fehlfunktionen oder Schäden an Komponenten führen können. Typische Beispiele für induktive Lasten sind Motoren und Spulen im allgemeinen. Dieses Problem kann z.B. aber auch beim Schalten von Leuchtstofflampe auftreten.
Um induktive Lasten sicher schalten zu können wird externe Beschaltung z.B. in Form eines Varistors oder der Kombination eines Widerstandes und eines Kondensators parallel zur Last empfohlen.
