Überblick
Universaleingang konfigurierbar über Tastenfeld
Genauigkeit besser als 0,2% v.E. bei Nennbedingungen
Bargraphanzeige für Sollwertdifferenz
Regelungsausgang mit Relais oder Logik und Funktion Heizen/Kühlen

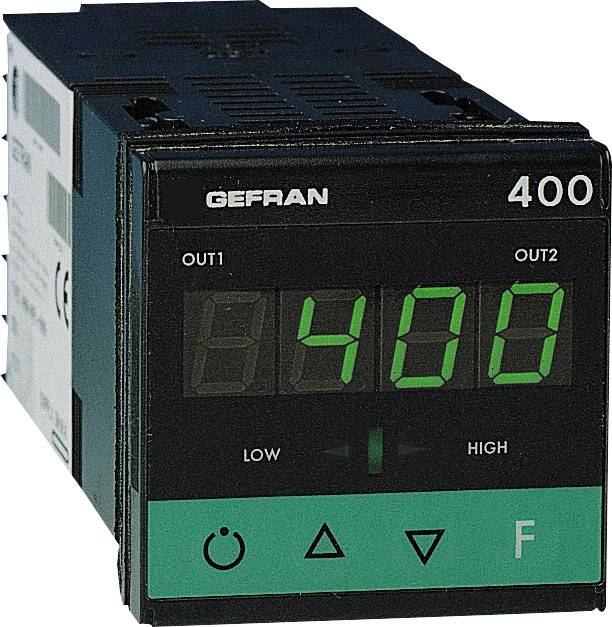

Gefran 400-DR-1-000 Temperaturregler J, K, R, S, T, B, E, N, Pt100, PTC -55 bis 120°C Relais 5 A, Transistor
Abbildung ähnlich
Produktbeschreibung
Beschreibung
Regler mit Mikroprozessor, Baugröße 48x48 (1/16 DIN), Ausführung in SMTTechnologie für Oberflächenmontage. Die Geräte haben eine Bediener-Schnittstelle, geschützt mit einer Frontfolie aus Lexan® (diese sorgt frontseitig für Schutzart IP 65) und bestehend aus 4 Tasten, einer 4stelligen Anzeige, 2 Melde-LEDs beim Typ 400 und 3 LEDs beim 401, und einer Bargraphanzeige mit 3 LEDs. Der Eingangsteil der zu regelnden Größe sieht die Möglichkeit vor, verschiedene Sensorarten anzuschließen:
Thermoelemente vom Typ J, K, R, S, T, B, E, N · Widerstandsthermometer PT100 3Draht · Thermistoren PTC · Lineare Signale 0...60 mV, 12...60 mV, 0...20 mA, 4...20 mA, 0...10 V, 2...10 V.
Die Auswahl der verschiedenen Typenarten erfolgt über Tastenfeld; es ist kein externer Shunt für die Anpassung erforderlich. Das Modell 401 besitzt einen Stromwandlereingang. Dem vom Gerät gelesenen Wert kann man einen Alarm zuordnen, über den sich anormale Betriebsbedingungen an der Last diagnostizieren lassen. Die Geräte verfügen über 2 Ausgänge mit Relais (3 beim Modell 401), (5A/250 V a.c., cosϕ=1) oder Logik (10 V d.c./30mA), die zum Regeln (Heizen, Kühlen oder
Heizen/Kühlen) und/oder als Alarm verwendbar sind.
Die Programmierung der Geräte wird erleichtert durch das Zusammenfassen der Parameter in Funktionsblöcken (CFG für die Regelungsparameter, Inp für die Eingänge, Out für die Ausgänge) und die Möglichkeit, ein vereinfachtes Menü für die Einstellungen zu wählen. Zur weiteren Vereinfachung der Konfiguration gibt es einen Programmiersatz für PC, bestehend aus einer Downloadleitung und einem geführten Programm für Windows-Umgebung (Kode GF_eXpress). Ein einstellbarer Software-Schutzkode (mit einem Paßwort geschützt) erlaubt es, auf allen Ebenen die Möglichkeiten zu begrenzen, Konfigurationsparameter zu ändern und anzuzeigen.
