Produktdaten

Überblick

4x Dimmer Ausgang für 24V LED Streifen

Beschreibung

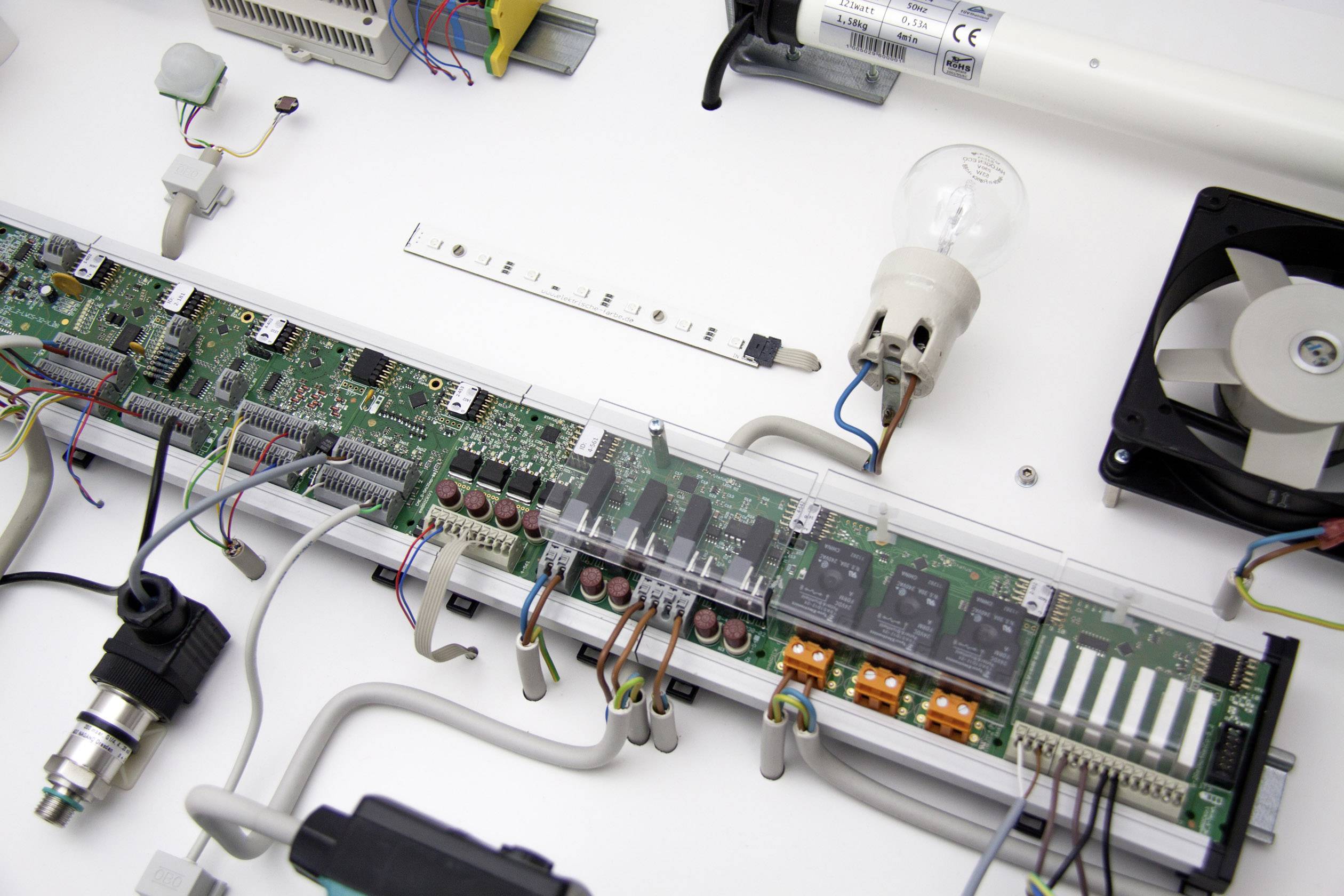

emBRICK® ist ein modulares, open-source I/O-System zur Realisierung verschiedenster Steuer-/ Meß- und Regelsysteme. Es besteht aus einem Master und mehreren EA-Modulen, wir nennen sie Bricks. Durch den Aufbau als open-frame Fertigkomponenten vereint emBRICK® optimal die Vorteile einer SPS (sofort verfügbar, beliebig skalierbar, kein Entwicklungsaufwand) mit denen eines Embedded-Systems (geringer Preis, integrierte Signalkonditionierung, direkter Sensor-/Aktoranschluss, geringer Eigenenergiebedarf, frei erweiterbar).

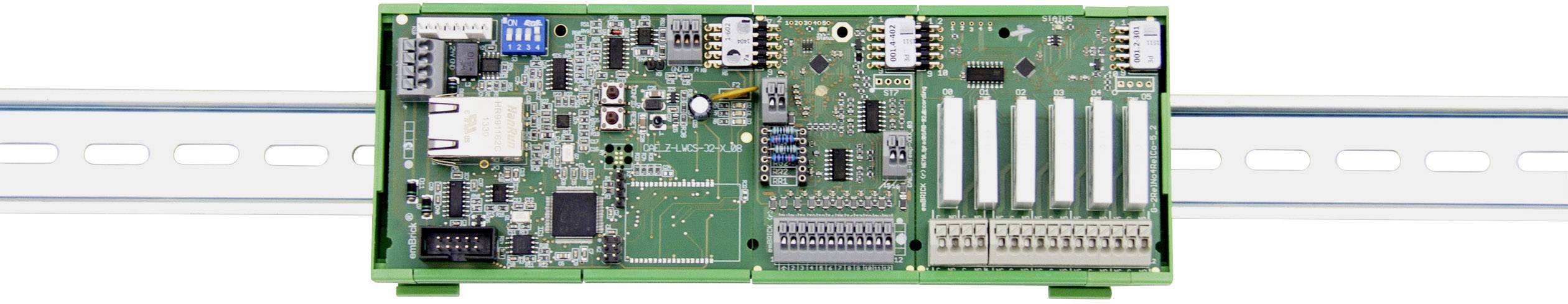

Die Montage erfolgt ohne Konfiguration durch Zusammenstecken der Bricks und Fixierung auf einem Patch-Board (Steckplatte) oder einem DIN-Schienen-Gehäuse. Eine stetig wachsende Anzahl von branchenspezifischen Bricks ermöglicht die direkte Adaption von gängigen Sensoren und Aktoren ohne aufwändige Zusatzkomponenten.

Als Steuerungs-Master eignet sich jeder µ-Controller sowie natürlich Plattformen wie Raspberry Pi- oder Beaglebone-Black, die über SPI oder GPIOs angebunden werden. Andere Master wie z.B. PCs oder NUCs können über einen Koppler via LAN, WLAN, CAN, serielle Schnittstellen oder kundenspezifische Interfaces mit emBRICK® kommunizieren.

Als Steuerungs-Master eignet sich jeder µ-Controller sowie natürlich Plattformen wie Raspberry Pi- oder Beaglebone-Black, die über SPI oder GPIOs angebunden werden. Andere Master wie z.B. PCs oder NUCs können über einen Koppler via LAN, WLAN, CAN, serielle Schnittstellen oder kundenspezifische Interfaces mit emBRICK kommunizieren.

Die Programmierung erfolgt beliebig, z.B. mit C, C++, IEC61131, LabVIEW oder sogar modellbasiert mit verschiedenen UML-Werkzeugen. Hierfür stehen eine Vielzahl von offenen Treibern und Starterkits mit Quellcode zur Verfügung.

Mit emBRICK® lassen sich performante Steuerungslösungen von 5 bis 1000 E/As (bei mehreren Knoten) out-of-the-box umsetzen. Typische Einsatzfelder sind Automationsaufgaben im Maschinen/-Anlagenbau, in der Gebäudeautomation oder in der Mess-, Steuer-, Regel-, oder Prozesstechnik. Prototypen sind mit diesem Ansatz in kürzester Zeit verfügbar.

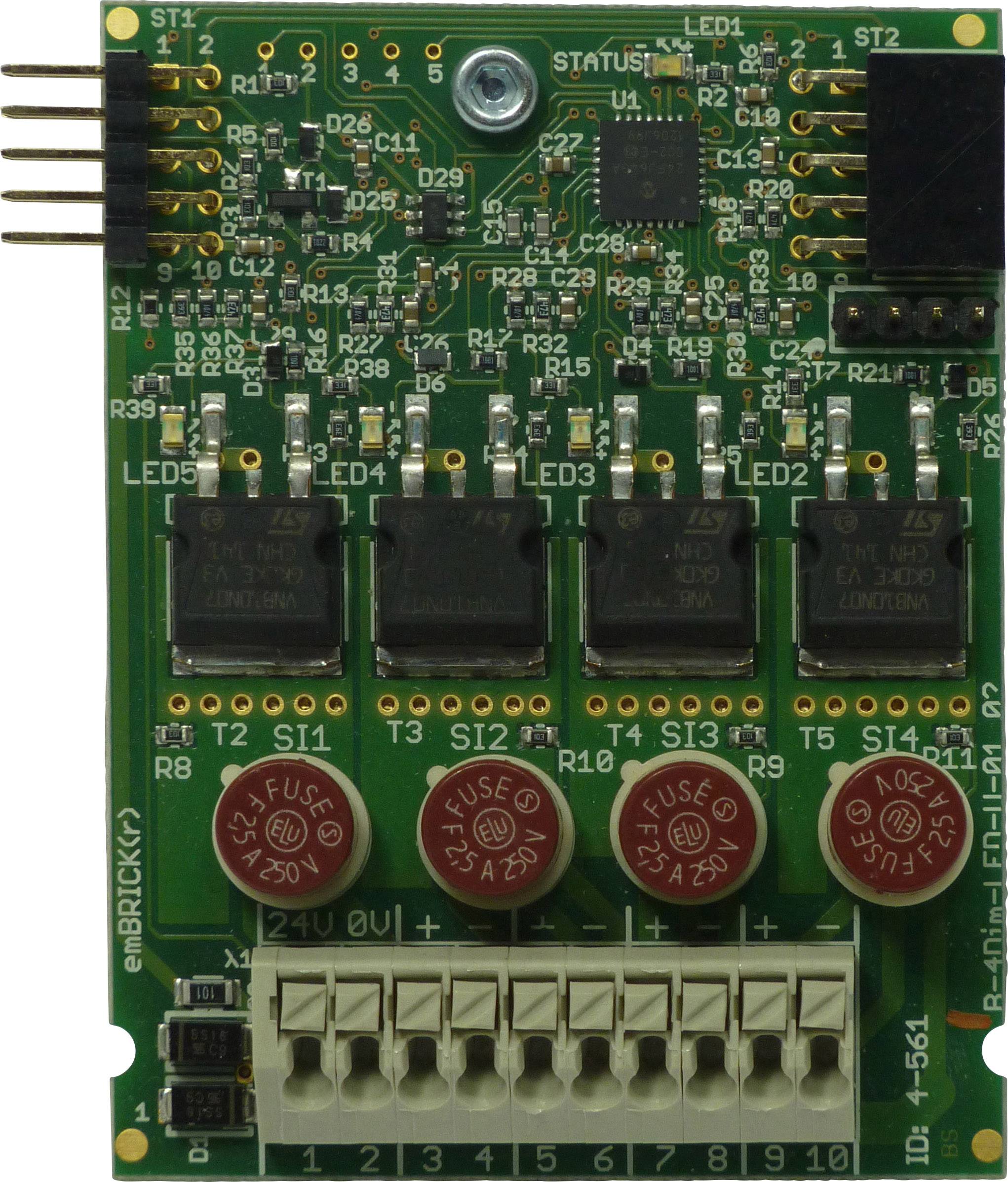

Dieses Modul beinhaltet 4 unabhängige PWM-LED Ausgänge mit einer gemeinsamen Spannungsversorgung von 12 - 40 V und einer PWM-Frequenz von ca. 670 Hz. Die PWM-Auflösung beträgt 24.000 Schritte.
Jeder der Kanäle kann eine permanente Last von max. 2A treiben und wird durch eine flinke 2.5A Sicherung geschützt.

Hinweise:
Dokumentationen, Anleitungen, Beispielsoftware: www.embrick.de/manuals.

Stichwörter

4016139006345, emBRICK, VIM0-0110-00, B-4DimLedU-01, N/A, Speicherprogrammierbare Steuerung, A0-20

Downloads
Anleitung (Version 1)
Art.-Nr.:
Y096101
Hersteller-Nr.:
VIM0-0110-00
EAN:
4016139006345

Technische Daten

Analogausgang: LED-Dimmer.
Dauer-Strom:
max. 2 A
Länge (Tiefe):
55 mm
Anzahl analoge Ausgänge max.:
4
Kategorie:
SPS-Erweiterungsmodul
Betriebsspannung:
24 V
Produkt-Art:
SPS-Erweiterungsmodul
Breite:
72 mm
Typ:
B-4DimLedU-01
Herst.-Teilenr.:
VIM0-0110-00
