SparkFun Micro OLED Breakout (Qwiic)

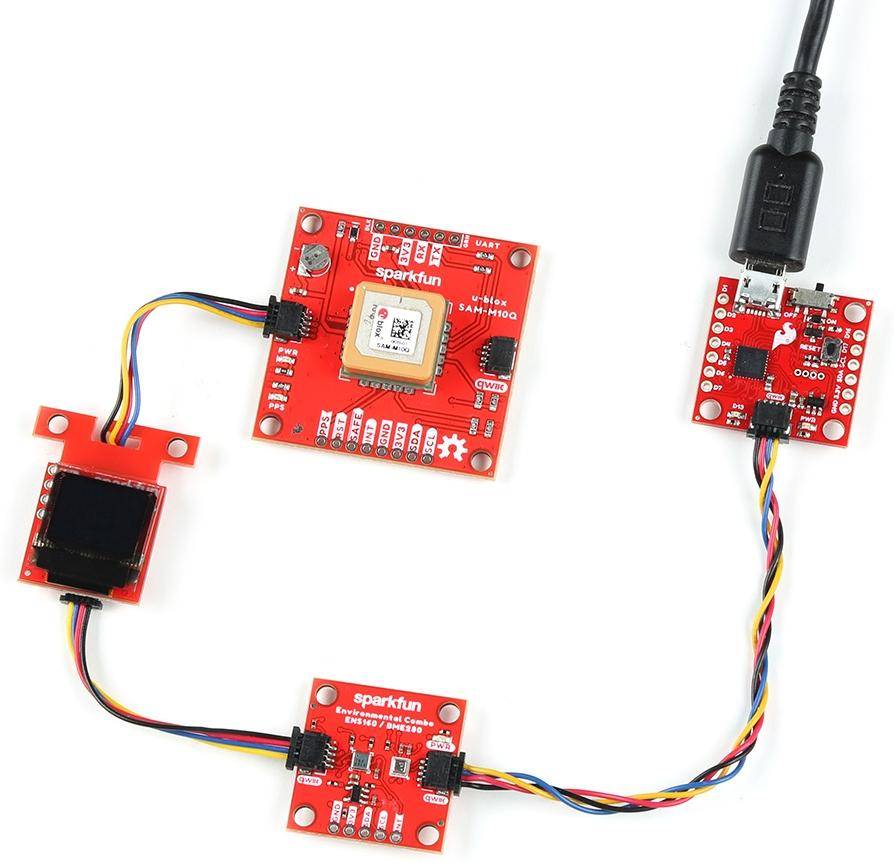

Das SparkFun Qwiic Micro OLED Breakout ist eine mit Qwiic kompatible Version des beliebten Micro OLED Displays! Der kleine, monochrome, blau-auf-schwarz OLED-Bildschirm bietet unglaublich klare Bilder für dein Sehvergnügen. Trotz seiner "Mikro"-Größe kann eine überraschend große Menge an Grafiken dargestellt werden. Dieses Breakout ist perfekt, um deinem nächsten Projekt Grafiken hinzuzufügen und diagnostische Informationen anzuzeigen, ohne auf eine serielle Ausgabe zurückgreifen zu müssen, alles mit der Benutzerfreundlichkeit des Qwiic Connect Systems!
Merkmale im Überblick

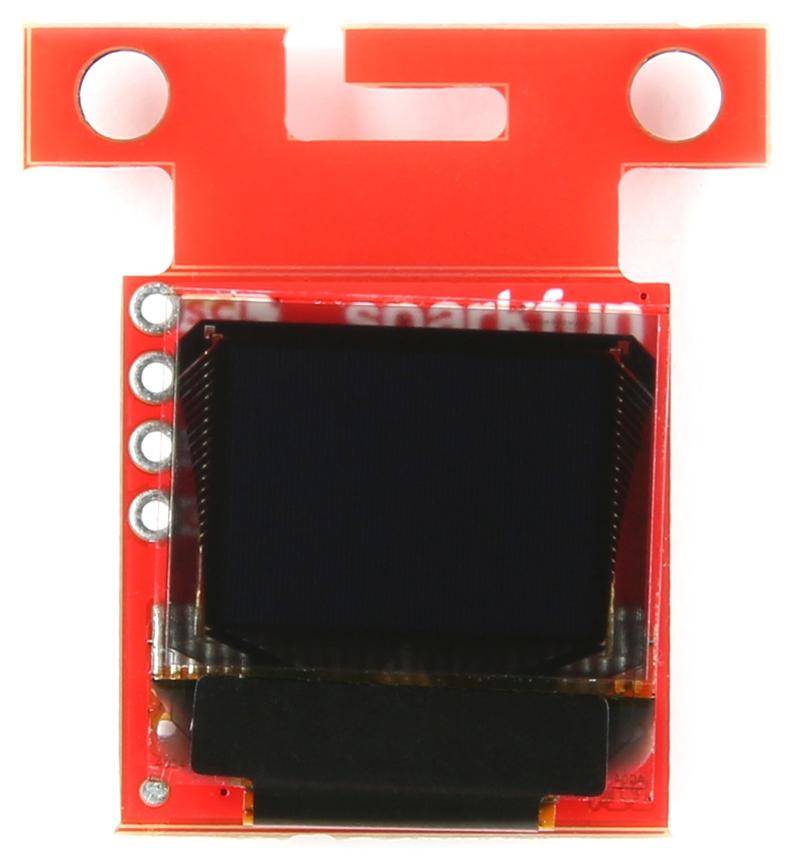

- Monochrome, blau-auf-schwarz OLED-Anzeige, 64x48 Pixel.
- Zwei Qwiic-Anschlüsse für einfache I2C-Operationen ohne Lötarbeiten.
- Integrierte 4.7kΩ Pull-up-Widerstände und wählbare I2C-Adresse.
- zwei Montagelöcher und eine praktische Qwiic-Kabelhalterung in einen abnehmbaren Tab auf der Platine integriert

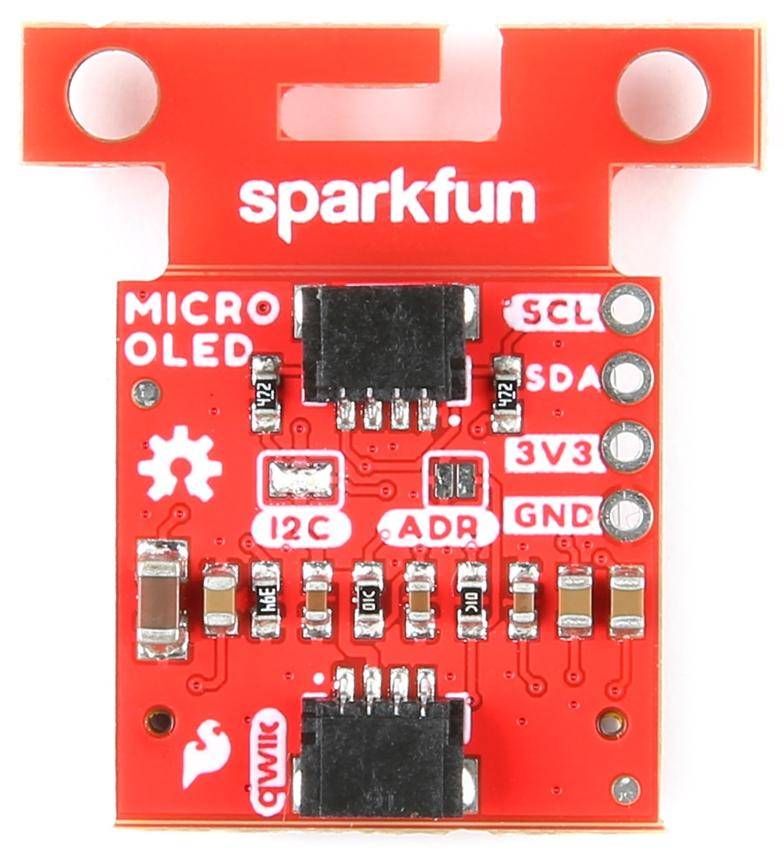

- I2C Pull-up Jumper und ADDR Jumper auf der Rückseite der Platine
- 2x Qwiic-Anschlüsse
- Betriebsspannung: 3.3V
- Betriebsstrom: 10mA (max. 20mA)

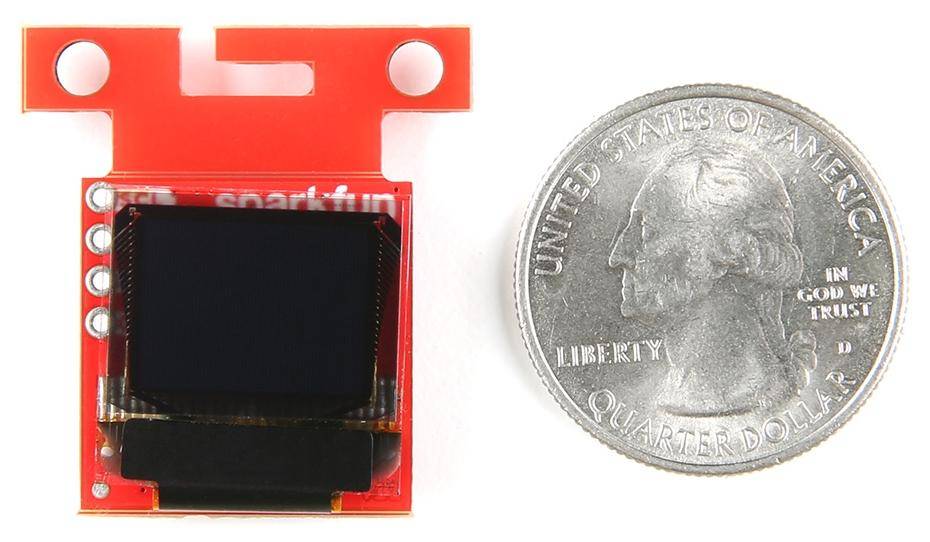

- Bildschirmgröße: 64x48 Pixel (0.66" Diagonal)
- Schnittstelle: I2C
- Wählbare I2C-Adresse: 0x3D (Standard), 0x3C (Alternativ)
- Abmessungen: 1.08" x 1.17"
- Hinweis: Zur Kommunikation mit mehreren Micro OLED Sensoren über einen einzigen Bus wird ein Multiplexer/Mux benötigt. Für den Einsatz von mehr als einem Micro OLED Sensor eignet sich der Qwiic Mux Breakout.
- 1x SparkFun Micro OLED Breakout (Qwiic)
