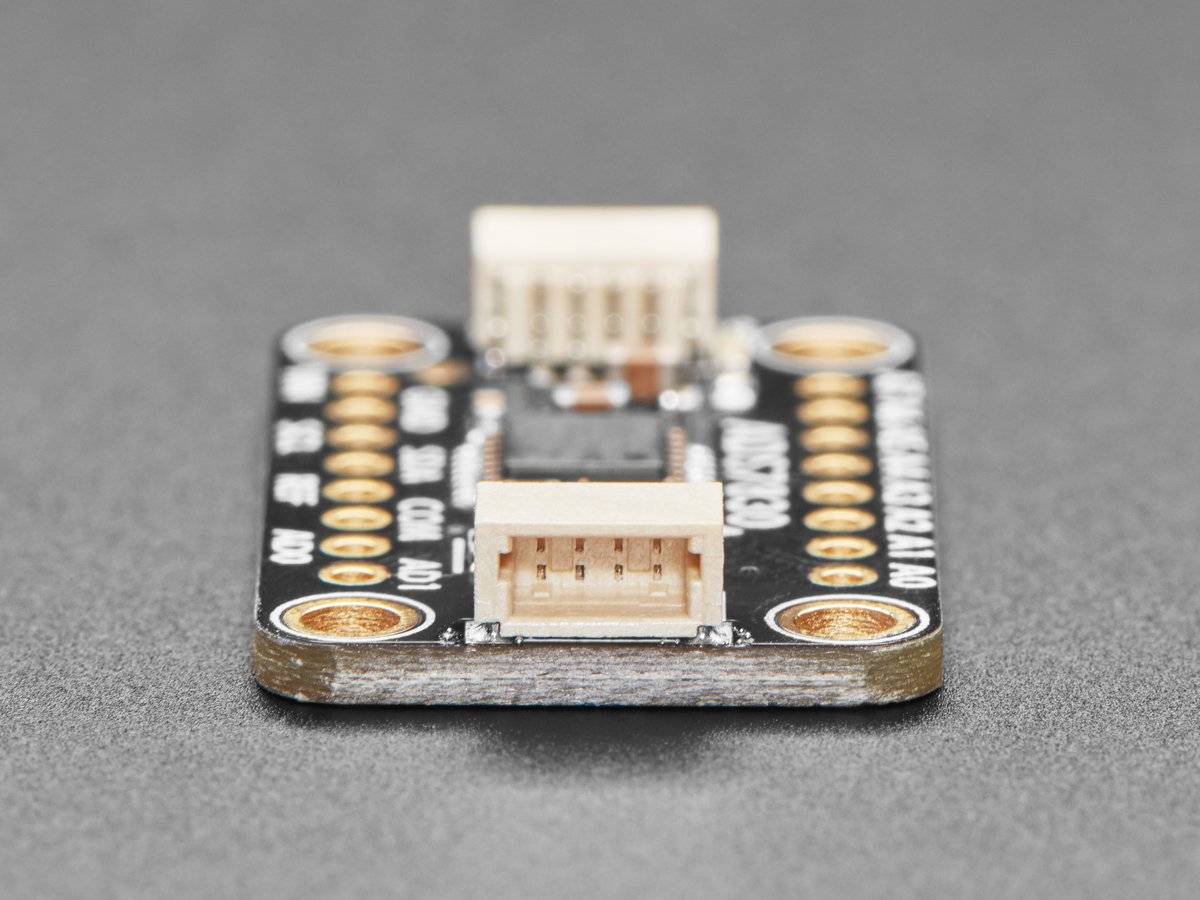

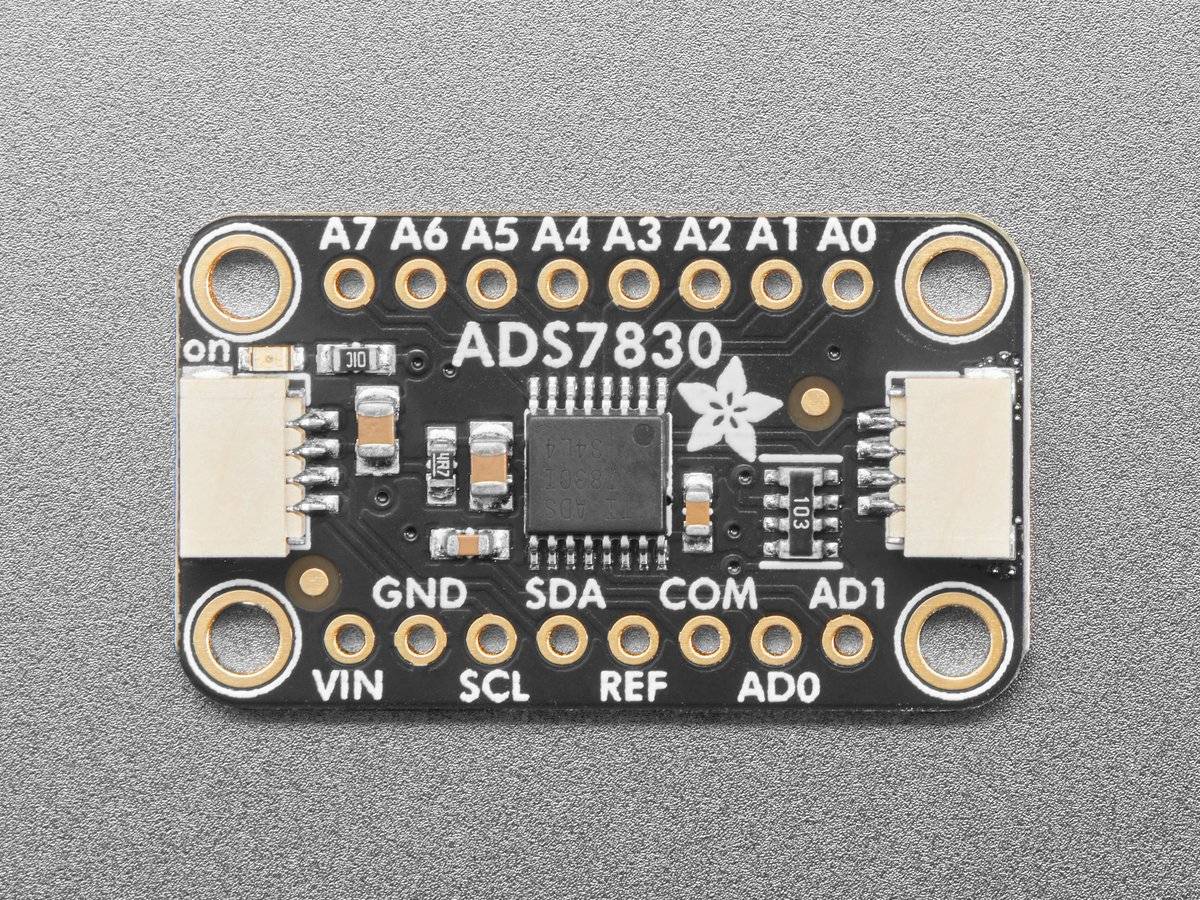

Adafruit ADS7830 8-Channel 8-Bit ADC with I2C STEMMA QT Qwiic

Überblick

Adafruit ADS7830 8-Channel 8-Bit ADC with I2C STEMMA QT Qwiic

Beschreibung

Der Adafruit ADS7830 8-Kanal-8-Bit-ADC mit I2C ist ein erschwinglicher 8-Kanal-ADC mit I2C-Schnittstelle, sodass er problemlos in jede Plattform integriert werden kann. Verdrahten Sie die SDA/SCL-Pins plus Strom und Masse, es sind nur vier Drähte erforderlich. Wenn Sie mehr als 8 Kanäle benötigen, gibt es 2 Adresspins, sodass Sie mit verkettbaren Stemma QT-Kabeln insgesamt 4 x 8 = 32 ADC-Kanäle haben könnten.

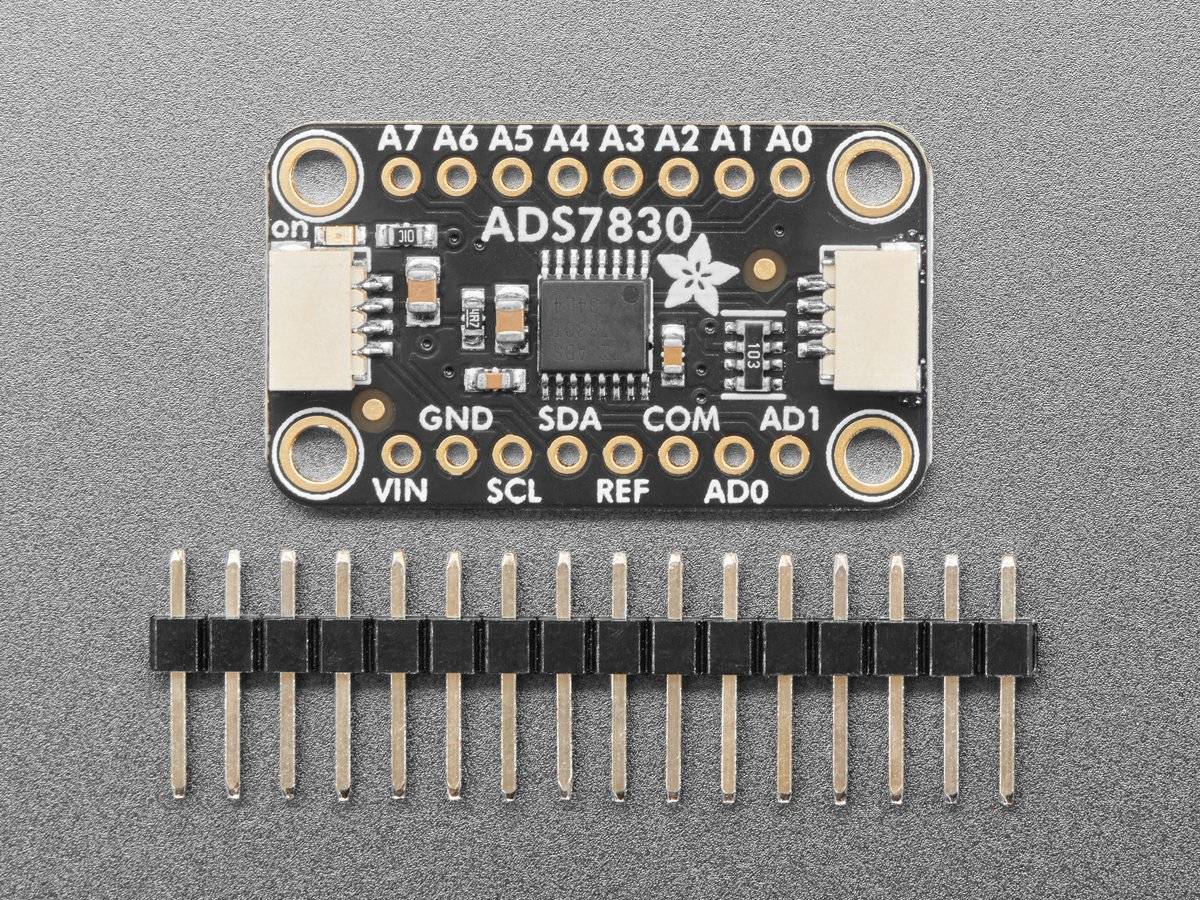

Im Lieferumfang ist ein 0,1-Zoll-Standard-Header enthalten, falls Sie ihn mit einem Steckbrett oder Perfboard verwenden möchten. Vier Befestigungslöcher für eine einfache Befestigung.

ADS7830-Spezifikationen:

• Auflösung (Bits)   8
• Abtastrate (max.) (ksps)   70
• Anzahl der Eingabekanäle   8
• Schnittstellentyp   I2C
• Architektur    SAR
• Eingabetyp    Pseudo-Differential, Single-Ended
• Multichannel-Konfiguration    Multiplex
• Referenzmodus    Extern, Intern
• Eingangsspannungsbereich (max.) (V)    5,25
• Eingangsspannungsbereich (min.) (V)    0
• Betriebstemperaturbereich (°C)    -40 bis 85
• Analog/Digital-Versorgung (min.) (V)    2,7
• Analoge/digitale Versorgungsspannung (max.) (V)   5,25
• SNR (dB)    50

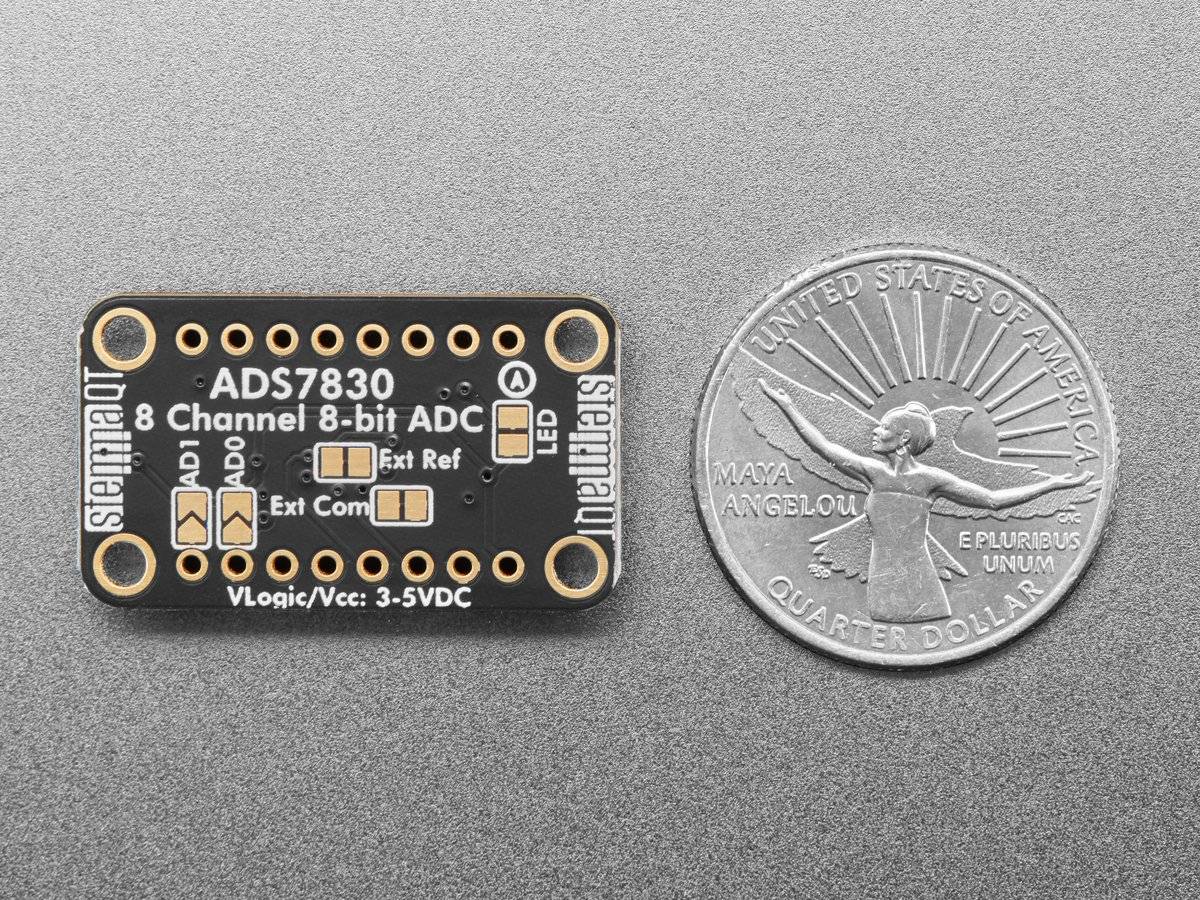

Produktabmessungen: 30,5 mm x 17,7 mm x 4,7 mm / 1,2" x 0,7" x 0,2"

Produktgewicht: 2,1 g/0,1 Unzen
