Beschreibung

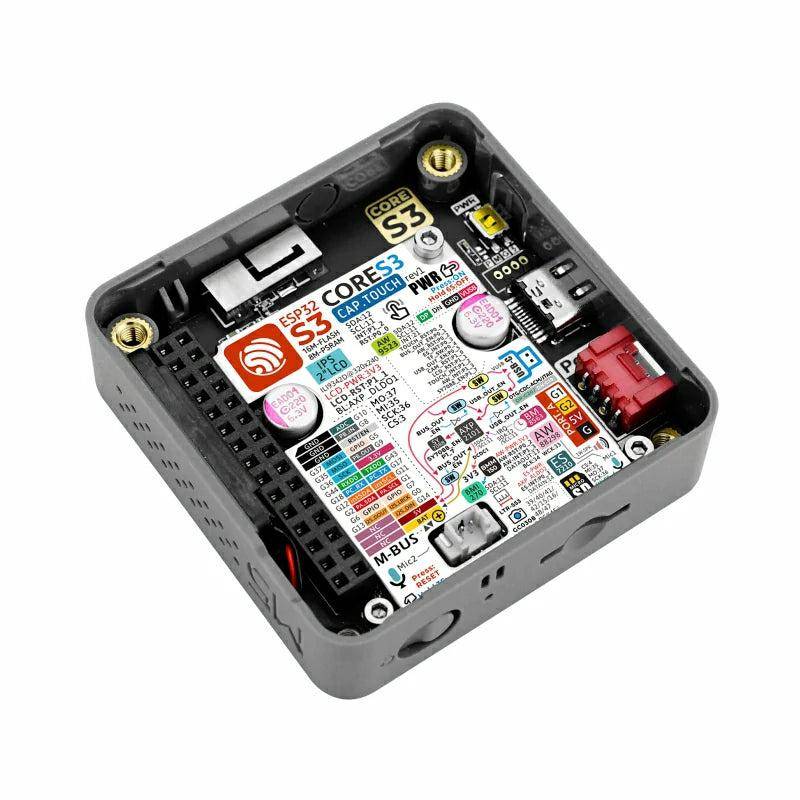

CoreS3 ist die dritte Generation der M5Stack-Entwicklungskit-Serie, deren Core Master die ESP32-S3-Lösung, den Dual-Core Xtensa LX7-Prozessor mit einer Hauptfrequenz von 240 MHz, die WiFunktion und den Onboard 16MFLASH und 8M-PSRAM nutzt; er kann das Programm über die TYPE-C-Schnittstelle herunterladen, unterstützt OTG- und CDC-Funktionen und erleichtert externe USB-Geräte und das Flashen von Firmware

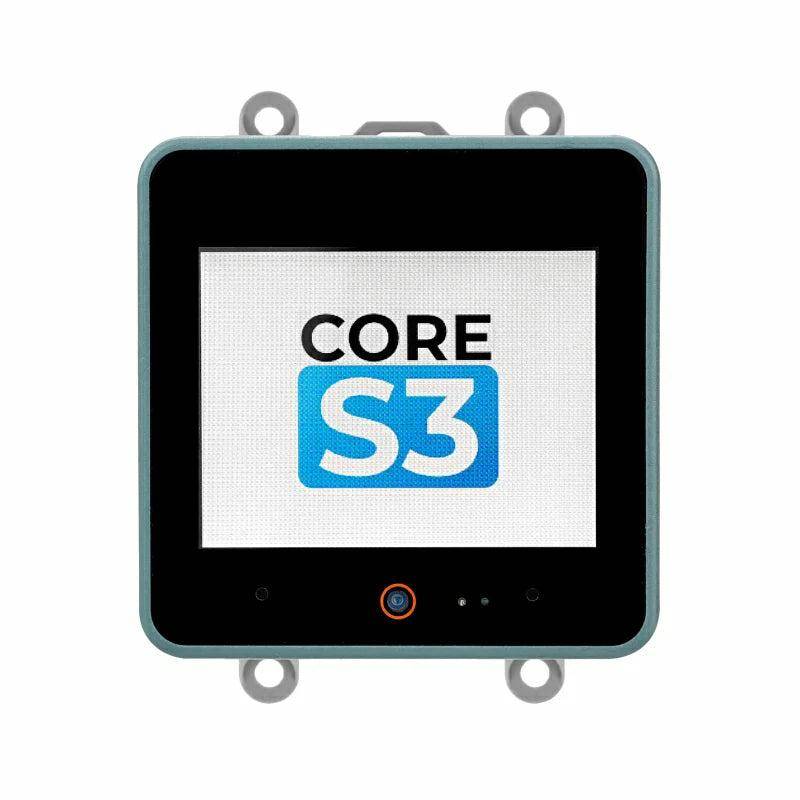

Die Vorderseite ist mit einem kapazitiven 2-Zoll-IPS-Touchscreen ausgestattet, der aus hochfestem Glas besteht; eine 30-Watt-Pixel-Kamera GC0308 ist in der Unterseite des Bildschirms eingebaut, mit einem Näherungssensor LTR-553ALS-WA; das Netzteil ist mit dem AXP2101 Power Management Corechip und einem 4-Wege-Power-Flow-Kontrollkreis ausgestattet und hat einen niedrigen Stromverbrauch; ein 6-Achsen-Lagesensor BMI270 und ein Magnetometer BMM150 sind an Bord; ein TF-Kartenslot (microSD) ist an Bord;
Der eingebaute BM8563 RTC-Chip sorgt für eine genaue Zeitmessung und eine Sleep-Timer-Weckfunktion; für die Tonausgabe wird ein 16-Bit-I2S-Leistungsverstärker-Chip AW88298 verwendet, und der Rumpf hat einen eingebauten 1-W-Lautsprecher; für die Toneingabe wird ein ES7210-Audiodecodierungschip und ein doppelter Mikrofoneingang verwendet; an der Seite des Rumpfes befinden sich ein unabhängiger Einschaltknopf und ein Neustartknopf (RST), eine selbstgebaute Verzögerungsschaltung, mit der du durch langes Drücken des Reset-Knopfes in den Programmdownloadmodus gelangst.

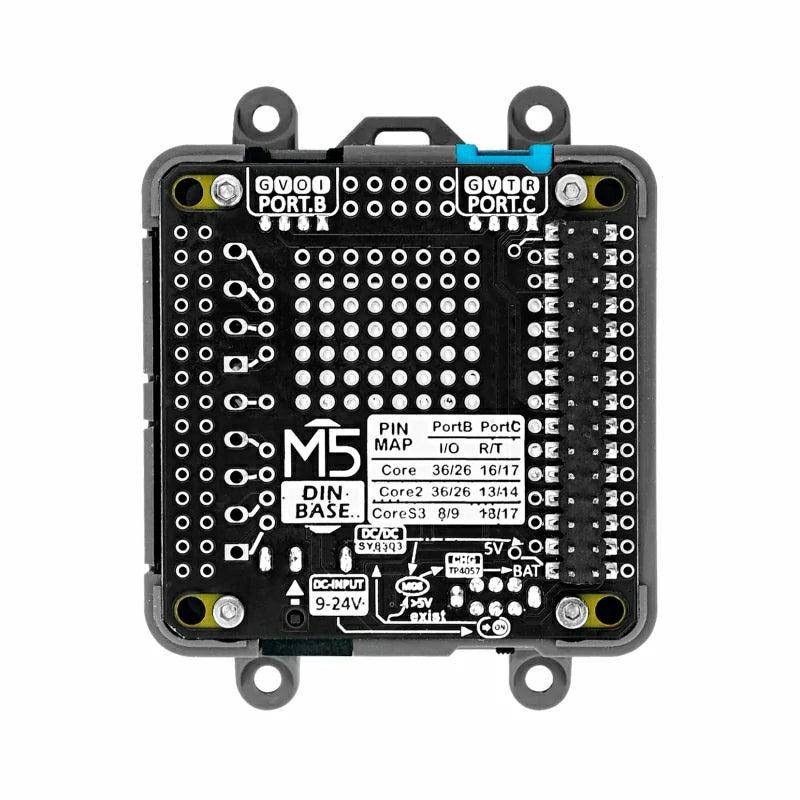

Das CoreS3 Set wird standardmäßig mit einem DinBase Sockel geliefert, der für die Befestigung auf einer Din-Schiene, an der Wand oder mit Schrauben geeignet ist; er kann mit externen 12V Gleichstrom (unterstützt 9~24V) oder einer internen 500mAh Lithiumbatterie betrieben werden; der DinBase bietet mehrere Proto-Positionen zum Selbermachen. Das fertige Produkt eignet sich für Szenarien wie die Entwicklung des Internets der Dinge, verschiedene DIY-Projekte, Smart-Home-Kontrollsysteme und industrielle Automatisierungssysteme.
Features
Entwickelt auf Basis von ESP32, unterstützt WiFi @16M Flash, 8M PSRAM
Eingebaute Kamera, Näherungssensor, Lautsprecher, Betriebsanzeige, RTC, I2S-Verstärker, duales Mikrofon, Kondensator-Touchscreen, Power-Button, Reset-Button, Gyroskop
TF-Kartensteckplatz
Hochfestes Glas
Unterstützt OTG- und CDC-Funktionen
AXP2101 Power Management, stromsparendes Design
Unterstützte Programmierplattformen: Arduino, UIFlow
Lieferumfang
1 × CoreS3
1 × DinBase
