Überblick
45°-Steckrichtung
Schraubklemmen
8(4)R Kontakte
Aufputz
Aderndurchmesser: 0,4 bis 0,8 mm
ISDN-Abschlusswiderstände 2x100 Ohm
45°-Steckrichtung
Schraubklemmen
8(4)R Kontakte
Aufputz
Aderndurchmesser: 0,4 bis 0,8 mm
ISDN-Abschlusswiderstände 2x100 Ohm

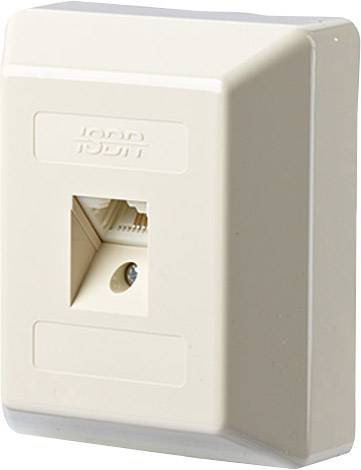

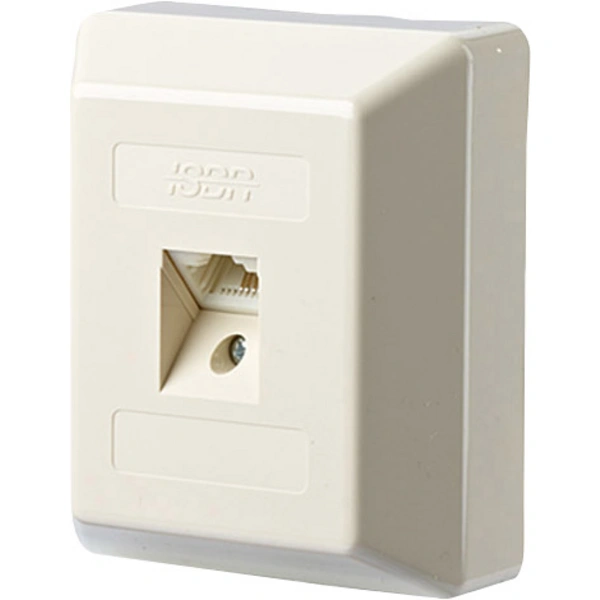

Die Aufputz-Anschlusseinheit (Cat.3 Klasse C) ist mit einer RJ45-Buchse bestückt. Durch die 45°-Steckrichtung fällt die Anschlussleitung des Terminals ohne Überstand nach unten. Die Schraubklemmen ermöglichen je Klemmstelle den Anschluss von maximal 3 Adern mit einem Durchmesser von 0,4 bis 0,8 mm. Die Buchse ist mit 8(4)R Kontakten bestückt. Der S0- bzw. UP0-Bus wird an der 4-poligen Schraubklemme angeschlossen. Die ISDN-Abschlusswiderstände 2x100 Ohm sind integriert und schaltbar.
Cat.3
Klasse C
45°-Steckrichtung
Anschluss von maximal 3 Adern
Aderndurchmesser: 0,4 bis 0,8 mm
8(4)R Kontakte
Cat.3
Klasse C
45°-Steckrichtung
Anschluss von maximal 3 Adern
Aderndurchmesser: 0,4 bis 0,8 mm
8(4)R Kontakte
Metz Connect, 130039001-I, BTR, BTR Netcom, A0-11
