Adafruit STEMMA Piezo Driver Amp PAM8904 Audio Amplifier JST PH2.0 5791

Überblick

Adafruit STEMMA Piezo Driver Amp PAM8904 Audio Amplifier JST PH2.0 5791

Beschreibung

Piezos machen Geräusche, wenn man eine Wechselspannung an sie anlegt: und je größer die Vss, desto lauter sind sie. Mit Ihrem standardmäßigen 3-V-Logik-Mikrocontroller können Sie 3 Vpp mit einem PWM-Ausgang oder 6 Vpp Differential mit zwei komplementären Ausgängen erzeugen. Aber was ist, wenn Sie es noch lauter wollen? Oder wenn Sie einen Piezo verwenden, um die Entfernung mithilfe von Ultraschallreflexionen zu erfassen?

Wir haben den schicken PAM8904 gefunden, einen Verstärker, der speziell für den Antrieb von Piezoelementen entwickelt wurde – und im Gegensatz zu Audioverstärkern für bis zu 300 kHz geeignet ist! Es handelt sich um einen Piezotreiber mit geschalteter Kapazität, der über einen Bridge-Tied-Load-Ausgang (BTL) und eine bis zu dreifache Spannungsvervielfachung dank einer integrierten Boosting-Schaltung für bis zu ~13 Vpp verfügt.

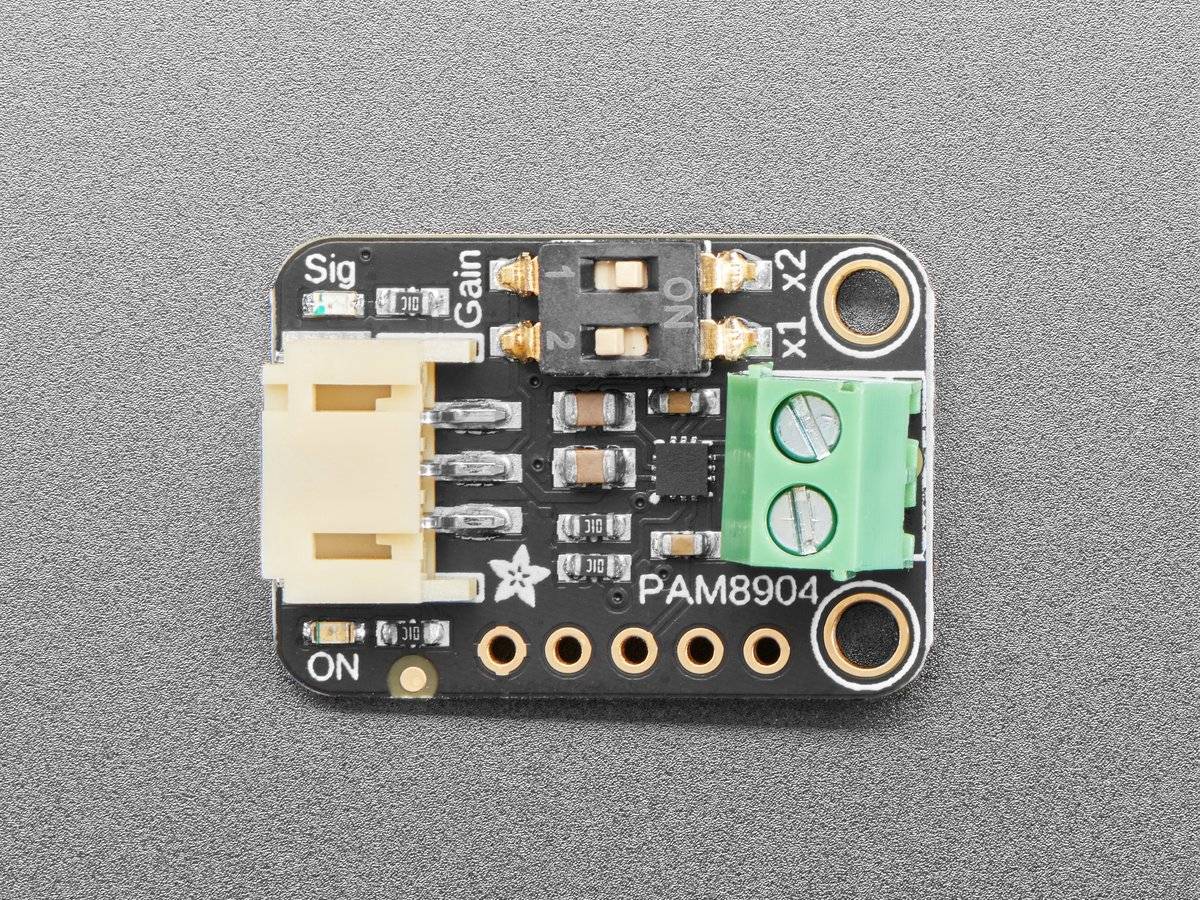

Wir haben einen schnellen Ausbruch in unserem 2-mm-JST-PH-STEMMA-Formfaktor entwickelt, um es jedem leicht zu machen, der seine Brüste sehr laut piepen möchte.

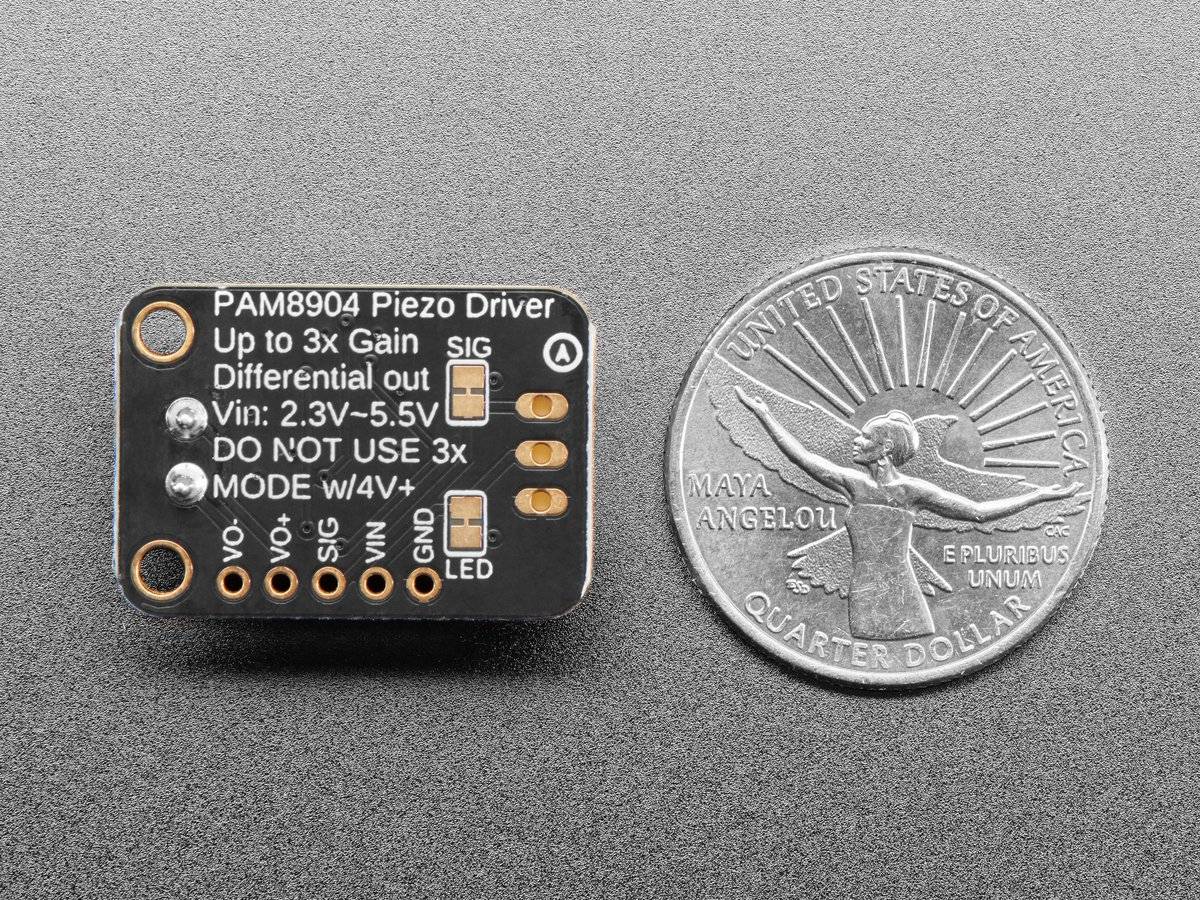

Bitte beachten Sie: Wenn Sie den Treiber mit 5 VDC betreiben, stellen Sie die Verstärkung nicht auf x3 ein, da der 15-V-Ausgang höher ist, als der Treiber spezifiziert ist. (Ja, wir haben uns auch irgendwie gefragt, warum der Chiphersteller erlaubt es). Wenn Sie also 3,3 V Strom verwenden, ist eine 3-fache Verstärkung in Ordnung und ergibt etwa 10 V Ausgangsspannung. Wenn Sie jedoch mit 5 V Strom betreiben, verwenden Sie maximal die 2-fache Verstärkung, um das Maximum beizubehalten Spannung bei 10V.

Piezoelement und 3-poliges JST PH-Kabel nicht im Lieferumfang enthalten! Aber wir haben sie im Shop vorrätig, wenn Sie sie separat abholen möchten.

Technische Details

• Produktabmessungen: 22,5 mm x 17,7 mm x 10,2 mm / 0,9" x 0,7" x 0,4"
• Produktgewicht: 2,8 g/0,1 Unzen

Stichwörter

Adafruit, STEMMA, Piezo, Driver, Amp
