Beschreibung

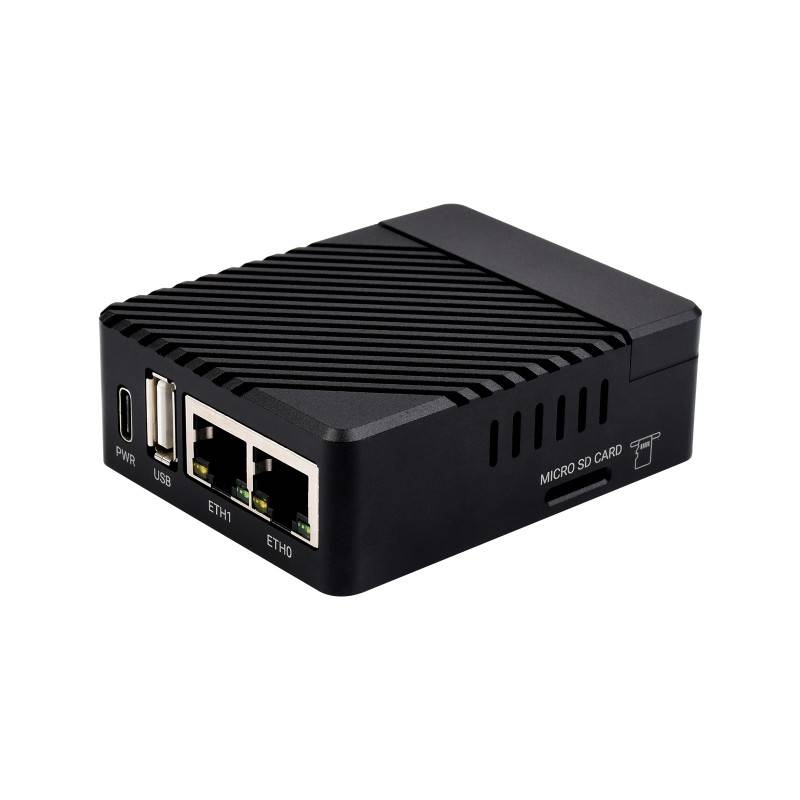

Waveshare CM4-DUAL-ETH-MINI Dual Gigabit Ethernet Mini-Computer Kit für Raspberry Pi Compute Module 4
Das Waveshare CM4-DUAL-ETH-MINI ist ein Mini-Computer-Kit für das Raspberry Pi Compute Module 4. Es besteht aus einem Dual Gigabit Ethernet Base Board, einem Aluminiumgehäuse mit Lüfter und einem Netzteiladapter. Das Base Board verfügt über einen CM4-Sockel, der für alle Varianten des Compute Module 4 geeignet ist, zwei RJ45-Gigabit-Ethernet-Anschlüsse, einen USB-2.0-Port, einen Raspberry Pi 40PIN-GPIO-Header sowie einen TF-Kartensteckplatz für CM4-Lite-Varianten ohne eMMC. Außerdem sind ein SH1.0-Lüfteranschluss, ein Reset-Taster und ein Boot-Schalter vorhanden. Die Stromversorgung erfolgt über eine USB-C-Schnittstelle mit 5V Eingangsspannung.
Das Aluminiumgehäuse sorgt für eine effiziente Wärmeableitung durch großflächige thermische Leitfähigkeit und integrierte Belüftungsschlitze. Es ist mit einem magnetischen, abnehmbaren Deckel ausgestattet, der eine einfache Handhabung und einen besseren Schutz für die GPIO-Pins bietet. Die integrierte Lüftersteuerung ermöglicht die Anpassung der Lüftergeschwindigkeit. Das Kit ist geeignet für Anwendungen im Bereich Netzwerktechnik, Routerlösungen und industrielle Einsätze mit besonderen Funktionsanforderungen.
Dieses Produkt bietet eine kompakte Lösung für die Nutzung des Raspberry Pi Compute Module 4 in Netzwerkanwendungen mit Dual-Gigabit-Konnektivität und optimierter Kühlung.
Merkmale im Überblick
- Unterstützt alle Varianten des Raspberry Pi Compute Module 4
- Dual Gigabit Ethernet RJ45-Anschlüsse
- USB 2.0-Port und 40PIN GPIO-Header
- TF-Kartensteckplatz für CM4-Lite-Varianten
- Aluminiumgehäuse mit magnetischem Deckel und integrierter Lüftersteuerung
- Raspberry Pi Compute Module 4 (Lite und eMMC-Varianten)
- CM4-Sockel für alle CM4-Varianten
- Netzwerk: 2x Gigabit Ethernet RJ45
- USB: USB 2.0-Port
- GPIO: Raspberry Pi 40PIN-Header
- Speicher: TF-Kartensteckplatz für CM4-Lite
- Lüfteranschluss: 4-poliger SH1.0-Port, 5V
- Stromversorgung: 5V, USB-C-Schnittstelle
- Abmessungen: 55,0 x 68,0 mm
Zum Anschluss verschiedener HAT-Module
Geeignet für alle Varianten des Compute Module 4
Zwei RJ45-Gigabit-Ethernet-Ports, kompatibel mit 10/100/1000M
ETHERNET 0: Original-Netzwerkport des CM4
ETHERNET 1: PCIe-erweiterter Netzwerkport
Zum Anschluss verschiedener USB-Geräte
Zum Anschluss eines Kühlventilators, unterstützt Drehzahlregelung und Messung
ON: Das CM4 wird über die USB-C-Schnittstelle gestartet
OFF: Das CM4 wird von eMMC oder TF-Karte gestartet
5V/2,5A Stromversorgung oder zum Programmieren des eMMC
Zum Anschluss einer TF-Karte mit vorinstalliertem Image (nur für Lite-Variante)
Gigabit-Netzwerkkarten-Chip
PWR: Zeigt den Stromversorgungsstatus des Raspberry Pi an
SYS: Zeigt den Betriebsstatus des Raspberry Pi an
EEPROM_WP: Verhindert das Überschreiben des EEPROM
WiFi_DIS: Deaktiviert WiFi, nur für CM4-Versionen mit Wireless
BT_DIS: Deaktiviert Bluetooth, nur für CM4-Versionen mit Wireless
- Magnetischer Deckel für einfachen Zugriff und Schutz der GPIO-Pins
- LED-Statusanzeigen für Betrieb und Systemstatus

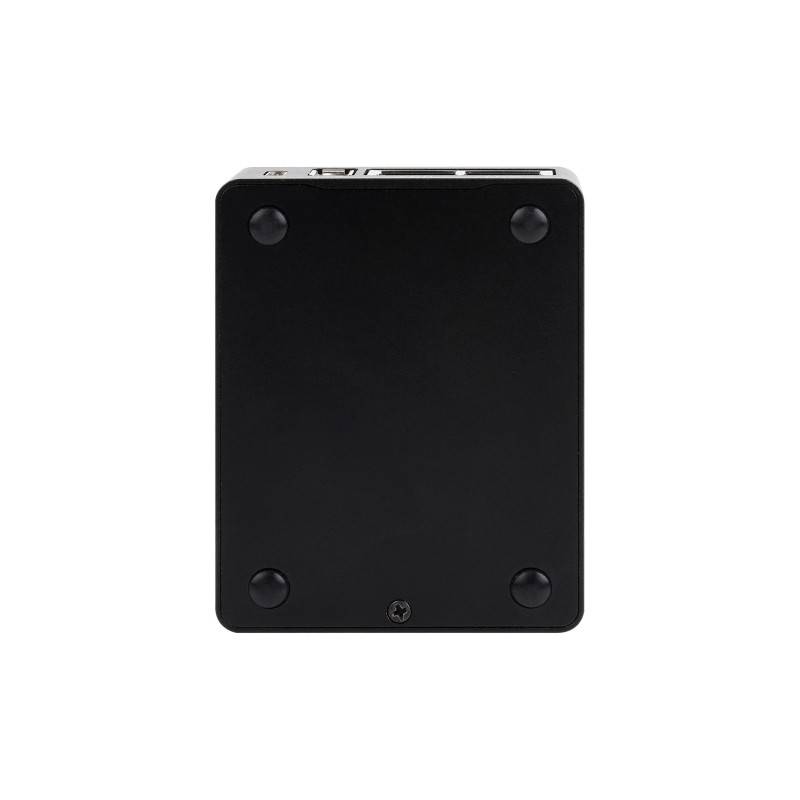

- Rutschfeste Gummifüße (nicht vormontiert)
- CM4-DUAL-ETH-MINI mit montiertem Aluminiumgehäuse
- Schraubendreher
- 2x Wärmeleitpads
- 4x schwarze rutschfeste Gummifüße
- Produktwiki und Anleitung
