Beschreibung

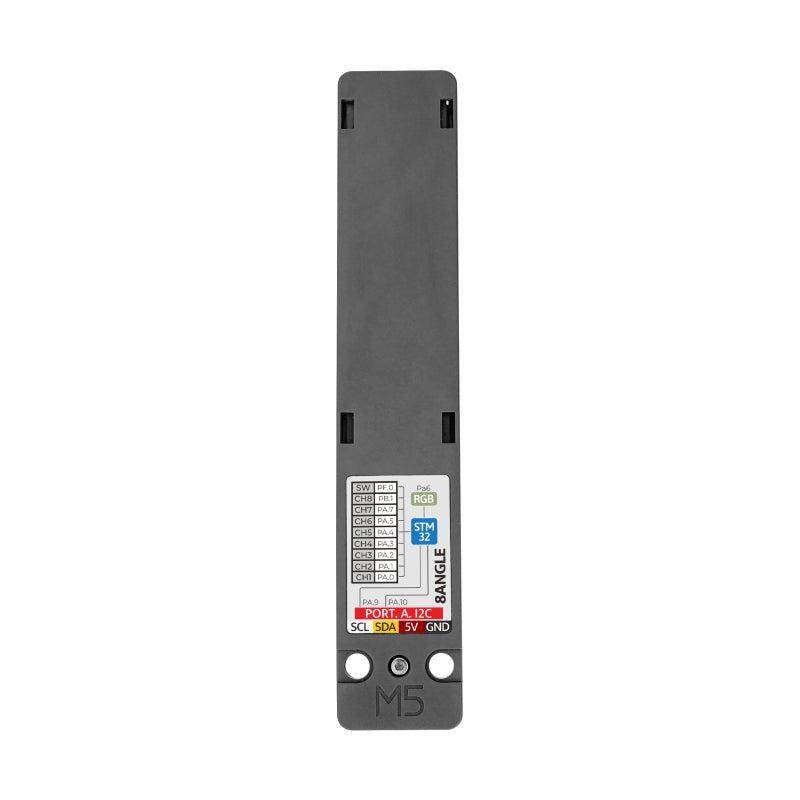

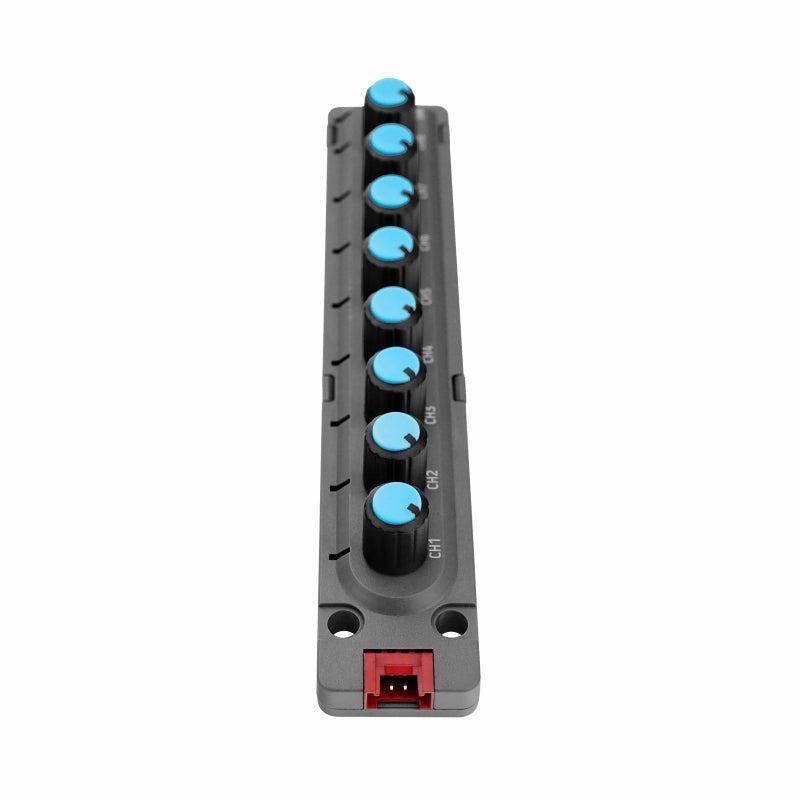

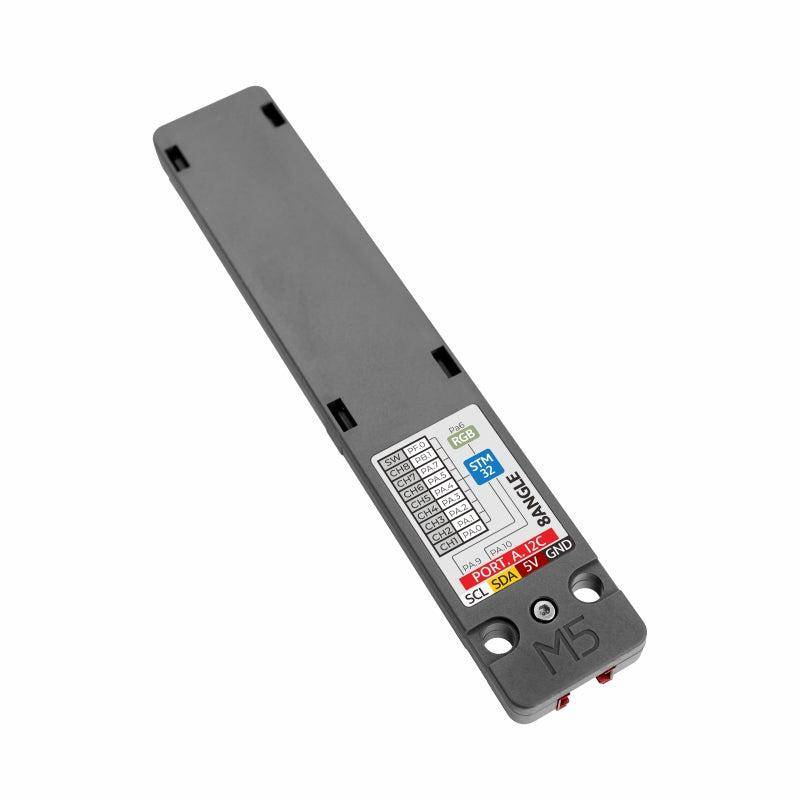

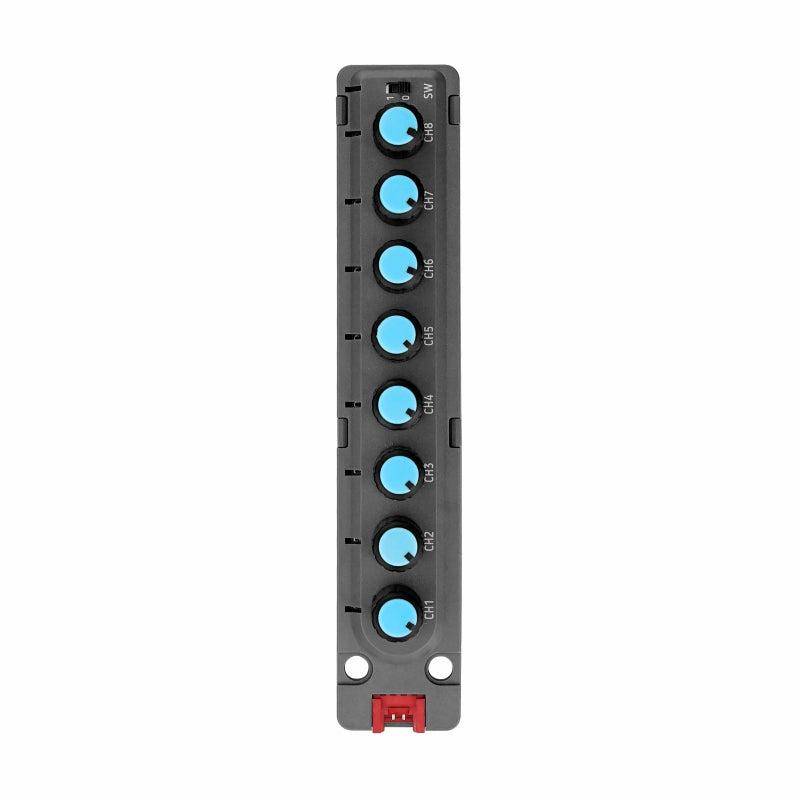

UNIT 8Angle ist eine Eingabeeinheit mit 8 einstellbaren Potentiometern, einem internen STM32F030-Mikrocomputer als Erfassungs- und Kommunikationsprozessor und einer I2C-Kommunikationsschnittstelle zum Host-Computer. Jedes einstellbare Potentiometer entspricht einer RGB-LED-Leuchte, und es gibt auch einen physischen Kippschalter und die dazugehörige RGB-LED-Leuchte, die eine 5V->3V3-DCDC-Schaltung enthält.
Das Gerät kann für mehrkanalige absolute Steuerwerteingaben verwendet werden, die entsprechende RGB-Lampe kann verschiedene Zustände anzeigen, und der Kippschalter kann für mehrkanalige Schalteingaben verwendet werden. Es kann als Roboter mit mehreren Freiheitsgraden oder als Anwendung für die Musikentzerrung verwendet werden.
Features
8-kanaliges einstellbares Potentiometer
8 Kanäle entsprechen RGB-Lichtern
I2C Kommunikation
Kippschalter können für mehrkanalige Schalteingänge verwendet werden
Lieferumfang
1x 8-Winkel-Einheit
1x HY2.0-4P Kabel (5cm)
Anwendungsbeispiele
Robotergelenksteuerung mit mehreren Freiheitsgraden
Aspekte der Musikausgleichssteuerung
Spezifikationen
RessourcenParameterMCUSTM32F030F4P6LDOME6210A33M3GRGBSK6812-3535Eingangsspannung5vI2C-Kommunikationsadresse0x43Produktgröße128mm × 24mm ×22.7mmPackungsgröße130mm × 27.7mm ×27.7mmProduktgewicht34,9gPackungsgewicht44,3gDokumente / Tutorials
