Beschreibung

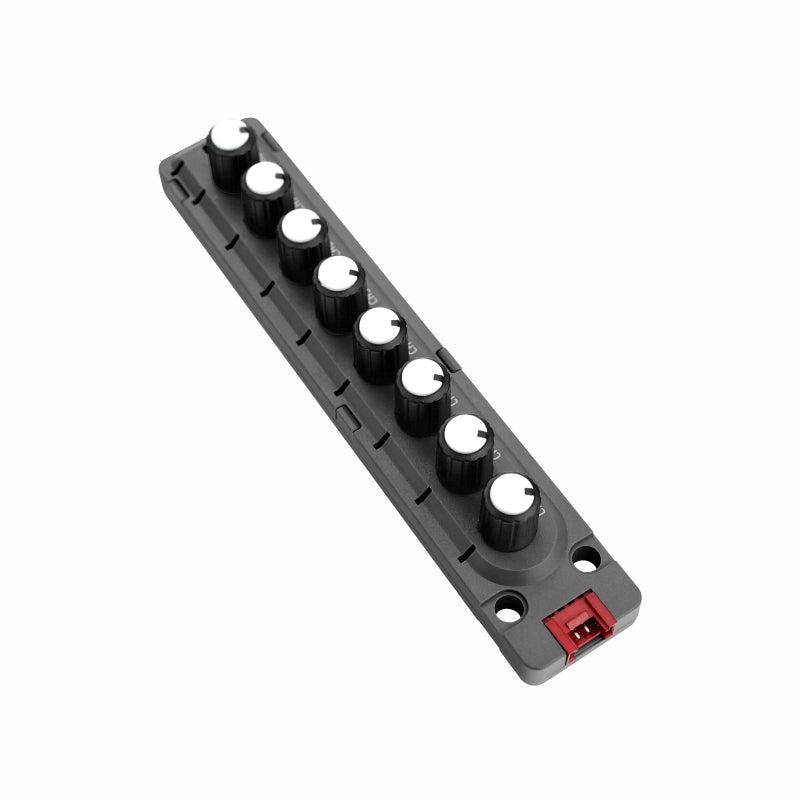

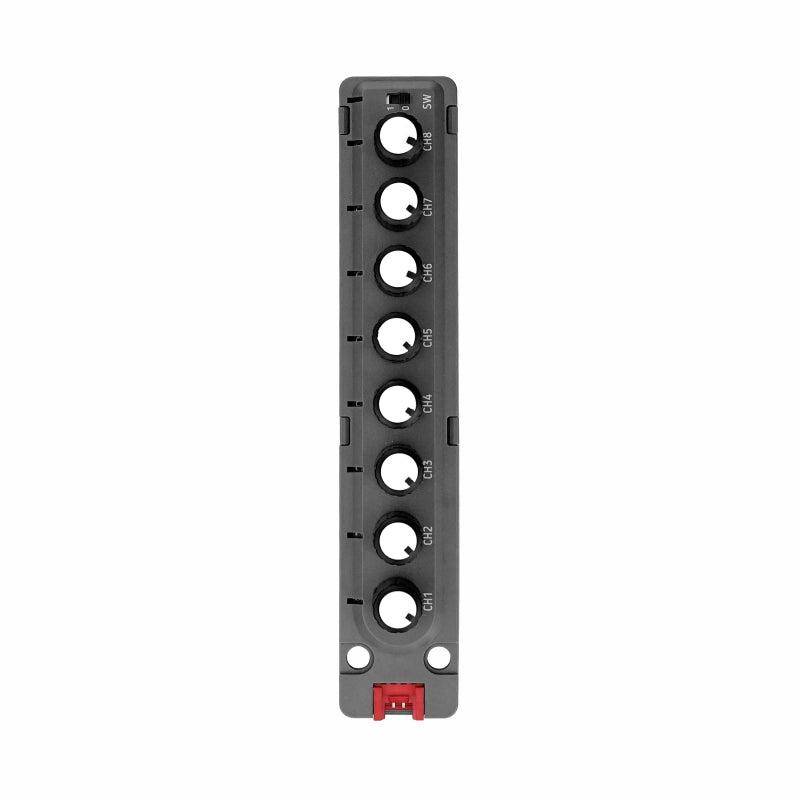

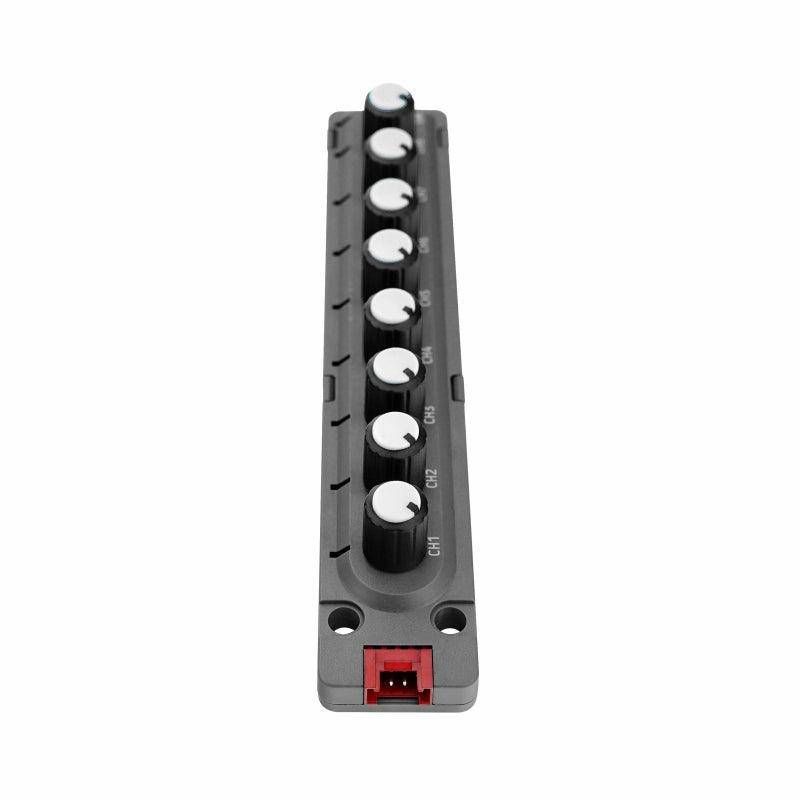

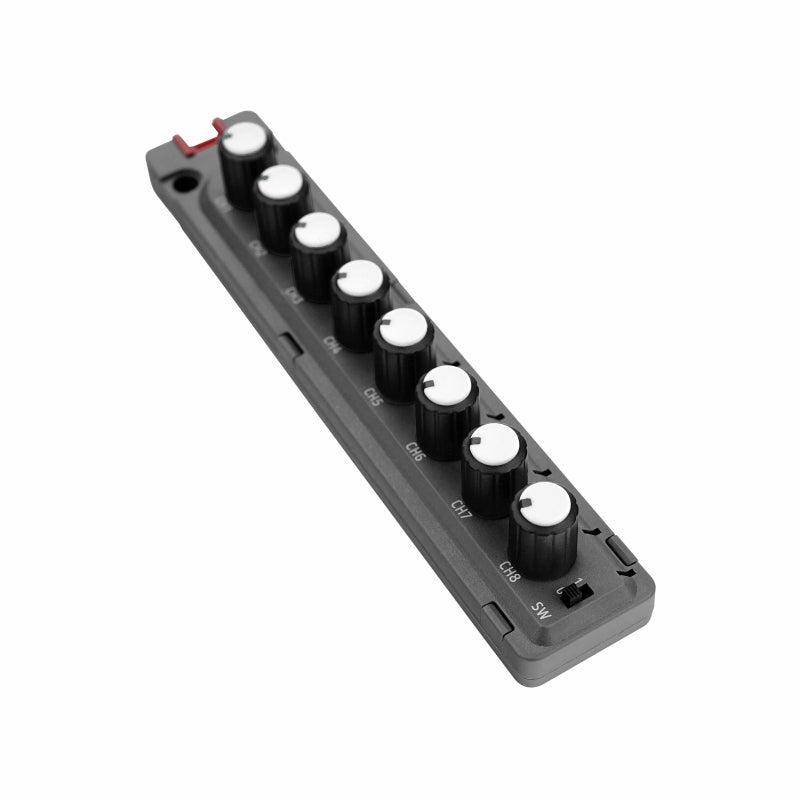

UNIT 8 EnCoder ist ein Satz von 8 Drehgebern als eine der Eingabeeinheit, die interne Verwendung von STM32 Single-Chip-Mikrocomputer als die Erfassung und Kommunikation Prozessor, und der Host-Computer mit I2C-Kommunikationsschnittstelle, jeder Drehgeber entspricht 1 RGB-LED-Licht, Encoder zusätzlich zu linken und rechten Drehung, sondern auch radial gedrückt, zusätzlich zu einer physischen Kippschalter und seine entsprechenden RGB-LED-Licht, einschließlich 5V->3V3 DCDC-Schaltung.
Das Gerät kann für die Eingabe von relativen Mehrkanal-Steuerwerten verwendet werden, die entsprechende RGB-Lampe kann verschiedene Zustände anzeigen, und der Kippschalter kann für die Eingabe von Mehrkanal-Schaltgrößen verwendet werden. Es kann als Roboter mit mehreren Freiheitsgraden oder zur Musikentzerrung eingesetzt werden.
Features
8-Kanal-Drehgeber
8 Kanäle entsprechen den RGB-Lichtern
I2C-Kommunikation
Kippschalter können für mehrkanalige Schalteingänge verwendet werden
Radialdruckfunktion
HY2.0-4P Schnittstelle
2x LEGO kompatible Löcher
Lieferumfang
1x 8Encoder Einheit
1x HY2.0-4P Kabel (20cm)
Beispielanwendungen
Robotergelenksteuerung mit mehreren Freiheitsgraden
Aspekte der Musikausgleichssteuerung
Mehrkanalige Lichtsteuerung
SpezifikationenRessourcenParameterMCUSTM32F030C8T6RGBWS2812C-2020Eingangsspannung5vI2C-Kommunikationsadresse0x41Produktgröße128mm × 24mm ×22.7mmPackungsgröße130mm × 27.7mm ×27.7mmProduktgewicht42,8gPackungsgewicht52,4g
