Beschreibung

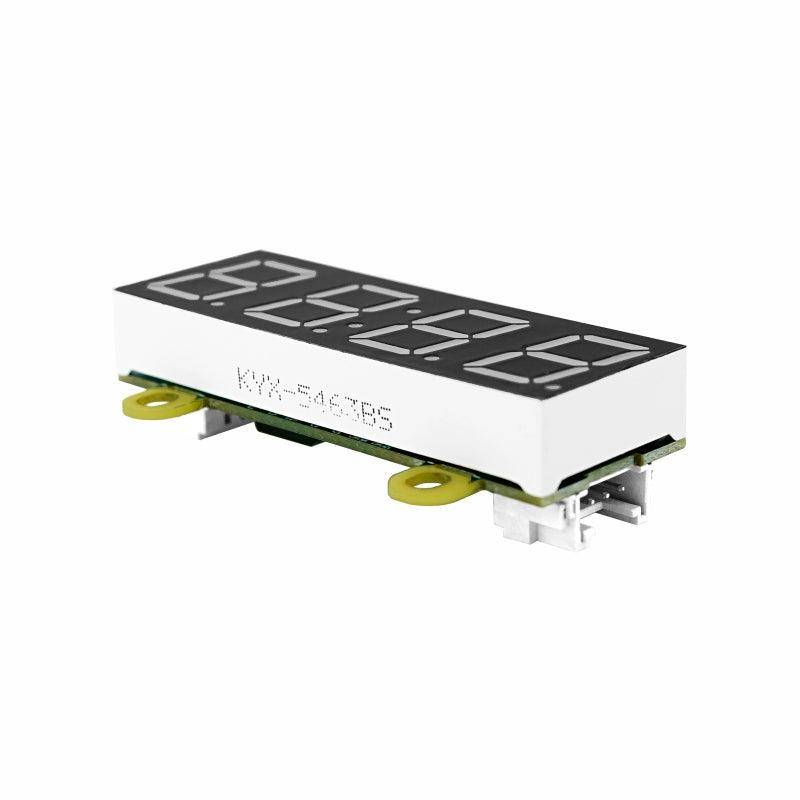

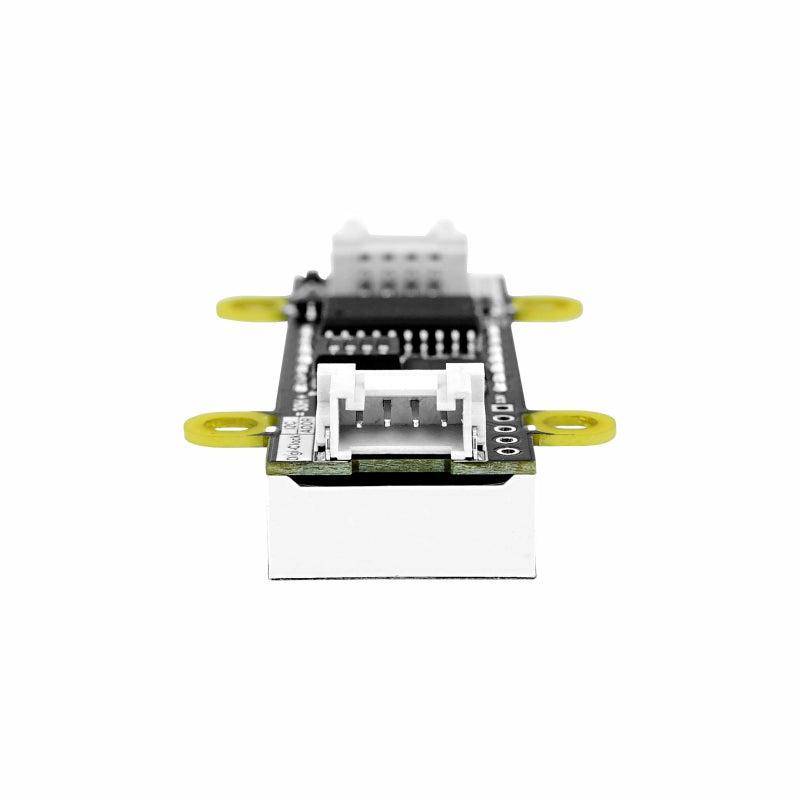

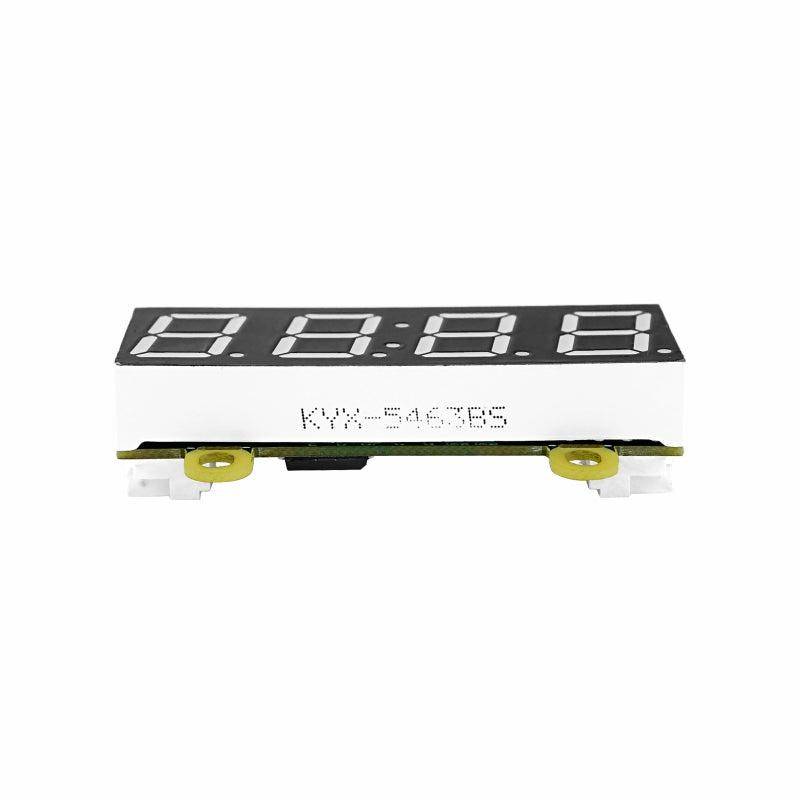

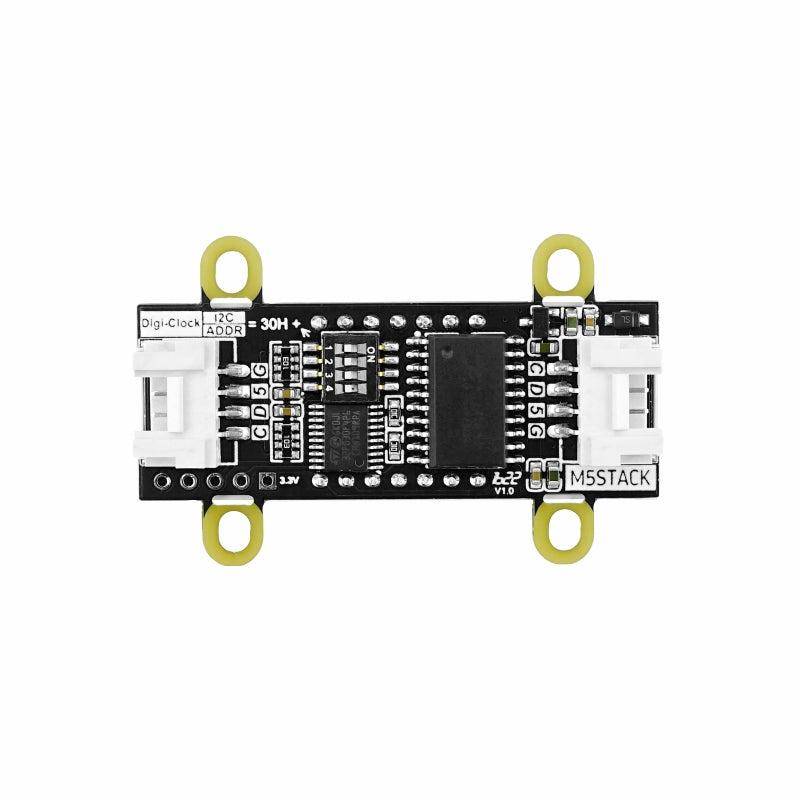

Die UNIT-Digi-Clock ist ein 2,1 Zoll großes 4-stelliges 7-Segment-Anzeigemodul. Jede Ziffer hat einen Dezimalpunkt und eine zusätzliche Leitung für Doppelpunkte in der Mitte, die Dezimalzahlen und die Uhrzeit anzeigen kann. Dieses Modul verwendet den TM1637 als Treiber-IC und den STM32F030 für die I2C-Kommunikation. Die I2C-Adresse kann per 4-Bit-Dip-Schalter geändert werden. Die rote LED unterstützt 8 Helligkeitsstufen. Und wir haben 4 Befestigungslöcher vorgesehen.
Eigenschaften
- 4-stelliges rotes Dislpay
- I2C-Anschluss, einstellbare I2C-Adresse
- 8 Helligkeitsstufen
- Niedriger Stromverbrauch
- 4 Befestigungslöcher für mehrere Installationen
- 1x UNIT-Digi-Clock
- 1x HY2.0-4P Kabel (20cm)
| Spezifikation | Parameter |
|---|---|
| MCU | STM32F030 |
| Treiber-IC | TM1637 |
| Kommunikation | I2C, adr: 0x30 |
| Stromversorgung | 5V DC |
| Nettogewicht | 12,5g |
| Bruttogewicht | 17.8g |
| Produktabmessungen | 50 * 31 * 14mm |
| Abmessung des Pakets | 136 * 92 * 15mm |
Dokumente / Downloads
- M5Stack Docs
