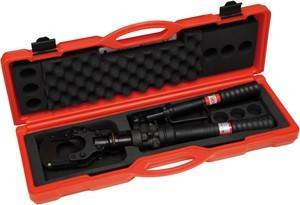

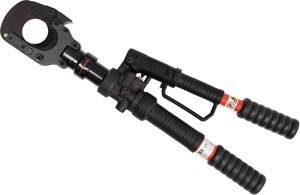

Intercable Tools Handkabelschneider HSI50F

2.309,39 €
inkl. MwSt.
zzgl.
Lieferzeit: 3-4 Wochen
im Zulauf
Verkauf & Versand:
Intercable Tools Handkabelschneider HSI50F
2.309,39 €
inkl. MwSt.
zzgl.

Produktbeschreibung

Überblick

geeignet zum Schneiden von Aluminiumkabeln und Kupferkabeln mit Stahlarmierung bis zu einem maximalen Durchmesser von 50mm, leichte und kompakte Konstruktion, Schneidkopf mit Klappverschluss und Messerführung 270 Grad drehbar, Schnellvorschub durch Doppelkolbenhydraulik, Einhandbedienung im Schnellvorschub durch Inneren Griff möglich, integrierte Druckbegrenzung, Schneidbereich Durchmesser 50mm, Schneidkraft 60kN, Betriebsdruck 700bar

Beschreibung

  • hersteller: Intercable Tools
  • bezeichnung: Handkabelschneider hydraul. max. 50mm
  • typ: HSI50F
  • ausführung/betätigung: hand-hydraulisch
  • geeignet für max. kabeldurchmesser: 50 mm
  • geeignet für mehrdrähtige leiter: ja
  • geeignet für feindrähtige leiter: ja
  • geeignet für massive leiter: nein
  • geeignet für stahldrahtumflechtung: nein
  • gesamtlänge: 607 mm
  • schneidkopf auswechselbar: nein
  • schneidbacken auswechselbar: ja
  • mit abisolierfunktion: ja
  • isoliert: nein
  • schutzisoliert 1000 v: nein
  • griffausführung: 1-Komponenten
  • mit aufprallschutz: nein
