Beschreibung

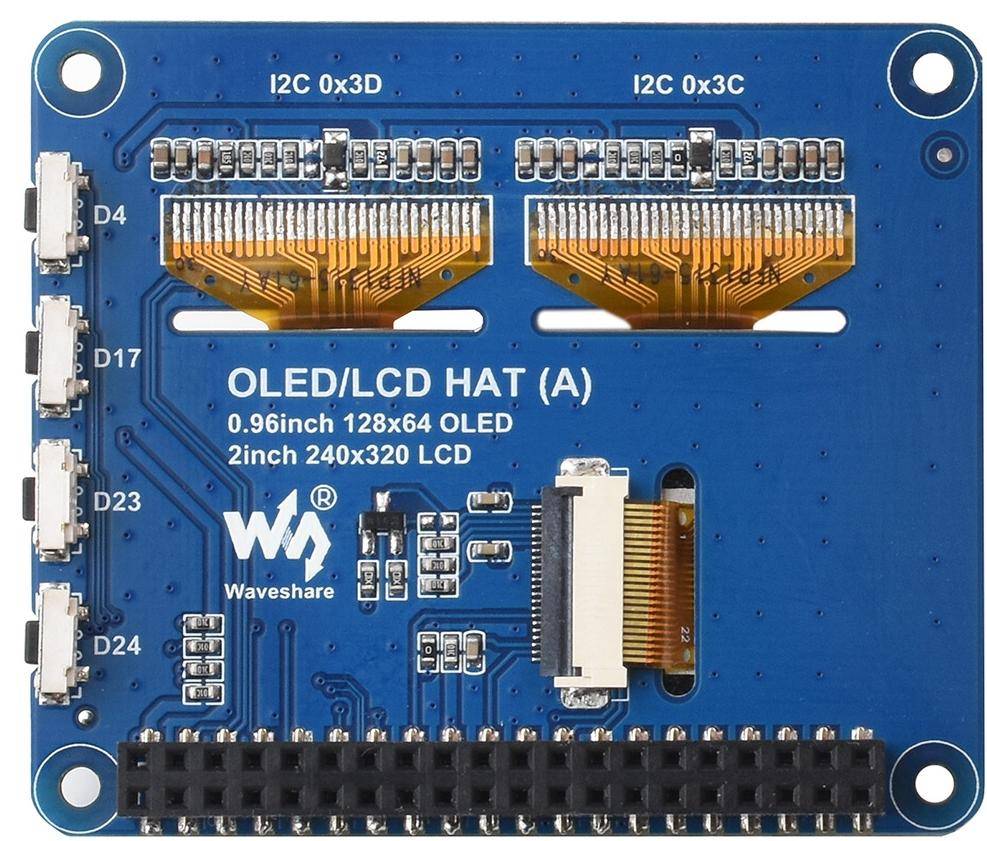

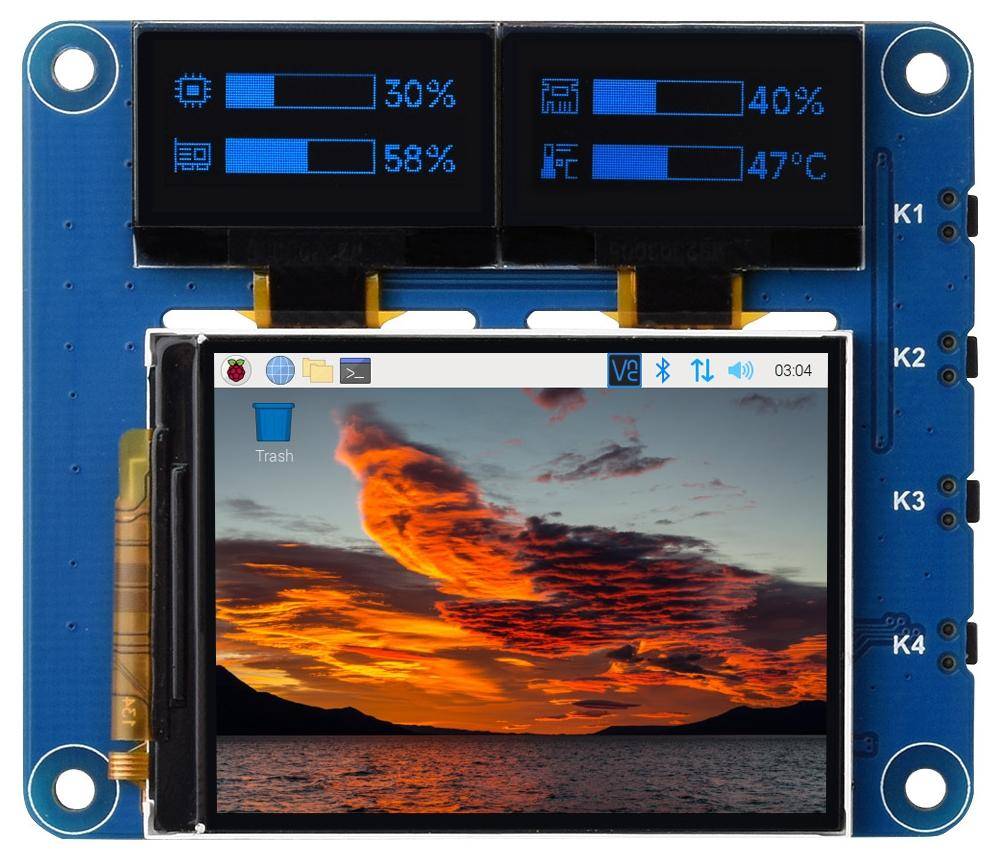

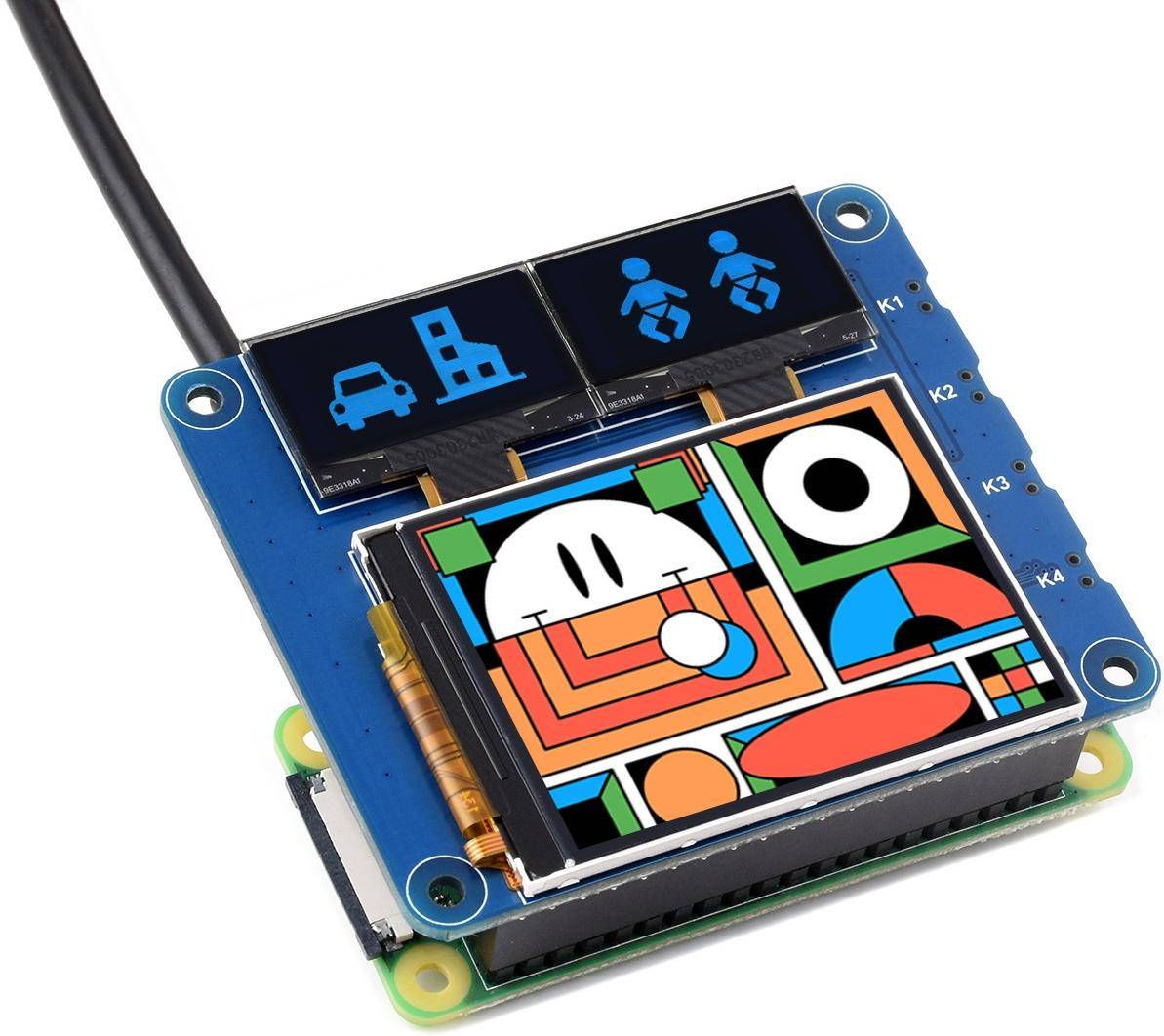

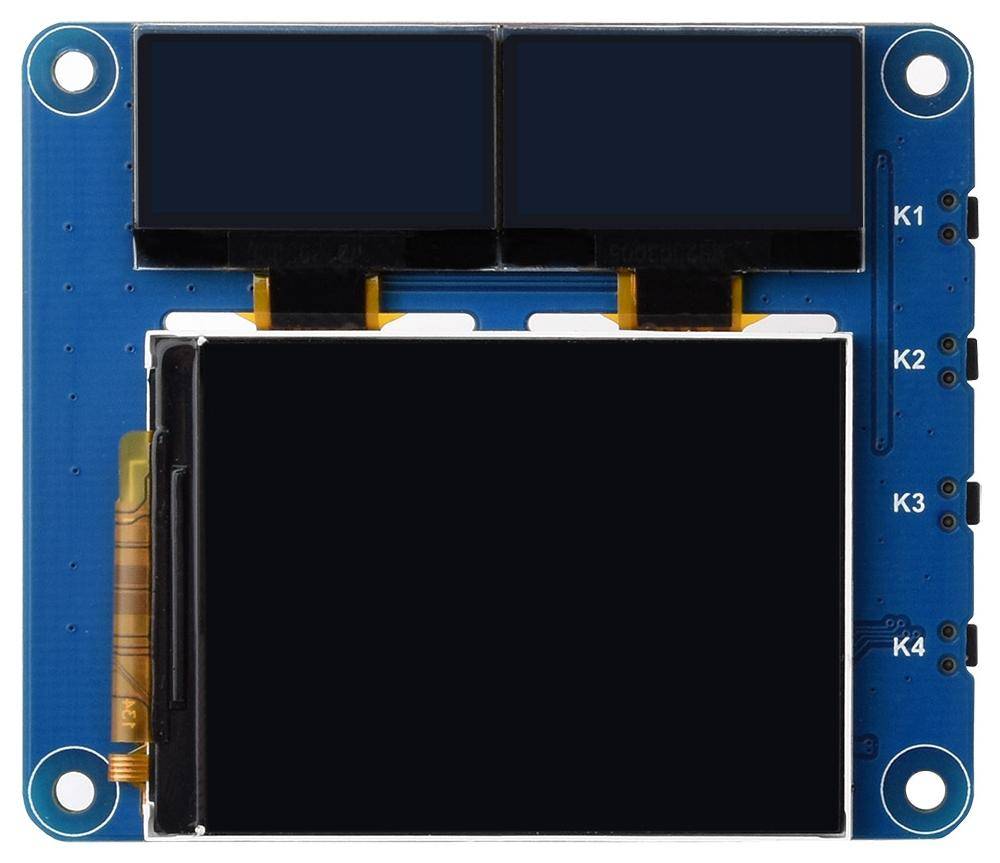

Raspberry Pi OLED/LCD HAT mit 2 Zoll IPS LCD Hauptbildschirm und zwei 0,96 Zoll blauen OLED Nebenbildschirmen
Dieses OLED/LCD HAT für den Raspberry Pi verfügt über einen 2 Zoll großen IPS LCD-Hauptbildschirm und zwei 0,96 Zoll große blaue OLED-Nebenbildschirme. Es ist mit dem Standard-Raspberry Pi 40PIN GPIO-Header kompatibel und unterstützt eine Vielzahl von Raspberry Pi-Serienplatinen.
Merkmale im Überblick
Standard Raspberry Pi 40PIN GPIO-Header, kompatibel mit Raspberry Pi-Serienplatinen
2 Zoll großer IPS LCD-Hauptbildschirm mit eingebautem ST7789VW-Treiberchip, SPI-Schnittstellenkommunikation, unterstützt 262K-Farbanzeige, 240×320 Auflösung
Zwei 0,96 Zoll große OLED-Nebenbildschirme mit eingebautem SSD1315-Treiberchip, I2C-Schnittstellenkommunikation, blaue Anzeigefarbe, 128×64 Auflösung, können verwendet werden, um wichtige Informationen, Statusindikatormeldungen oder kleine Grafiken anzuzeigen
Vier benutzerdefinierte Tasten an Bord für erweiterte Anwendungen
Online-Entwicklungsressourcen und Handbuch verfügbar (Raspberry Pi/VisionFive2/Arduino/STM32, etc.)
Technische Daten
Hauptbildschirm: 2 Zoll IPS LCD, 240×320 Auflösung
Nebenbildschirme: Zwei 0,96 Zoll OLED, 128×64 Auflösung
Schnittstellen: SPI für Hauptbildschirm, I2C für Nebenbildschirme
Treiberchips: ST7789VW für Hauptbildschirm, SSD1315 für Nebenbildschirme
Anzeigefarben: Hauptbildschirm: 262K Farben, Nebenbildschirme: Blau
GPIO-Header: Standard Raspberry Pi 40PIN
Lieferumfang
1x OLED/LCD HAT (A)
1x Abstandshalter-Set
Entwicklungsressourcen
Wiki:
