Pololu DRV8434 Stepper Motor Driver Carrier 3762

Überblick

Pololu DRV8434 Stepper Motor Driver Carrier 3762

Beschreibung

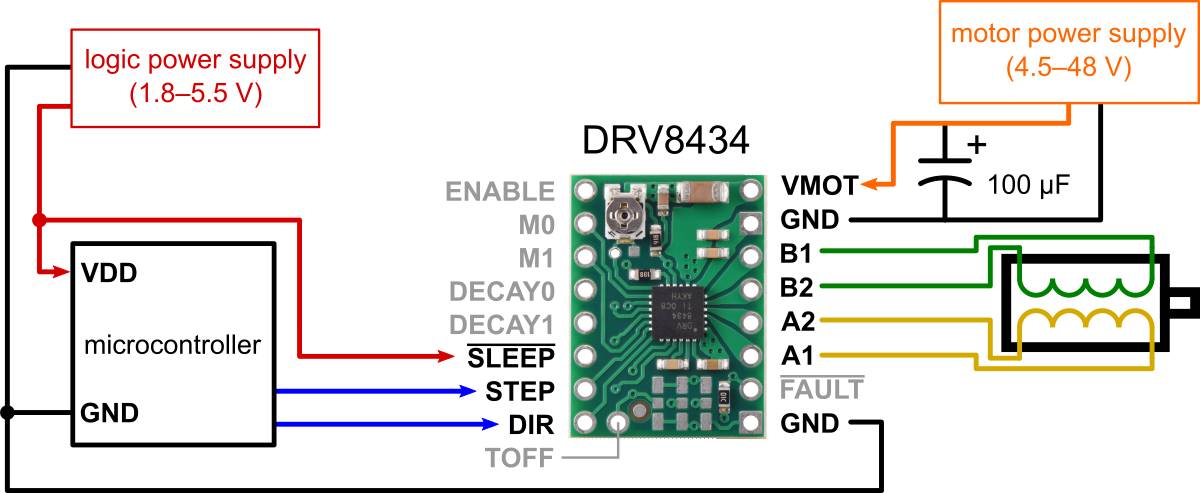

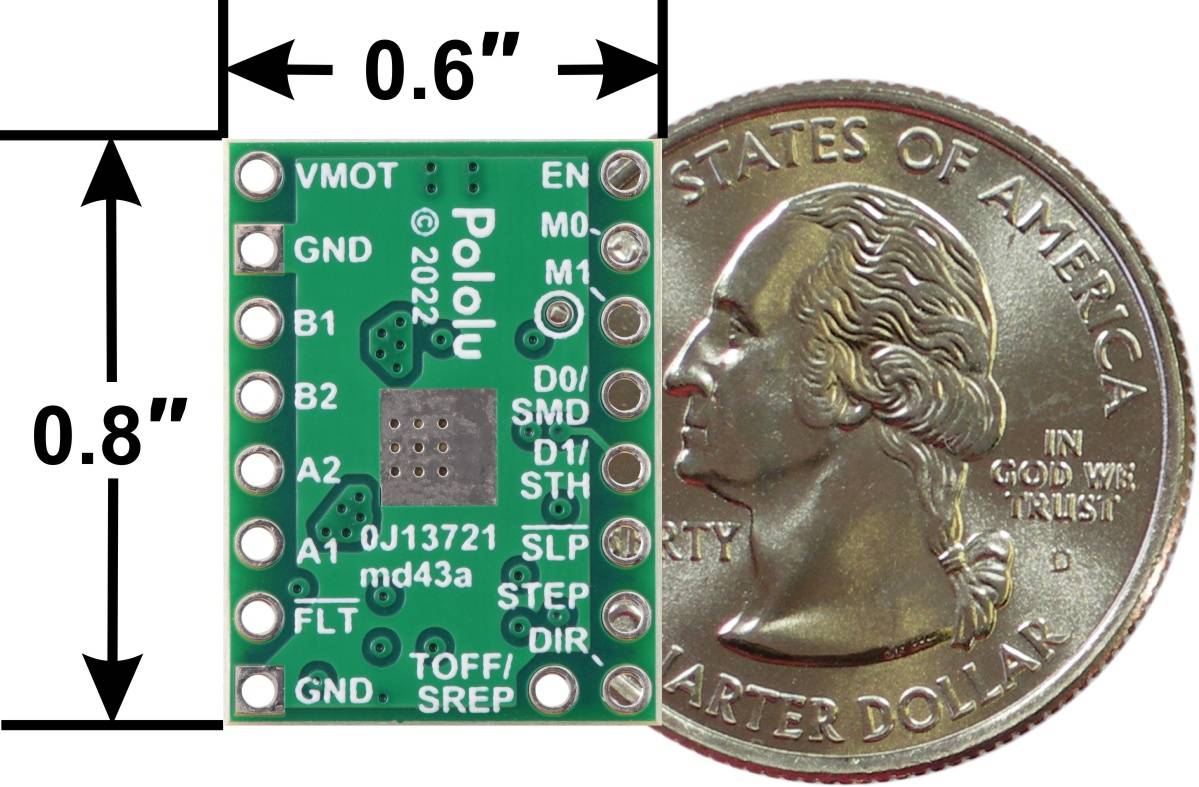

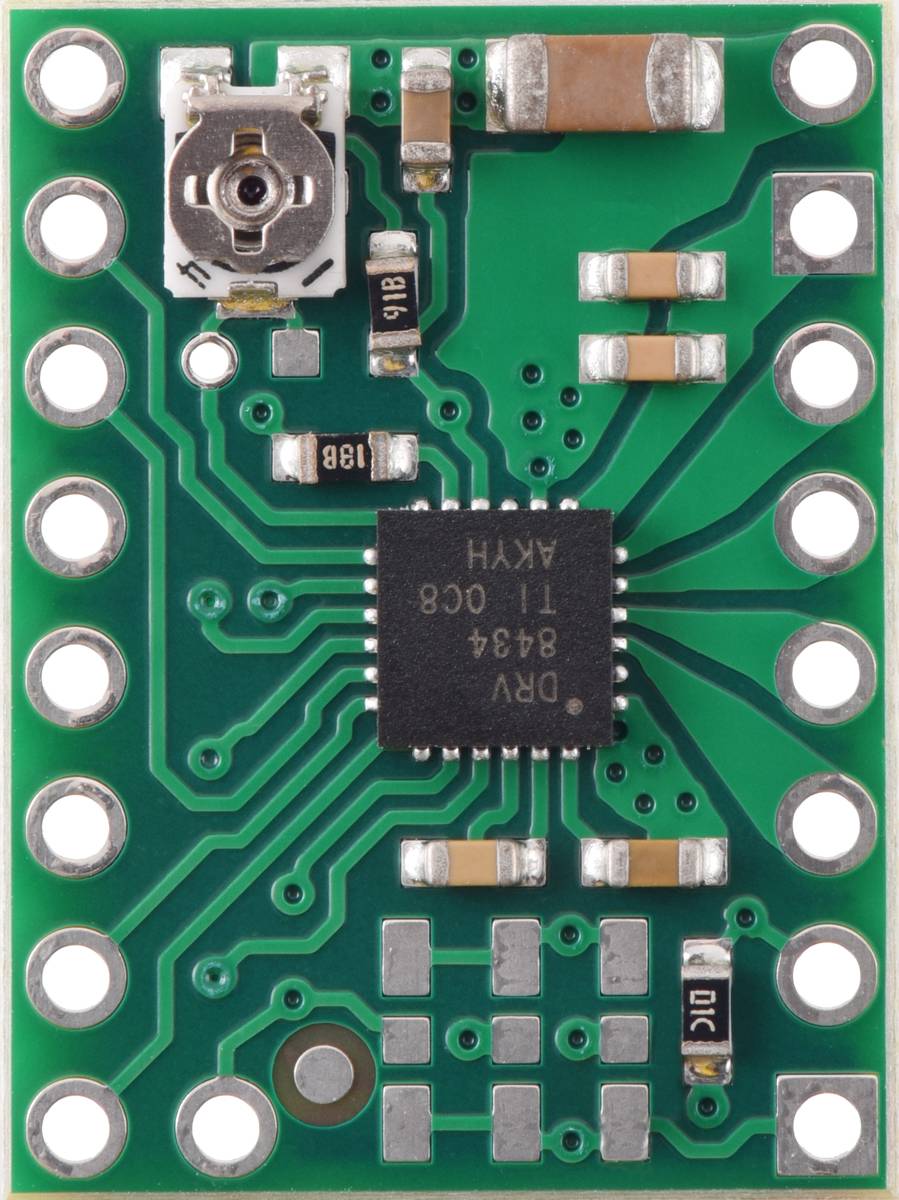

Dieses Breakout-Board für den bipolaren Mikroschritt-Schrittmotortreiber DRV8434 von TI bietet Mikroschritte bis zu 1/256 Schritten und arbeitet mit 4,5 V bis 48 V. Es kann bis zu ca. 1,2 A kontinuierlich pro Phase liefern ohne Kühlkörper oder forcierten Luftstrom (2 A Spitze). Der Treiber verfügt über Eingänge zum Einstellen des Abklingmodus und umfasst zwei Smart-Tune-Stromregulierungsmodi, die Ihnen dabei helfen, sanfte Schritte ohne manuelle Abstimmung zu erreichen. Das Modul verfügt über eine Pinbelegung und Schnittstelle, die denen unserer beliebten A4988-Träger sehr ähnlich sind, sodass es in vielen Anwendungen als direkter Ersatz für diese Platinen verwendet werden kann. Es verfügt über einen integrierten Schutz gegen Unterspannung, Überstrom und Übertemperatur.

Enthaltene Hardware

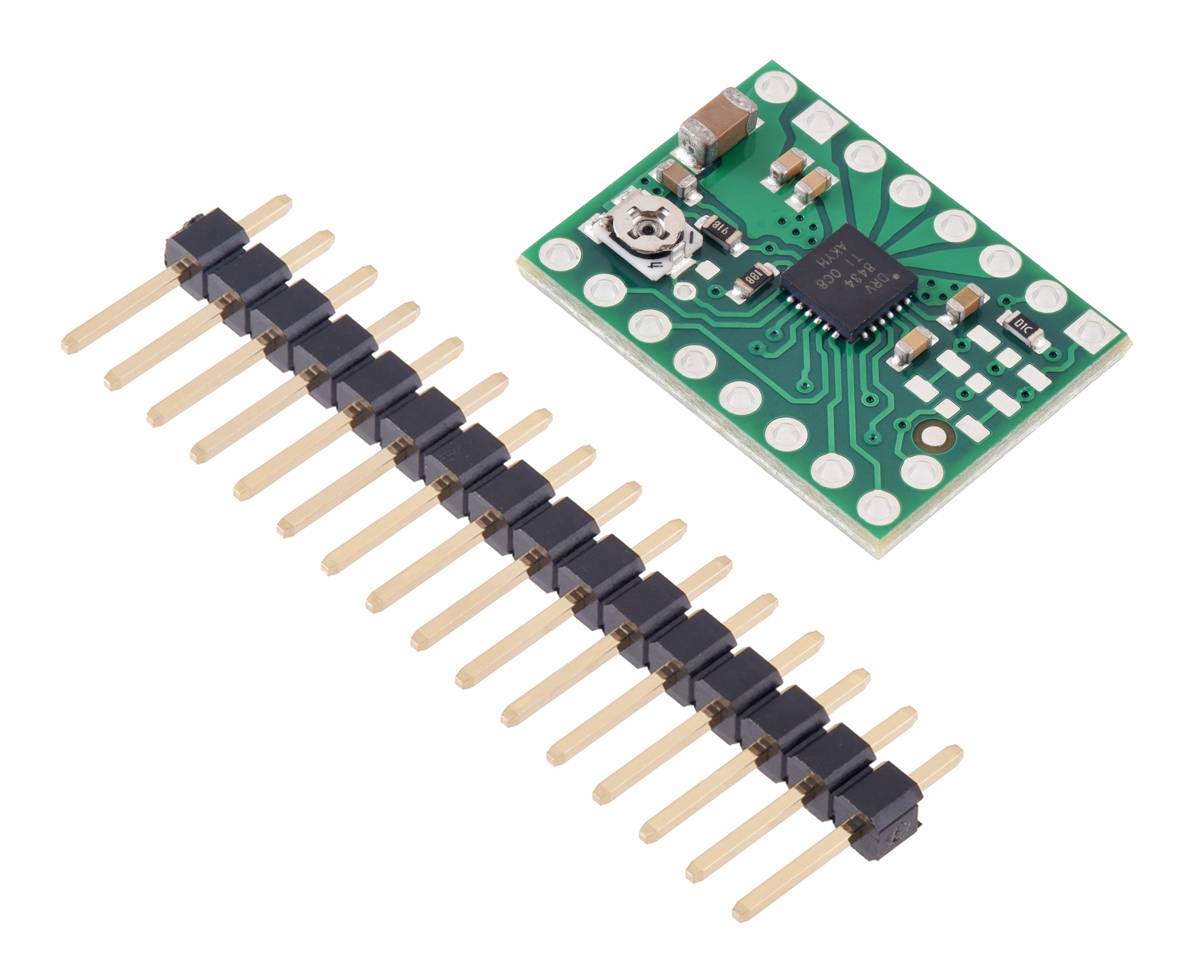

Der Schrittmotor-Treiberträger DRV8434 wird mit einem 1×16-poligen abbrechbaren 0,1-Zoll-Stiftsockel geliefert. Die Stiftleisten können zur Verwendung mit lötfreien Steckbrettern oder 0,1-Zoll-Buchsen eingelötet werden. Sie können Ihre Motorkabel und andere Anschlüsse auch direkt auf die Platine löten. Eine Version dieses Trägers mit bereits installierten Header-Pins finden Sie unter Artikel PO3763.

Allgemeine Spezifikationen

• Minimale Betriebsspannung: 4,5 V.
• Maximale Betriebsspannung: 48 V.
• Dauerstrom pro Phase: 1,2 A.
• Maximaler Strom pro Phase: 2 A.
• Mindestlogikspannung: 1,8 V.
• Maximale Logikspannung: 5,5 V.
• Mikroschrittauflösungen: voll mit 100 % Strom, voll mit 70 % Strom, nicht kreisförmig 1/2, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1 /128, 1/256
• Strombegrenzungssteuerung: Potentiometer
• Verpolungsschutz?: N
• Stiftleisten verlötet?: N
