Waveshare 2.13inch E-Paper HAT (B) 250x122 Red/Black/White SPI Interface

Überblick

Waveshare 2,13inch 212x104 E-Ink E-Paper Display HAT for Raspberry Pi three-color

Beschreibung

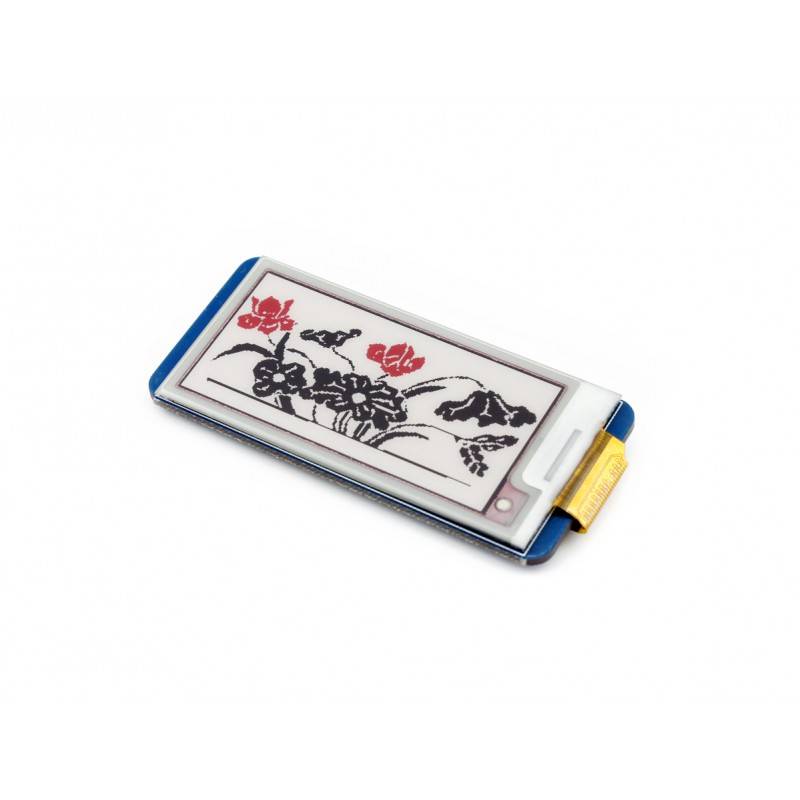

Dies ist ein 2,13" E-Ink HAT Display für Raspberry Pi, eine Auflösung von 212x104 und integriertem Kontroller. Das Display kommuniziert über die SPI-Schnittstelle und unterstützt eine rot, schwarz und weiß dreifarben Anzeige .

• Größe: 2,13″
• Auflösung: 250x122
• Betrachtungswinkel: >170°
• Anzeigefarbe: Rot/Schwarz/Weiß
• Graustufen: 2
• Kommunikation: SPI
• Anzeigefeld: E-Paper
• Erfahrung: Papierartig
• Umgebung: Umgebungslicht erforderlich
• Anzeigetyp: Passiv reflektierend

Technische Daten

• Betriebsspannung: 3,3V / 5V
• Schnittstellen: 3-Draht-SPI, 4-Draht-SPI
• Äußere Maße: 65 mm x 30,2 mm
• Displaygröße: 23,71 mm x 48,55 mm
• Punktabstand: 0,229 x 0,228
• Auflösung: 212 x 104
• Displayfarbe: rot, schwarz, weiß
• Graustufen: 2
• Volle Aktualisierungszeit: 15s
• Aktualisierungsleistung: 26,4mW(typ.)
• Standbyleistung: <0,017mW
• Betrachtungswinkel: >170°

Pinbelegung

• VCC-Stromversorgung (3,3 V / 5 V Eingang)
• GND Masse
• DIN SPI MOSI-Pin
• CLK SPI SCK-Pin
• CS SPI-Chipauswahl, niedrig aktiv
• DC Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
• RST Externer Reset, Low aktiv
• BUSY Ausgangspin für den Besetztstatus

WIKI: www.waveshare.com/wiki/2.13inch_e-Paper_HAT_(B)

Lieferumfang

• 1x 2,13 Zoll E-Paper HAT (B)

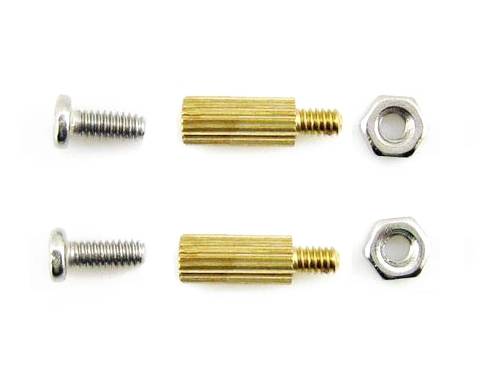

• 1x RPi-Schraubenpaket (2 Stück)

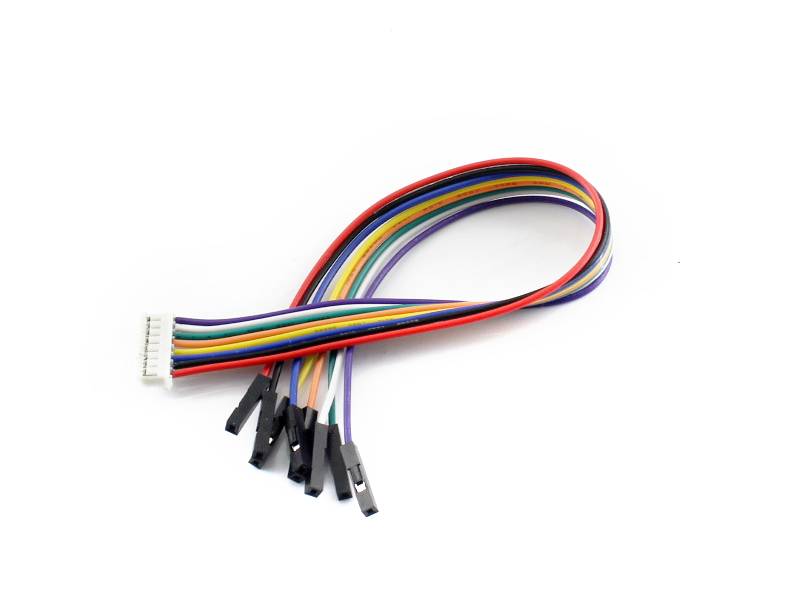

• 1x PH2.0 20cm 8Pin

Stichwörter

Waveshare 2, 13inch 212x104 E-Ink E-Paper Display HAT for Raspb
