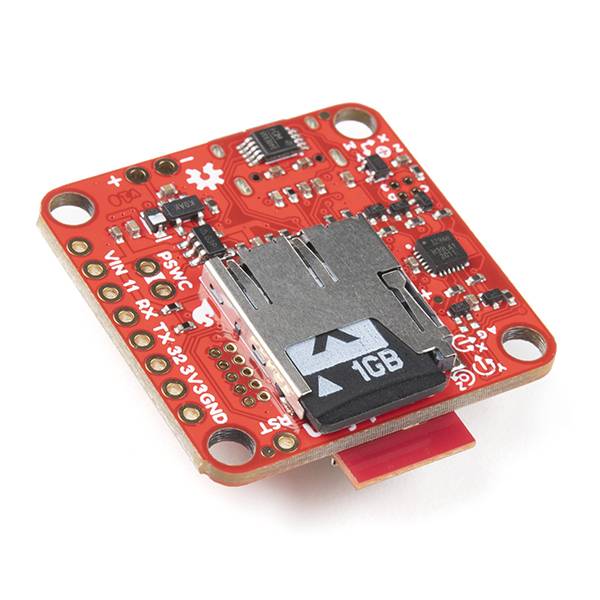

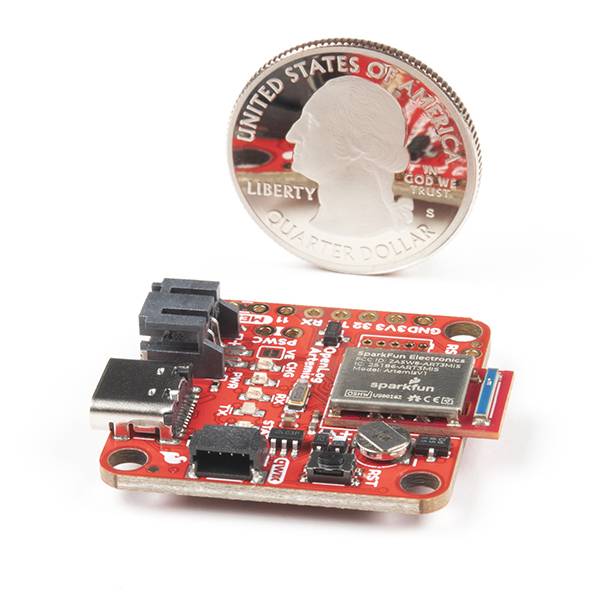

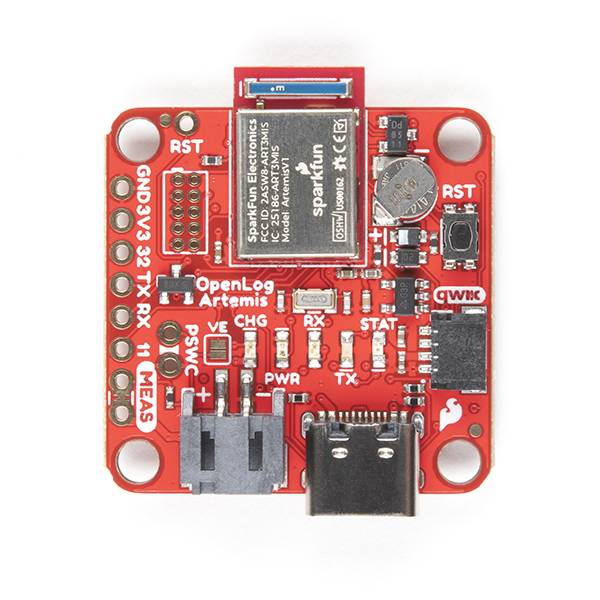

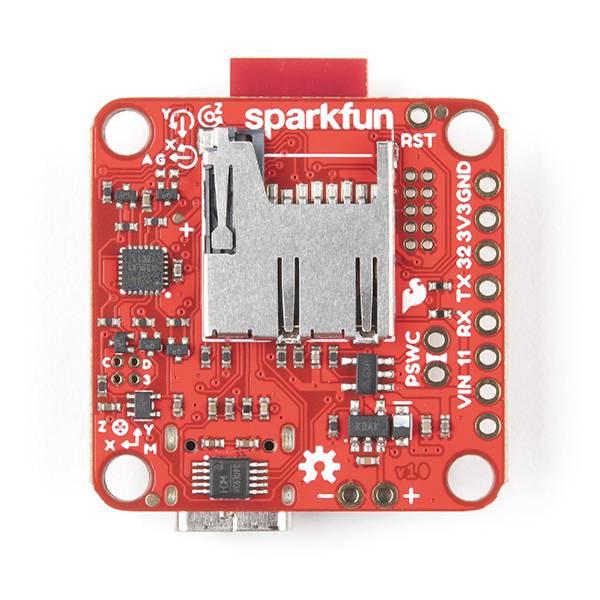

SparkFun OpenLog Artemis

Beschreibung

Der SparkFun OpenLog Artemis ist ein Open-Source-Datenlogger, der vorprogrammiert ist, um IMU und GPS automatisch zu protokollieren , serielle Daten und verschiedene Druck--, Feuchtigkeit- und Entfernungssensoren. Alles ohne eine einzige Codezeile zu schreiben!

• Artemis-Modul (Cortex-M4F-basierter Apollo3-Mikrocontroller): Konfigurierbar über CH340E und Artemis-Firmware-Upload-GUI
• Betriebsspannungsbereich
  • 3,3 V bis 6,5 V (über Fahrgestellnummer mit optionalem externen Netzschalter)
    • 5V mit USB (über 5V oder USB Typ C)
    • 3,6 V bis 4,2 V mit LiPo-Akku (über VBATT oder 2-Pin JST)
      • Eingebautes Einzelzellen-LiPo-Ladegerät MCP73831
      • Mindestens 450 mA Ladestrom
    • 3,3V (über 3V3)
• Aktueller Verbrauch
  • ~20 mA (Betrieb)
  • ~80µA (Ruhezustand)
  • ~18 µA (Tiefschlaf – Regler ausgeschaltet)
• Port
  • 1x USB Typ C
  • 1x LiPo-Akku aktiviert
  • 1x Qwiic-fähiger I2C mit Leistungssteuerung
  • 1x SWD 2x5-Header
  • 4x Analog-zu-Digital: 14-Bit, bis zu 1900 Hz, max. 2 V (kompatibel mit 3,3 V)
  • Seriell: Protokollierungsgeschwindigkeiten bis zu 500.000 Bit/s [1]
  • 1x microSD-Sockel: FAT32 und FAT16-Formate bis zu 32 GB
• RTC mit 1-mAh-Batterie-Backup
• 9-Achsen-IMU-Protokollierung bis zu 250 Hz: ICM-20948 über SPI-Schnittstelle
• LEDs
  • Macht
  • LiPo-Ladeanzeige
  • Serielles Senden und Empfangen
  • Status
