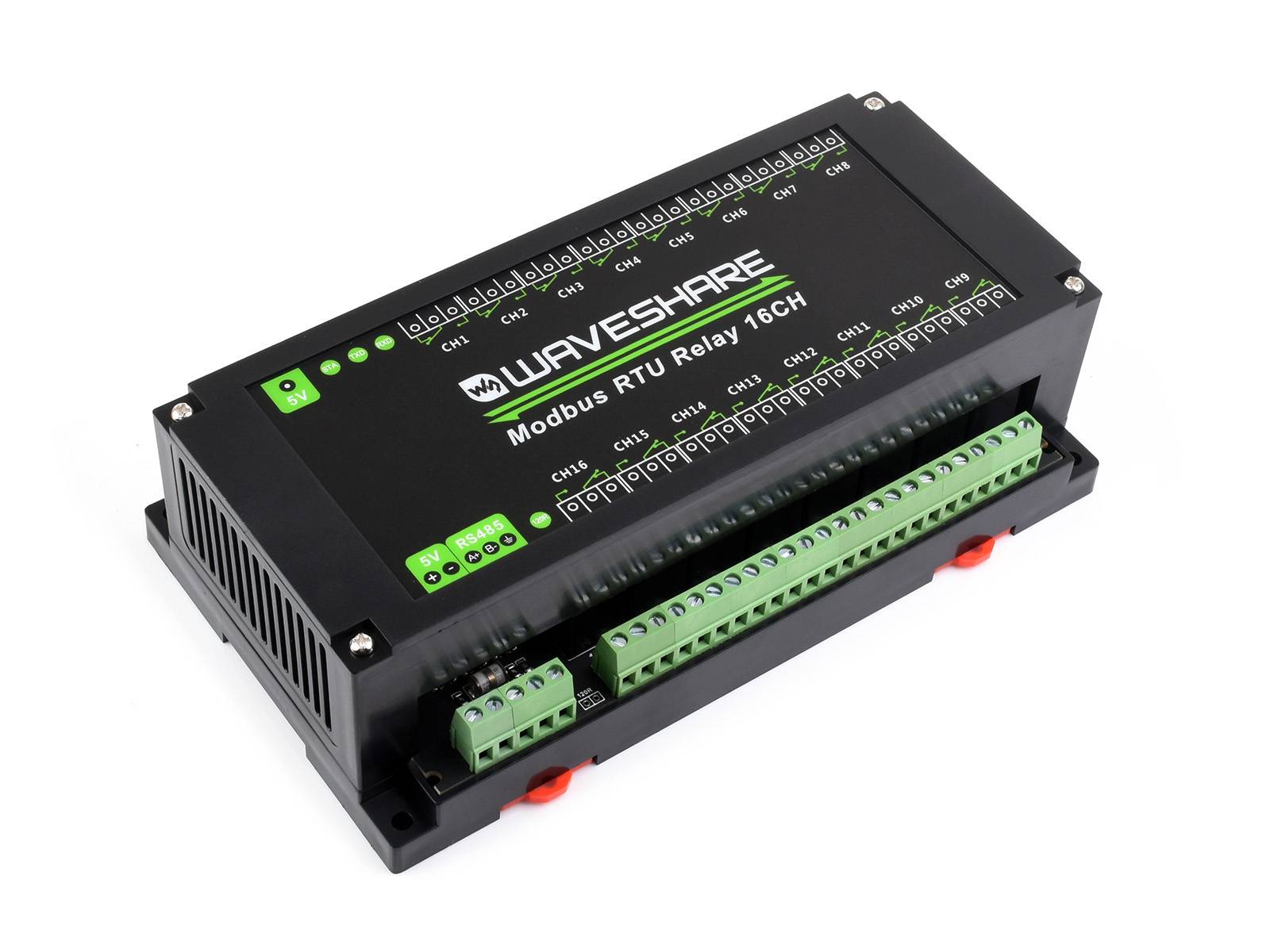

WaveShare Modbus RTU 16CH Relay Module RS485 Interface with Isolation Protection

Überblick

WaveShare Modbus RTU 16CH Relay Module RS485 Interface with Multiple Isolation Protection Circuits

Beschreibung

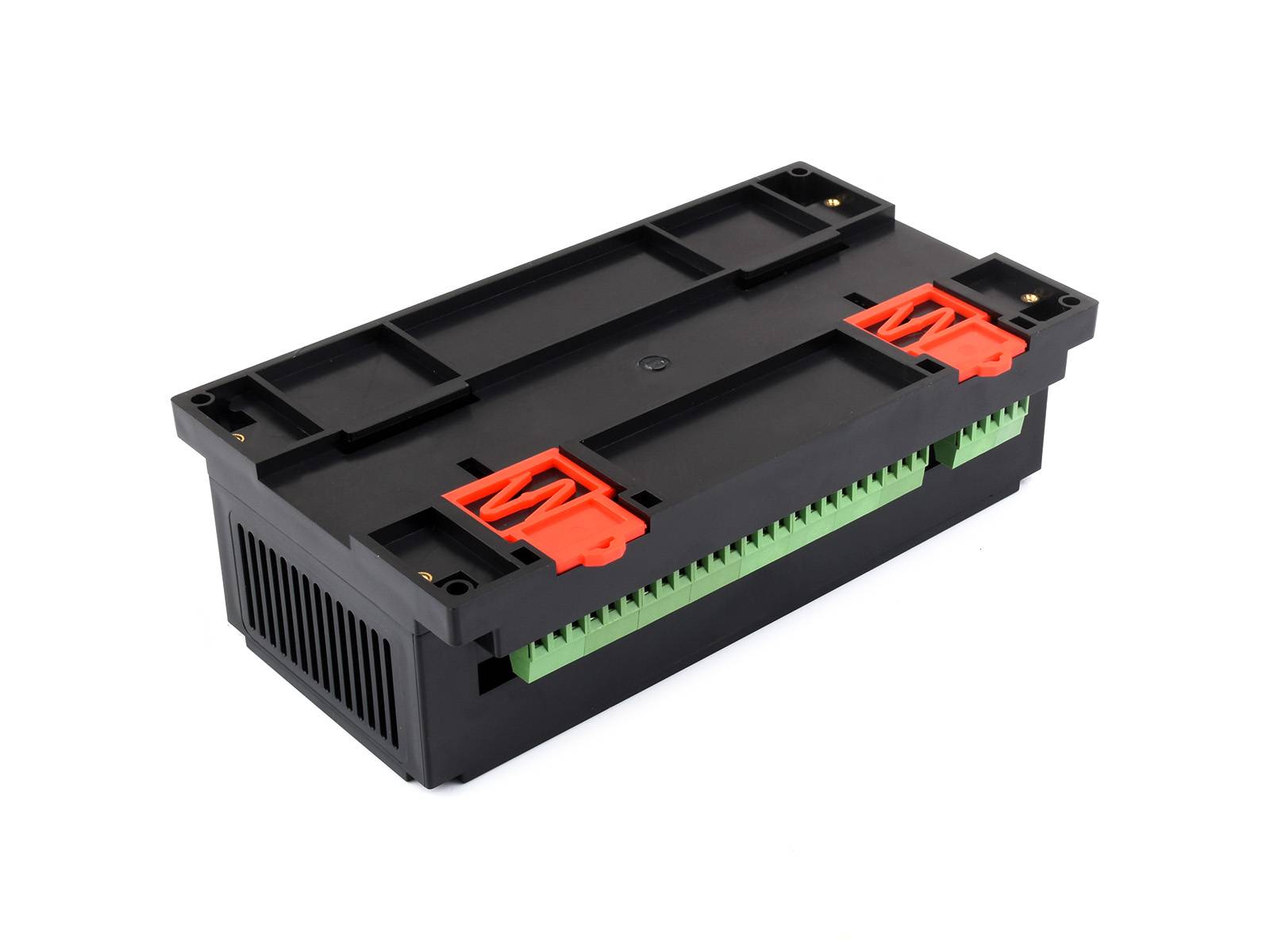

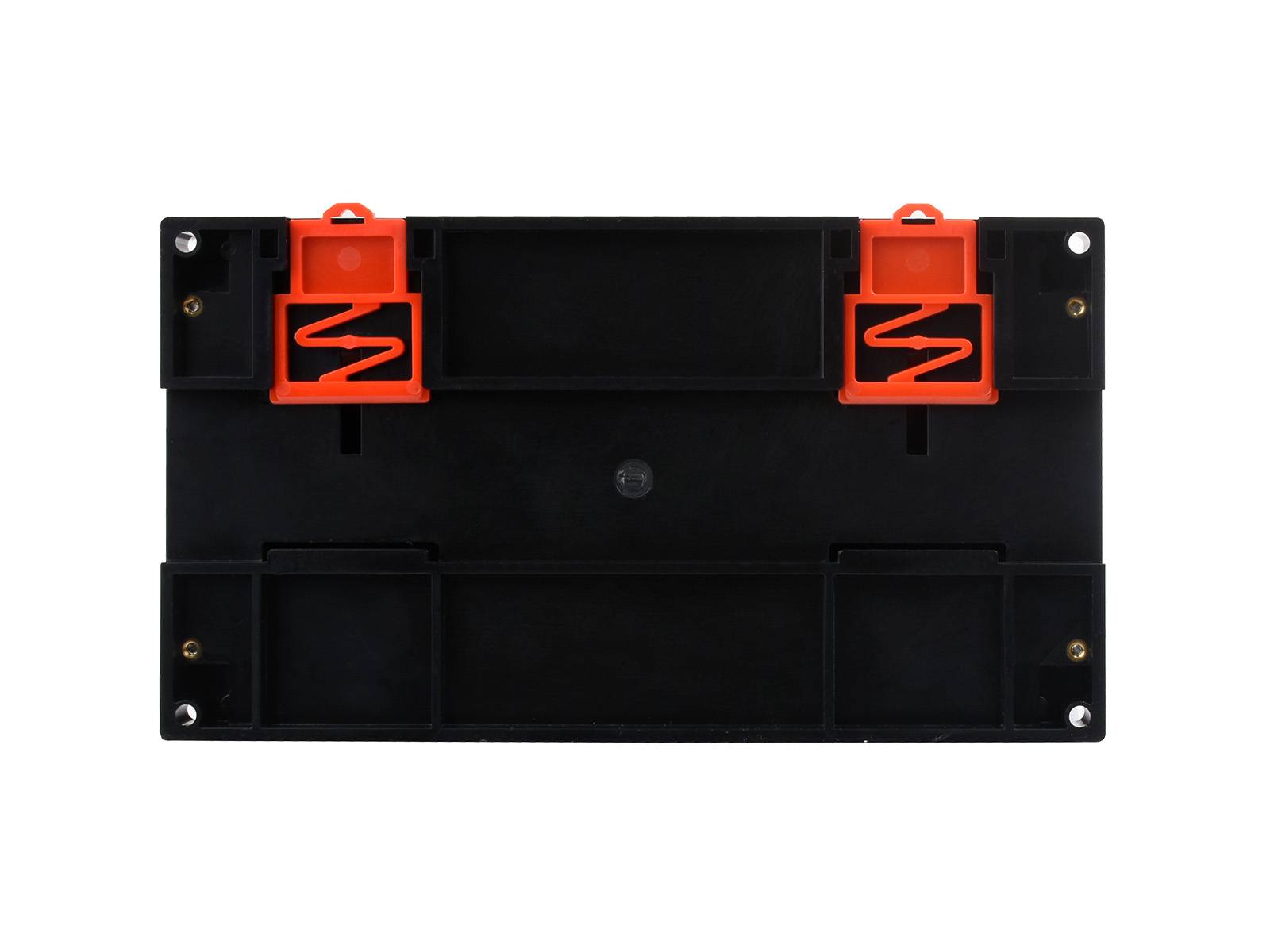

Modbus RTU 16-Kanal-Relaismodul, RS485-Schnittstelle, mit mehreren Isolationsschutzschaltungen, industrietaugliches, schienenmontierbares Gehäuse

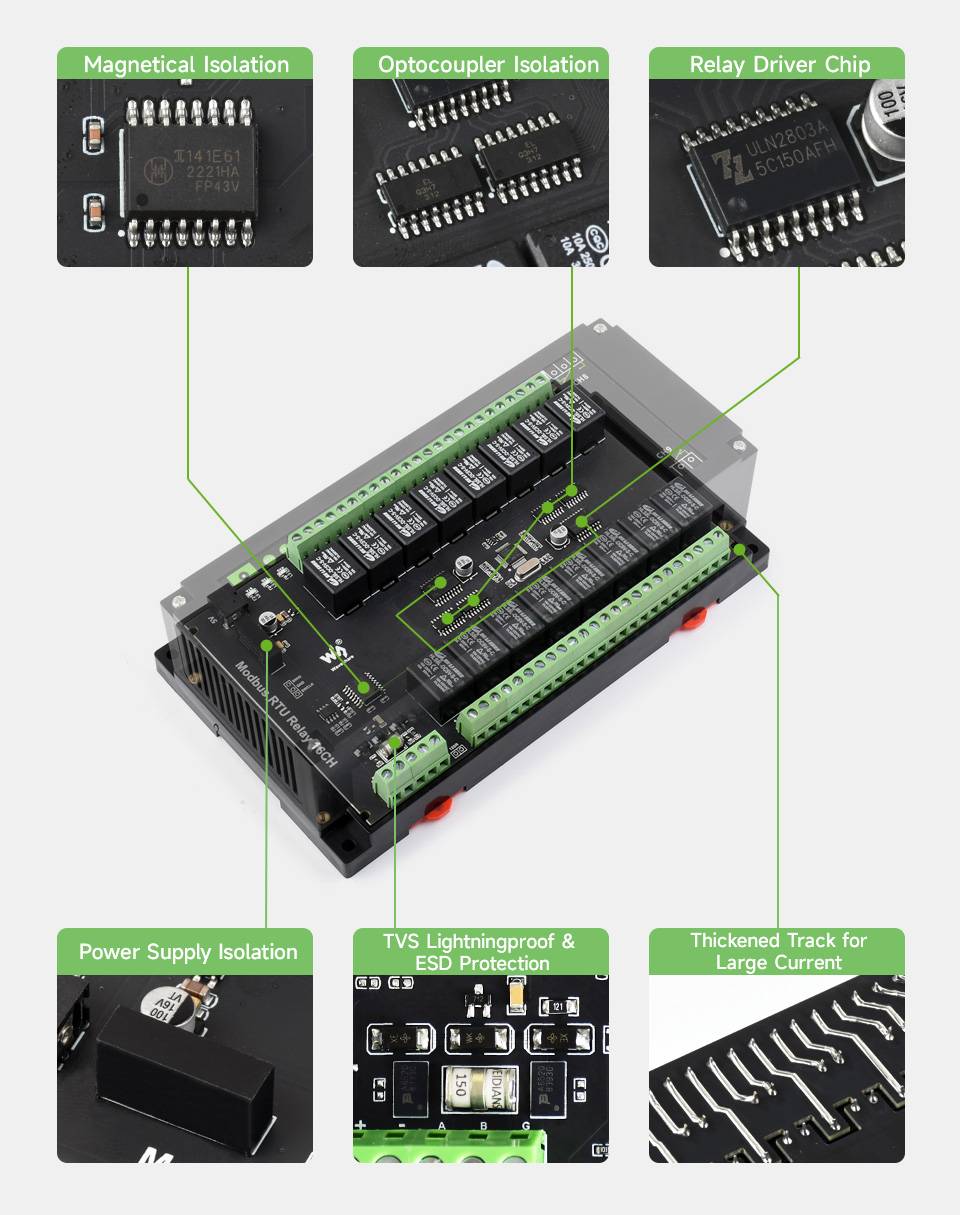

Bei diesem Produkt handelt es sich um ein industrielles 16-Kanal-Relaismodul, das über den RS485-Bus gesteuert wird, das Modbus-RTU-Protokoll verwendet und integrierte Schutzschaltungen wie Stromversorgungstrennung, ADI-Magnettrennung, rücksetzbare Sicherung und TVS-Diode usw. enthält mit ABS-Gehäuse.

Spezifikationen

• Betriebsspannung: 5V
• Kommunikationsschnittstelle: RS485
• Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Standardkommunikationsformat: 9600, N, 8, 1
• Relaiskanäle: 16
• Kontaktformular: 1NO 1NC
• Kommunikationsprotokoll: Standard-Modbus-RTU-Protokoll
• RS485-Adresse: 1~255
• LED-Anzeigen
  • STA: MCU-Anzeige, blinkt weiter, wenn die MCU normal funktioniert
  • TXD: TX-Anzeige, leuchtet beim Senden von Daten
  • RXD: RX-Anzeige, leuchtet beim Empfang von Daten

RS485-Kommunikation

Konfigurierbare Geräteadresse (1~255), mehrere Geräte können auf dem RS485-Bus kaskadiert werden. Wenn viele Geräte kaskadiert sind oder die Kommunikationsentfernung recht lang ist, ist die Verwendung von RS485-Repeatern erforderlich

* Nur als Referenz, USB zu RS485 ist NICHT im Lieferumfang enthalten.

Relaisverbindung

Kontaktnennwert des integrierten Relais bis zu 10 A 250 VAC/30 VDC. Direkte Steuerung von 220 VAC-Haushaltsgeräten oder Geräten unter 30 VDC

Wiki:www.waveshare.com/wiki/Modbus_RTU_Relay_16CH

Lieferumfang

Es wird empfohlen, zum einfachen Testen gleichzeitig USB TO RS232/485/TTL oder USB TO RS485 zu erwerben.

• Modbus RTU Relais 16CH x1
• US-Stecker 5V 2A Netzteil (mit EU-Kopfadapter) x1
