WaveShare 8CH PoE Ethernet Relay Module, Modbus RTU/Modbus TCP Protocol

Beschreibung

8-Kanal-Ethernet-Relaismodul, Modbus RTU/Modbus TCP-Protokoll, PoE-Port-Kommunikation, mit verschiedenen Isolations- und Schutzschaltungen, industrietaugliches Schienenmontagegehäuse

Spezifikationen

• Stromversorgungs-PoE-Anschluss, DC 5,5*2,1-Stromanschluss oder Schraubklemme (7–36 V)
• Kommunikationsschnittstelle PoE-Port, IEEE 802.3af-konform
• Relaiskanäle 8
• Kontaktformular 1NO 1NC
• Kontaktbelastbarkeit ?10A 250VAC/30VDC
• Modbus-Protokoll Modbus RTU-Protokoll oder Modbus TCP-Protokoll

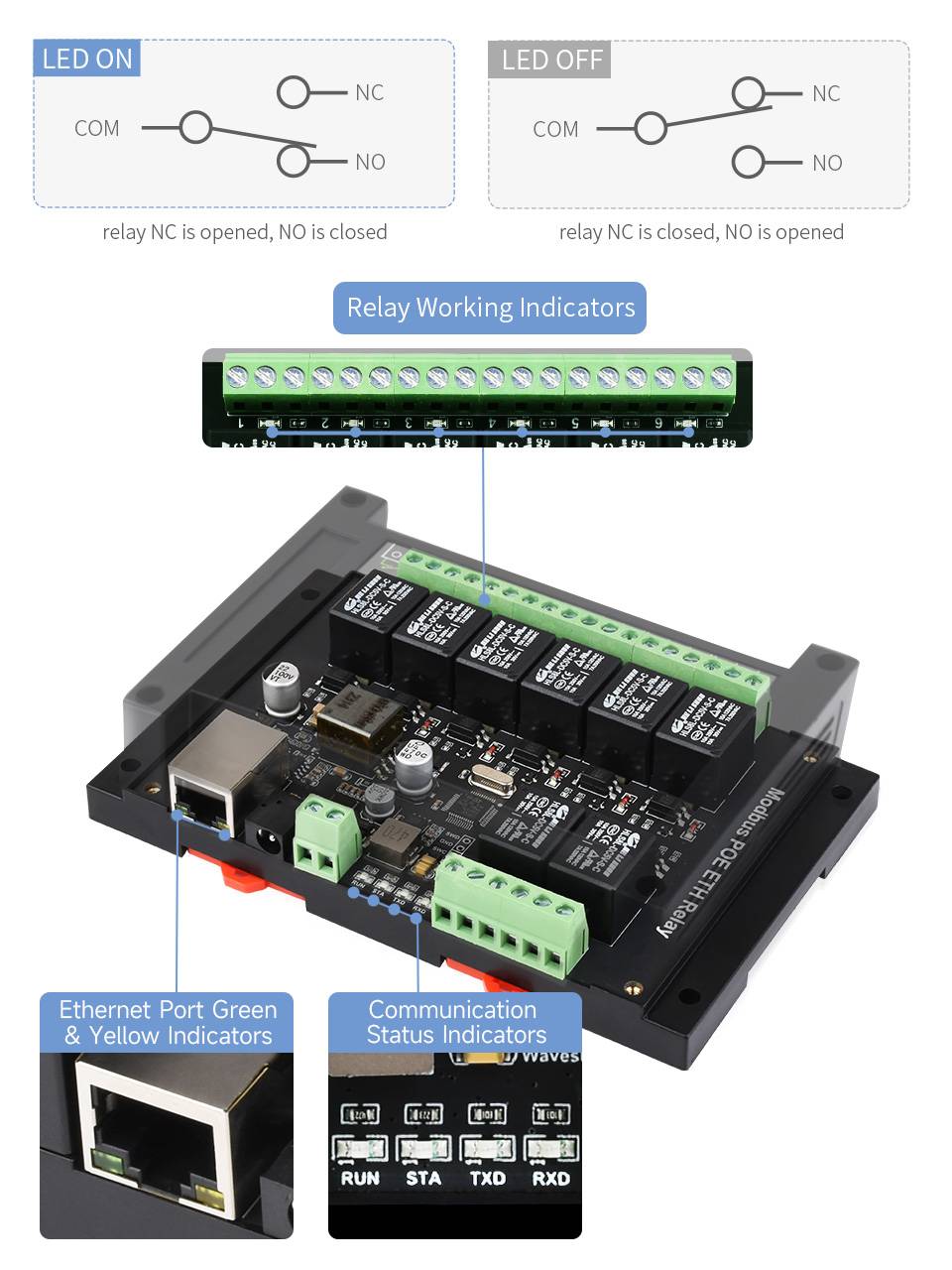

• LED-Anzeigen
  • RUN: Ethernet-Port-Anzeige, blinkt im 2-Sekunden-Takt, wenn der Ethernet-Port normal funktioniert
  • STA: MCU-Anzeige, blinkt, wenn die MCU normal funktioniert
  • TXD: TX-Anzeige, leuchtet beim Senden von Daten
  • RXD: RX-Anzeige, leuchtet beim Empfang von Daten

Mehrere Stromversorgungsoptionen, großer Leistungseingangsbereich

• DC-Stromanschluss: Verwendet direkt einen Netzstecker zur Stromversorgung;
• Schraubklemme: DC 7~36V Weitbereichsstromeingang;
• PoE-Port: IEEE 802.3af PoE-konform

* Der externe Netzteiladapter ist NICHT im Lieferumfang enthalten. Es wird empfohlen, bei Bedarf ein 12-V-Netzteil zu kaufen.

Wiki:www.waveshare.com/wiki/Modbus_POE_ETH_Relay

Lieferumfang

Dieses Produkt unterstützt PoE für die Stromversorgung und der externe Netzteiladapter ist NICHT standardmäßig im Lieferumfang enthalten. Es wird empfohlen, bei Bedarf ein 12-V-Netzteil zu kaufen.

• Modbus POE ETH Relay x1
