WaveShare 1.5inch OLED Display Module 128×128 SPI I2C White on Black Display

Überblick

WaveShare 1.5inch OLED Display Module 128×128 SPI I2C White on Black Display

Beschreibung

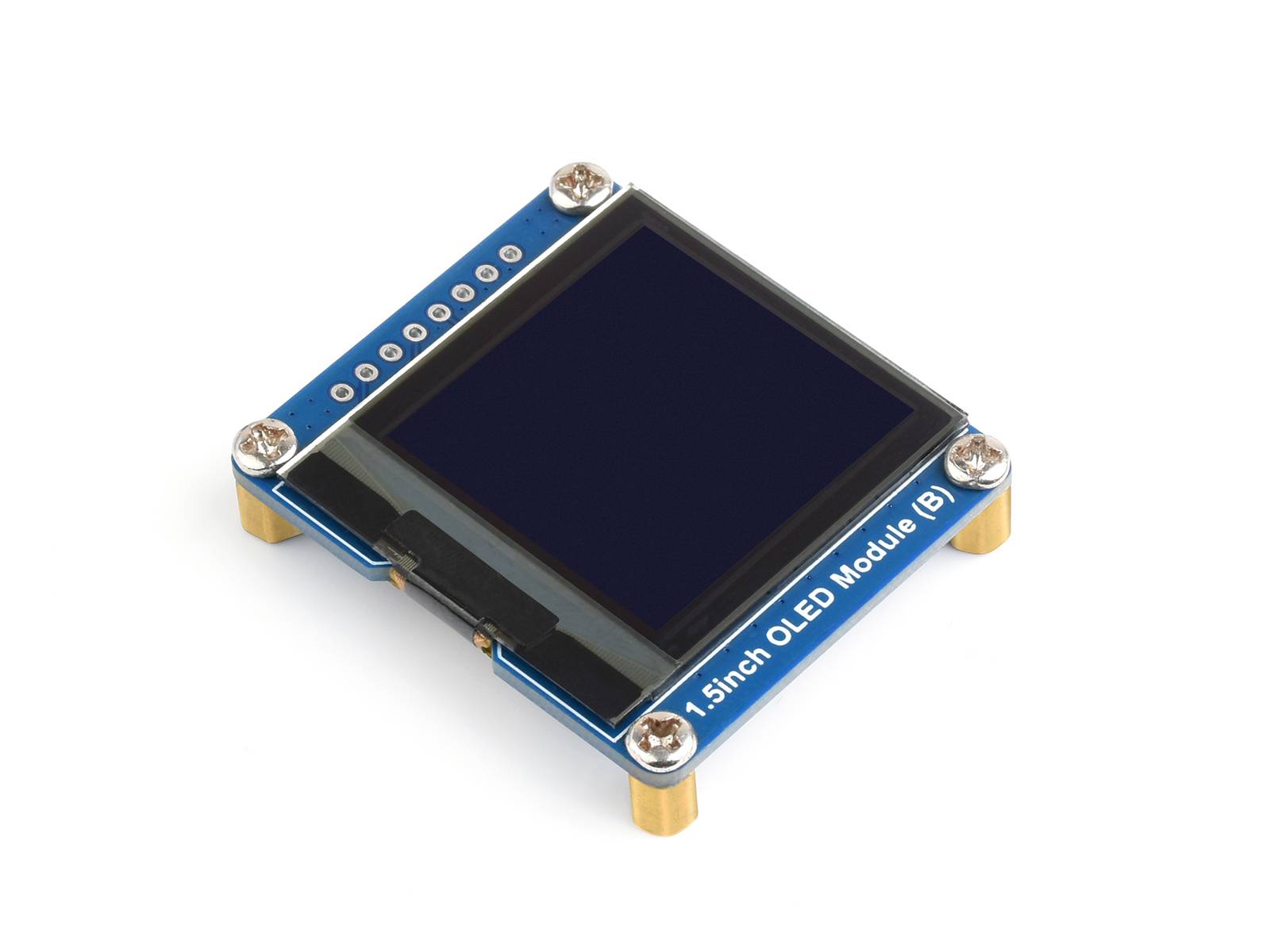

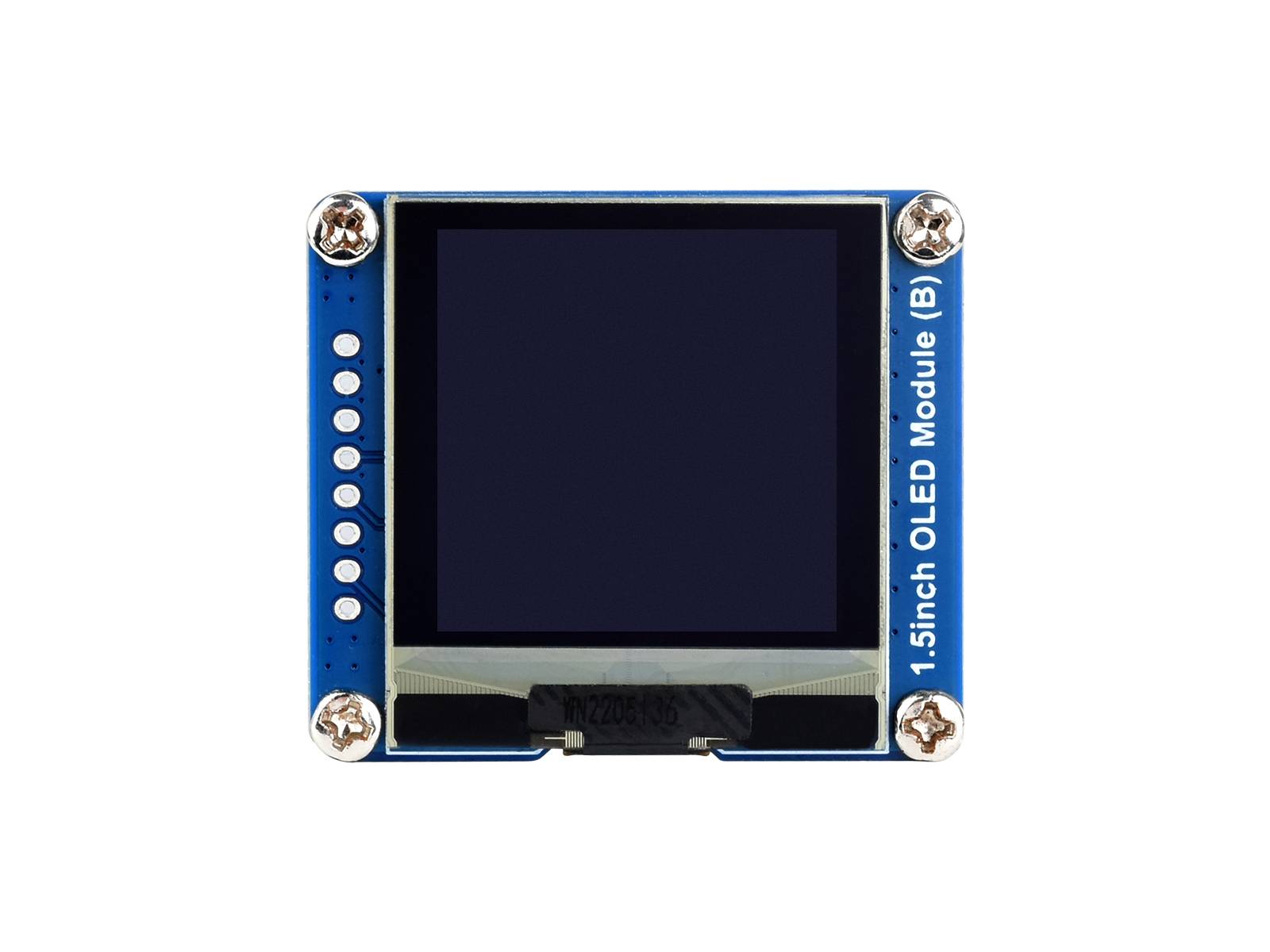

1,5-Zoll-OLED-Anzeigemodul, 128×128 Auflösung, SPI/I2C-Kommunikation, Schwarz/Weiß-Anzeigefarbe

• Größe: 1,5"
• Auflösung: 128×128
• Anzeigefarbe: Schwarz/Weiß
• Anzeigefeld: OLED
• Treiber: SH1107
• Schnittstelle: SPI/I2C
• Anschluss: GH1.25 7Pin

Funktionen

• Ultraschmaler Rahmen, kompakte Größe, mit integriertem Spannungswandler
• Übernimmt 4-Draht-SPI- und I2C-Schnittstellen, bessere Kompatibilität, schnelle Datenrate

Spezifikationen

• Betriebsspannung: 3,3 V / 5 V
• ANZEIGEFELD: OLED
• Auflösung: 128 × 128 Pixel
• PIXELGRÖSSE: 0,185 × 0,185 mm
• Kommunikationsschnittstelle: 4-Draht-SPI / I2C
• Treiber: SH1107
• Anzeigegröße: 26,855 × 26,855 mm
• Modulgröße: 38,50 × 44,50 mm

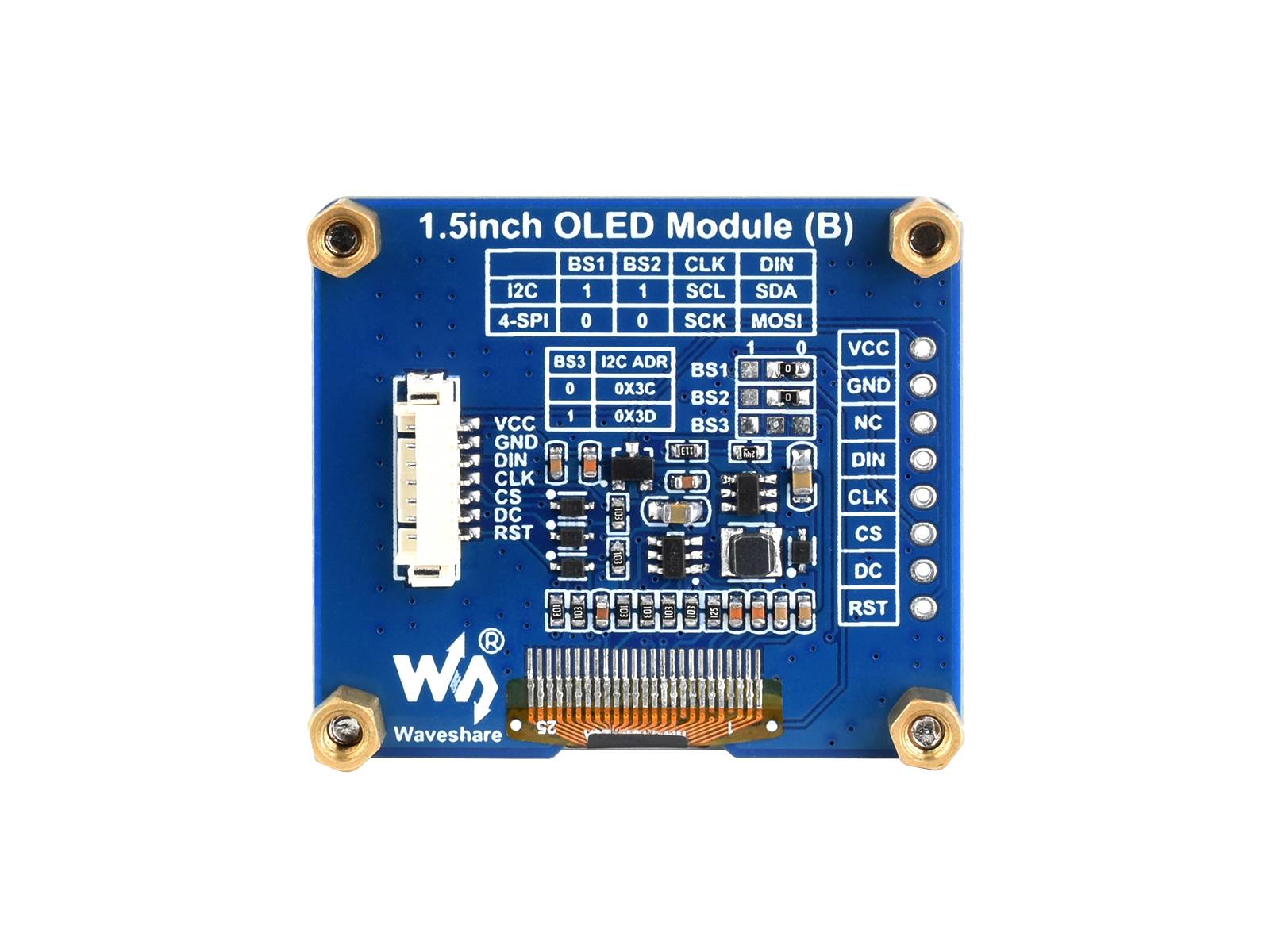

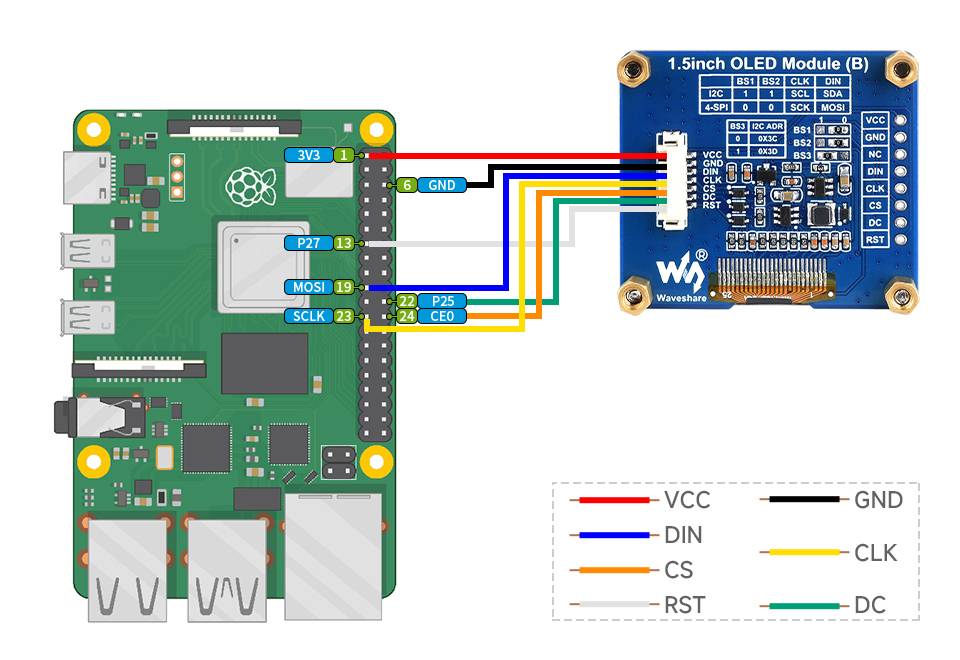

Steuerschnittstelle

• VCC-Stromversorgung (3,3 V / 5 V Eingang)
• GND Masse
• DIN Dateneingabe
• CLK Clock-Eingang
• CS Chipauswahl, niedrig aktiv
• DC Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
• RST Reset, Low aktiv

Wiki:www.waveshare.com/wiki/1.5inch_OLED_Module_(B)

Lieferumfang

• 1,5-Zoll-OLED-Modul (B) x1
• GH1.25 7PIN-Kabel x1
