Adafruit CSI or DSI Cable Adapter Thingy for Raspberry Pi 5785

Überblick

Adafruit CSI or DSI Cable Adapter Thingy for Raspberry Pi 5785

Beschreibung

Jedes Mal, wenn jemand in den Adafruit-Foren schreibt, dass er gerne eine Möglichkeit hätte, die 15-poligen Kamera- (CSI) oder Display-Anschlüsse (DSI) der großen Raspberry Pi-Computer mit den 22-poligen 0,5-mm-Anschlüssen der Pi Zero- und CM4-Dev-Boards zu verbinden, sagen wir: "Ach, du meinst so eine Art CSI/DSI-Kabeladapter? Ja, so etwas haben wir noch nicht auf Lager" Aber diese Zeit ist vorbei! Jetzt können wir sagen: "Ja, wir haben ein CSI/DSI-Kabeladapter-Dingens auf Lager!" Und wir verweisen sie hierher.

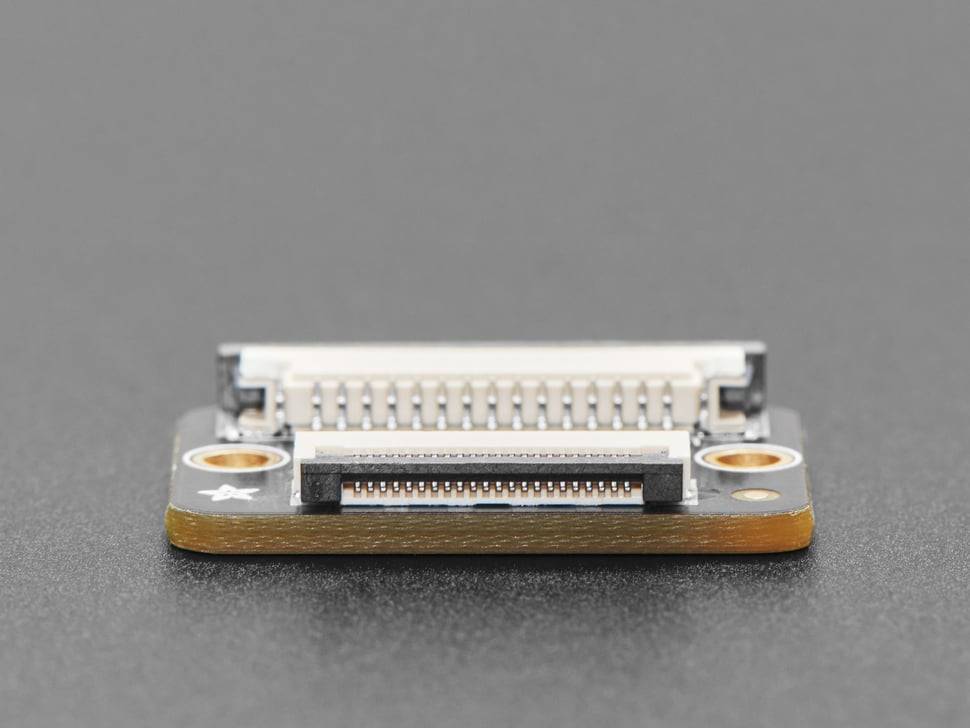

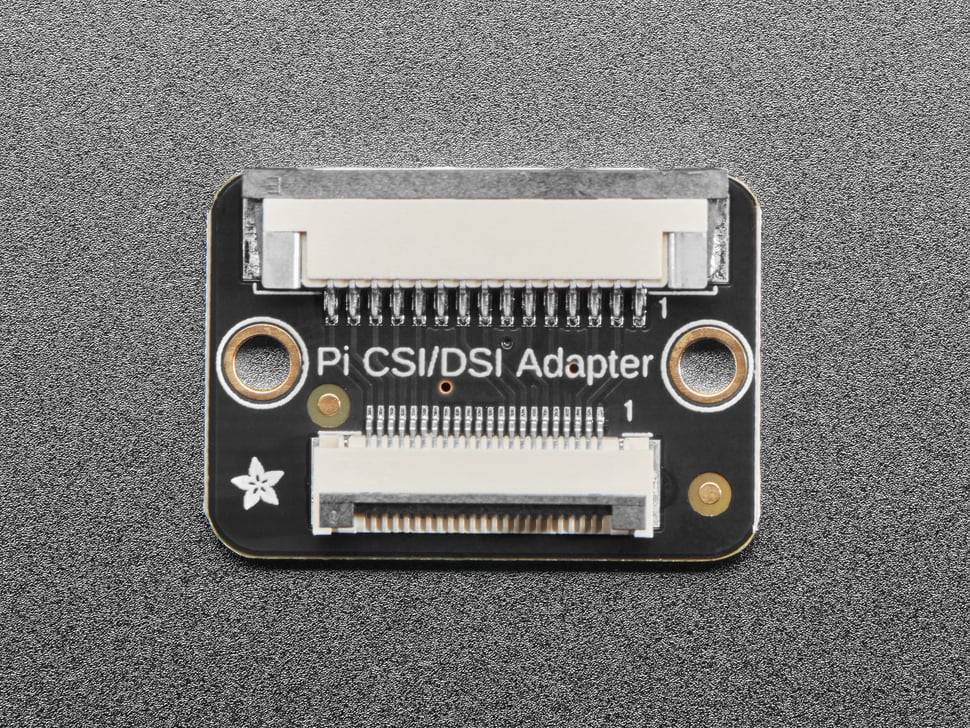

Dieses Thingy ist sehr einfach, es ermöglicht die Umwandlung eines 15-poligen Steckers mit 1,0 mm Raster in einen 22-poligen Stecker mit 0,5 mm Raster, entweder durch Hinzufügen eines 15-poligen FPC auf der einen Seite oder eines 22-poligen FPC auf der anderen Seite. Es übernimmt das Umstecken der Pins für Sie, so dass Sie die beiden Kabel einfach einstecken können. Hebeln Sie die beiden Ohren der Stecker vorsichtig auf, stecken Sie die Kabel mit den Kontakten nach unten ein und drücken Sie dann die Ohren wieder hinein, um eine feste Verbindung herzustellen.

Theoretisch ist die CSI/DSI-Schnittstelle nicht für superlange Kabel gedacht, und Sie sollen sie auch nicht verlängern. Wir haben 1 Meter lange Verlängerungskabel mit unseren Thingy's und einer Kamera verwendet, und sie haben funktioniert! Aber, nur damit du es weißt, es ist nicht wirklich garantiert: CSI/DSI sind für eine maximale Länge von 25 cm ausgelegt.

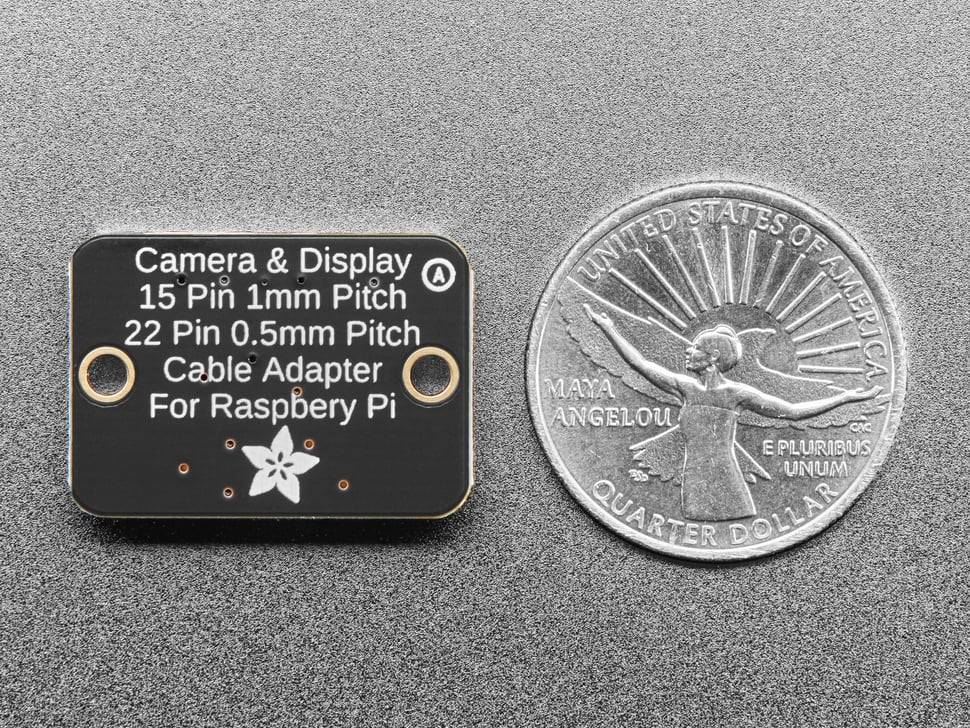

• Produkt-Abmessungen: 25.4mm x 17.9mm x 4.2mm
• Produktgewicht: 2.4g
