Adafruit TRRS Jack Breakout Board for Stereo Audio and Microphone Input 5764
Adafruit TRRS Jack Breakout Board for Stereo Audio and Microphone Input 5764
3,39 €
inkl. MwSt.
zzgl.
Lieferzeit:
3-4 Tage
auf Lager
Verkauf & Versand:
3,39 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Audiokabel im Tip-Ring-Ring-Sleeve-Stil werden oft in Situationen verwendet, in denen Sie Stereo-Audio und dann einen zusätzlichen Kontakt für ein Mikrofon-Eingang wünschen. Zum Beispiel Headsets für Mobiltelefone. Auch kurz TRRS-Buchsen genannt, sind sie auch praktisch, wenn Sie gängige Audiokabel für die langsame Datenübertragung mit Strom, Masse und zwei Datenleitungen verwenden möchten.

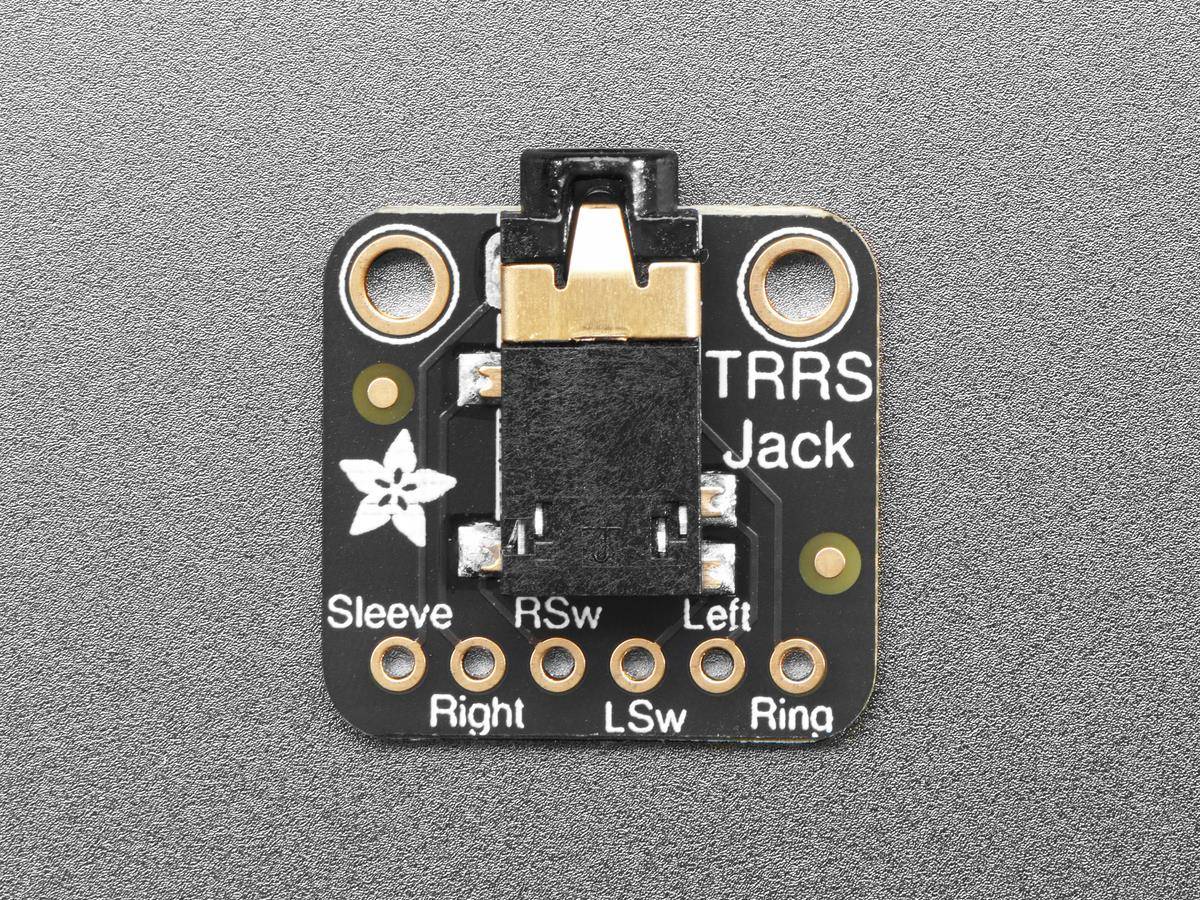

Dieses Breakout-Board ist einfach, verfügt aber über alles, was Sie für die Verbindung mit TRRS-Kabeln benötigen: Sie erhalten nicht nur die vier Kontakte, sondern auch zwei geschaltete Ausgänge:
- Wenn die Buchse nicht eingesteckt ist, ist der linke Schalter mit dem linken Kontakt und der rechte Schalter mit dem rechten Kontakt verbunden.
- Wenn die Buchse eingesteckt ist, „schweben“ die linken und rechten Schalterstifte. Sie können diese Schalter verwenden, um automatisch von einem eingebauten Lautsprecher auf ein Headset umzuschalten, wenn es eingesteckt ist, oder um zu erkennen, wenn das Headset nicht eingesteckt ist, um es auszuschalten oder stumm.

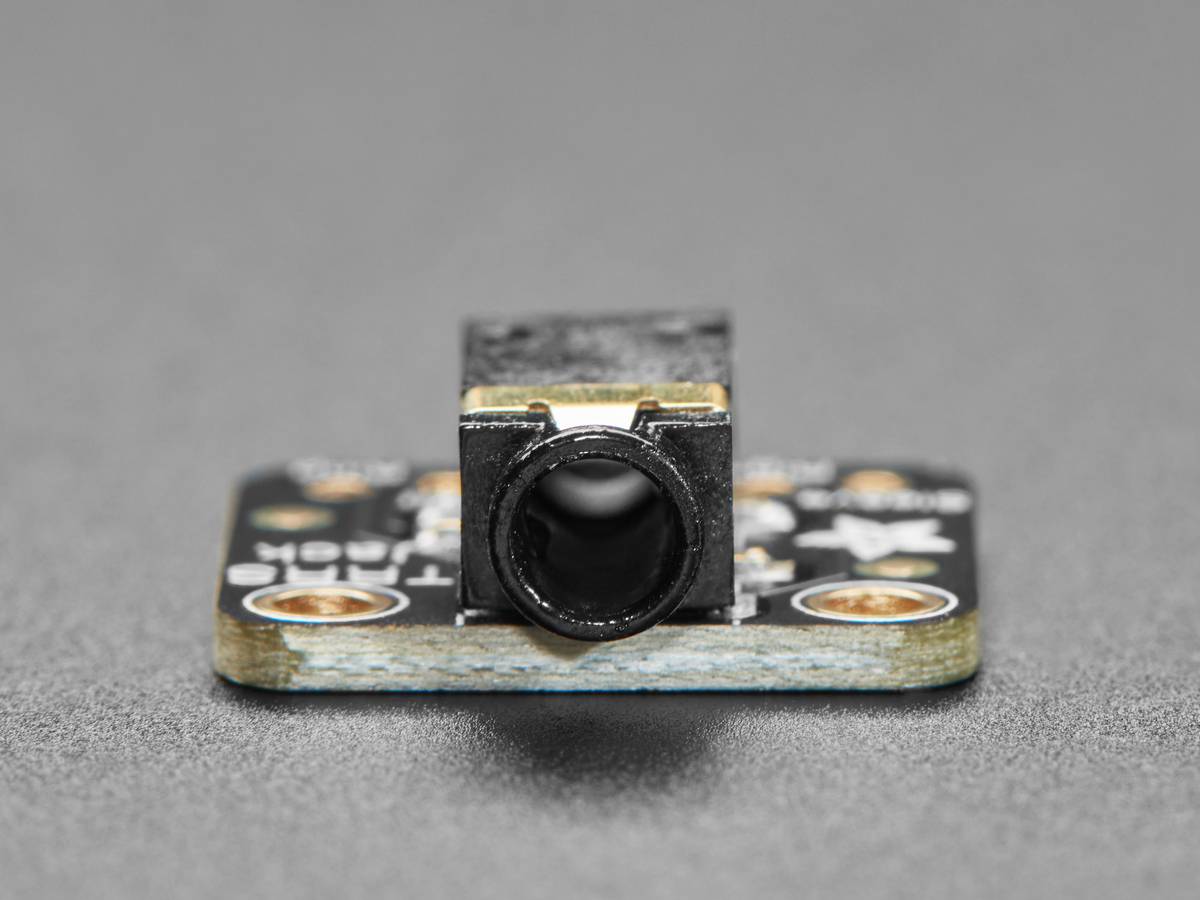

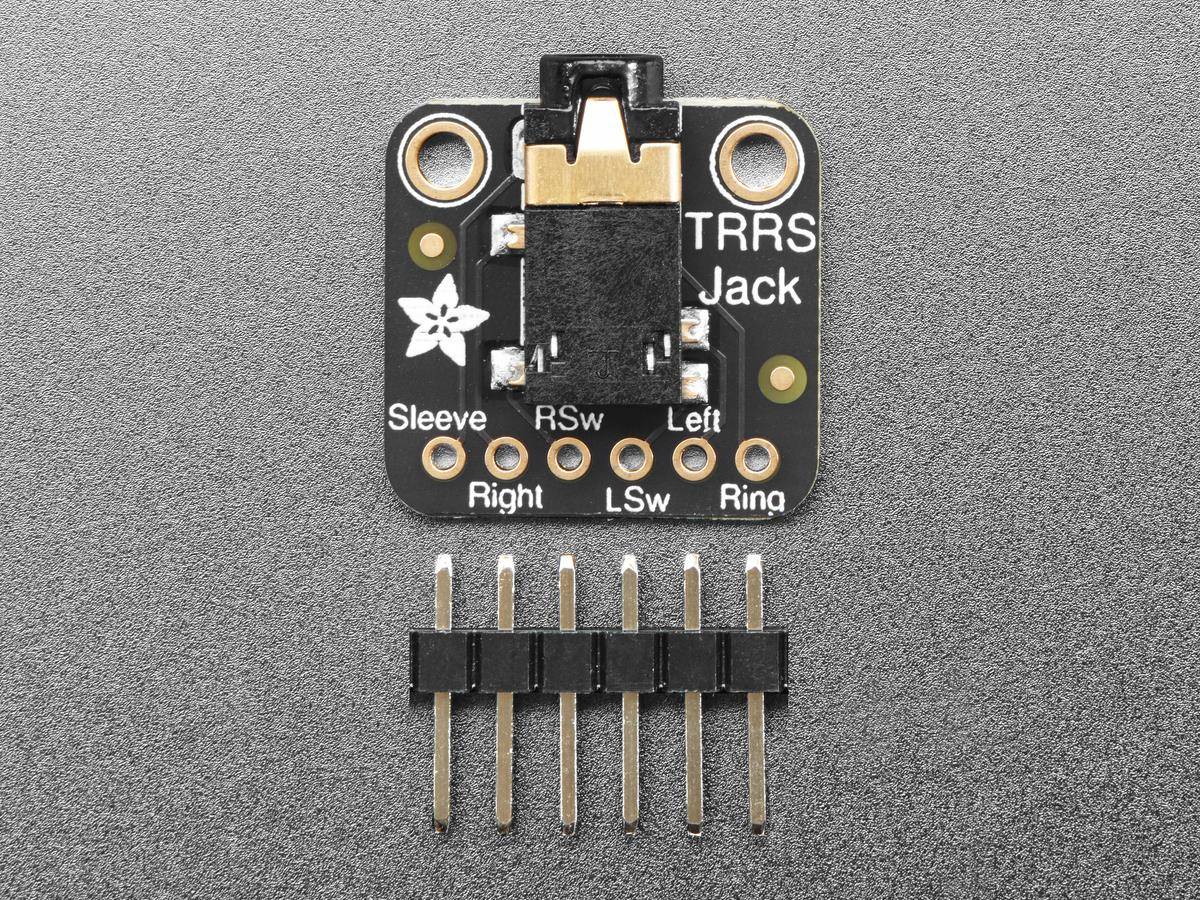

Diese Buchse gefällt uns besonders gut, weil sie in der Nähe der Öffnung zwei Durchgangskontakte für eine gute mechanische Verbindung hat. Wird komplett montiert auf einer Breakout-Platine mit Montagelöchern und einem kleinen Stück Stiftleiste geliefert, falls Sie sie mit einem verwenden möchten Steckbrett.
Technische Details

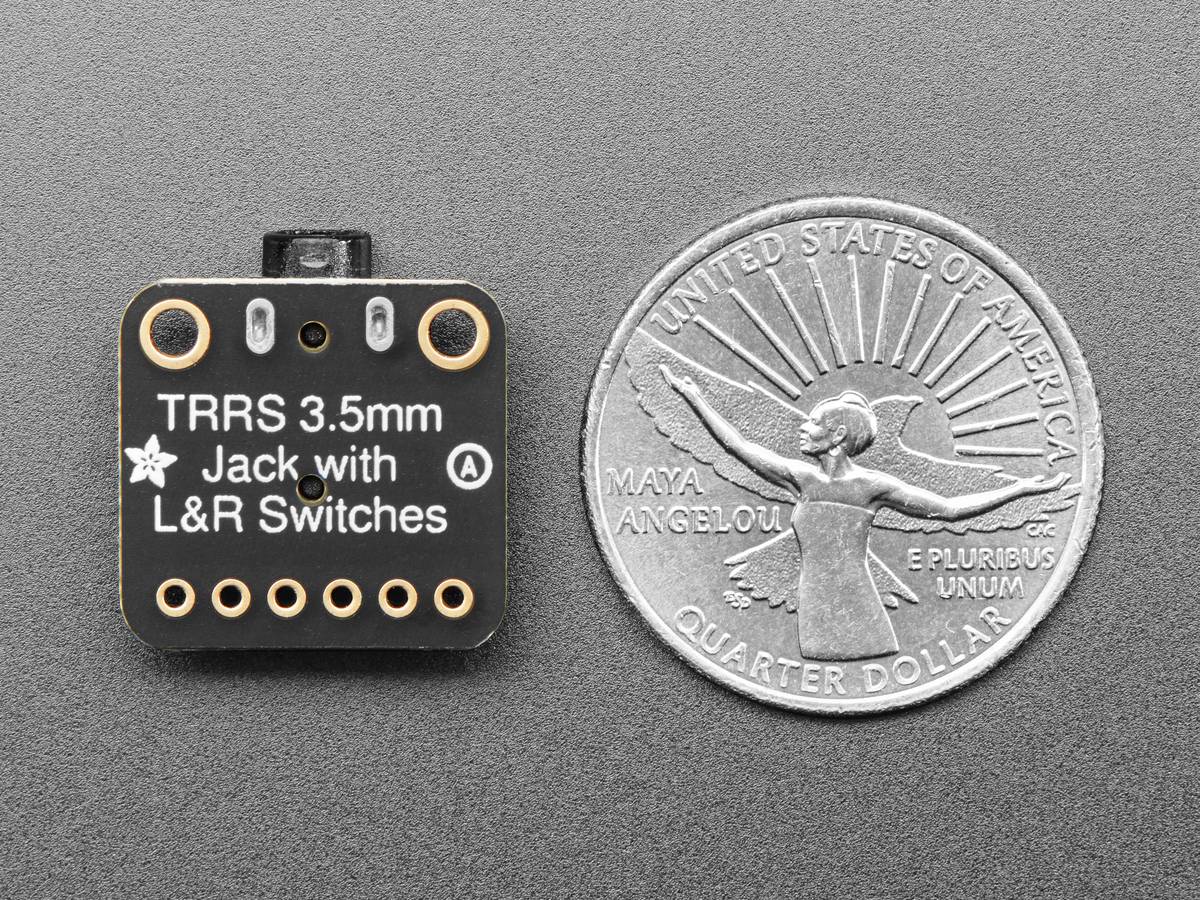

- Produktabmessungen: 19,0 mm x 17,6 mm x 6,5 mm
- Produktgewicht: 1,3 g
Stichwörter
Adafruit, TRRS, Jack, Breakout, Board
