Produktbeschreibung
Beschreibung

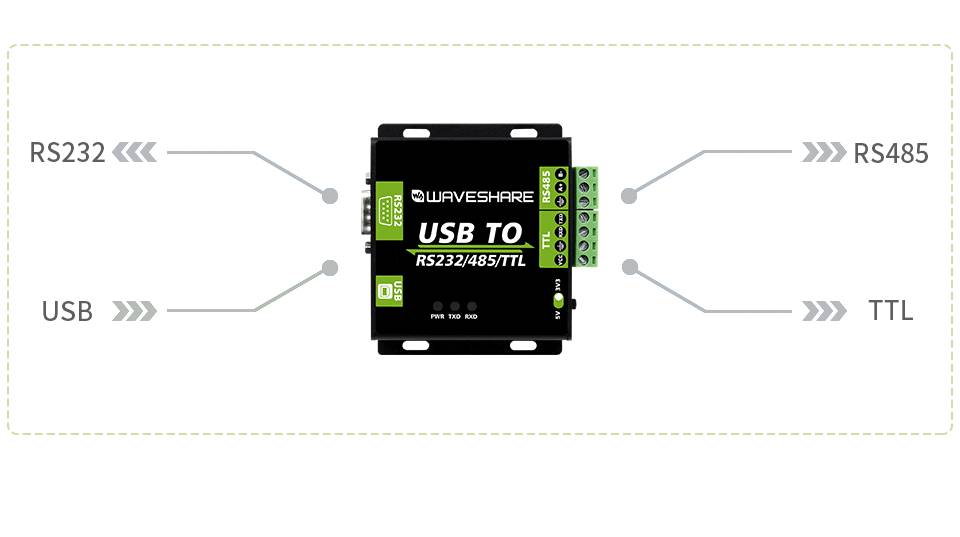

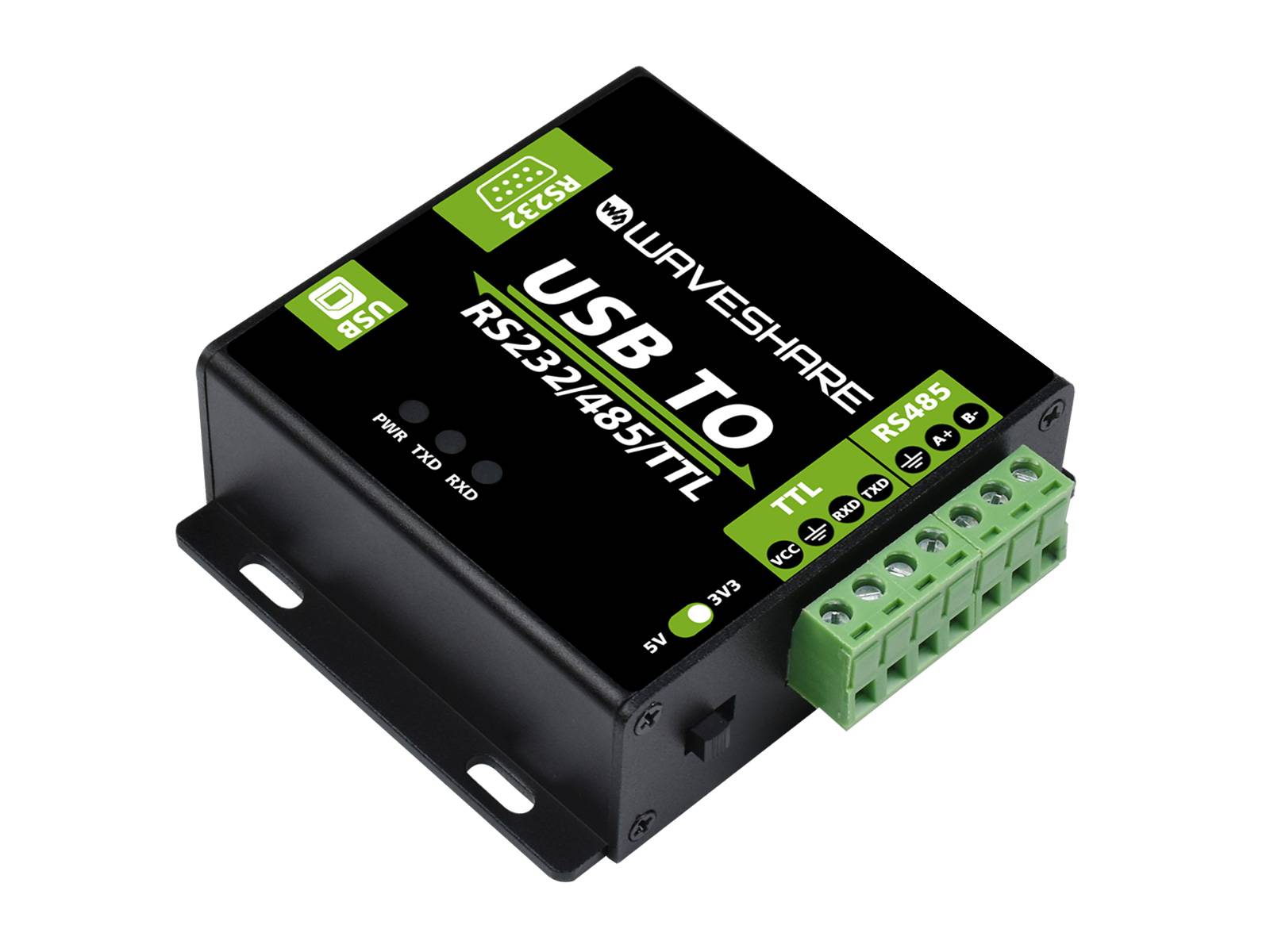

CH343G USB-zu-RS232/485/TTL-Schnittstellenkonverter, Industrial Isolation
USB:
- Betriebsspannung: 5 V
- Anschluss: USB-B
- Schutz: 200-mA-Sicherung mit Selbstwiederherstellung, isolierter Ausgang
RS232:

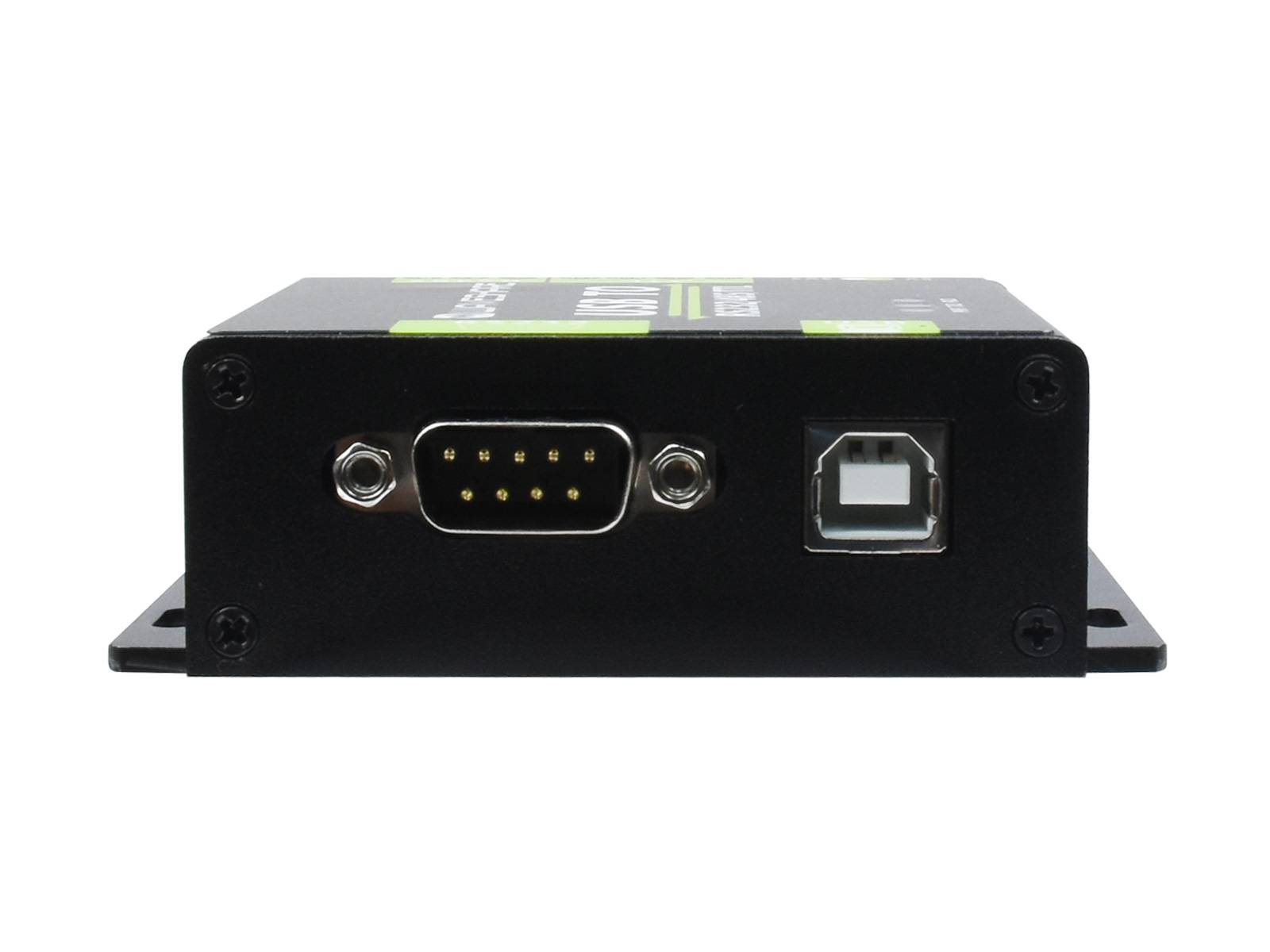

- Anschluss: DB9-Stecker
- Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz
- Übertragungsmodus: Punkt-zu-Punkt
- Baudrate: CH343G: bis zu 600000 bps (nicht Vollband)
RS485
- Anschluss: Schraubklemme
- Stifte: A+/B-/GND
- Richtungssteuerung: Die Hardware unterscheidet und steuert automatisch die Richtung der Datenübertragung
- Schutz: 600 W blitzfest und Überspannungsschutz, 15 kV ESD-Schutz (reservierte Lötpads für 120 R-Ausgleichswiderstand
- Übertragungsmodus: Punkt-zu-Mehrpunkt (bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden)
- Baudrate: CH343G: bis zu 2 Mbit/s
TTL (UART)
- Betriebsspannung: 3,3 V / 5 V
- Anschluss: Schraubklemme
- Stifte: TXD, RXD, GND, 5 V
- Schutz: Klemmschutzdiode, Überspannungs-/Minusspannungsfest, Stoßfestigkeit
- Übertragungsmodus: Punkt-zu-Punkt
- Baudrate: CH343G: bis zu 2 Mbit/s
Indikatoren:
- PWR: Rote Betriebsanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird
- TXD: Grüne TX-Anzeige, leuchtet, wenn der USB-Port Daten sendet
- RXD: Blaue RX-Anzeige, leuchtet auf, wenn die Geräteanschlüsse Daten zurücksenden
Betriebsumgebung
- Temperatur: -15? ~ 70?
- Luftfeuchtigkeit: 5 % relative Luftfeuchtigkeit bis 95 % relative Luftfeuchtigkeit
- Betriebssystem: Mac, Linux, Android, Windows 11/10/8.1/8/7
WIKI: www.waveshare.com/wiki/USB_TO_RS232/485/TTL
Paket enthält
- CH343G USB-Konverter x1
- USB-Kabel ~1,2 m x 1Stichwörter
