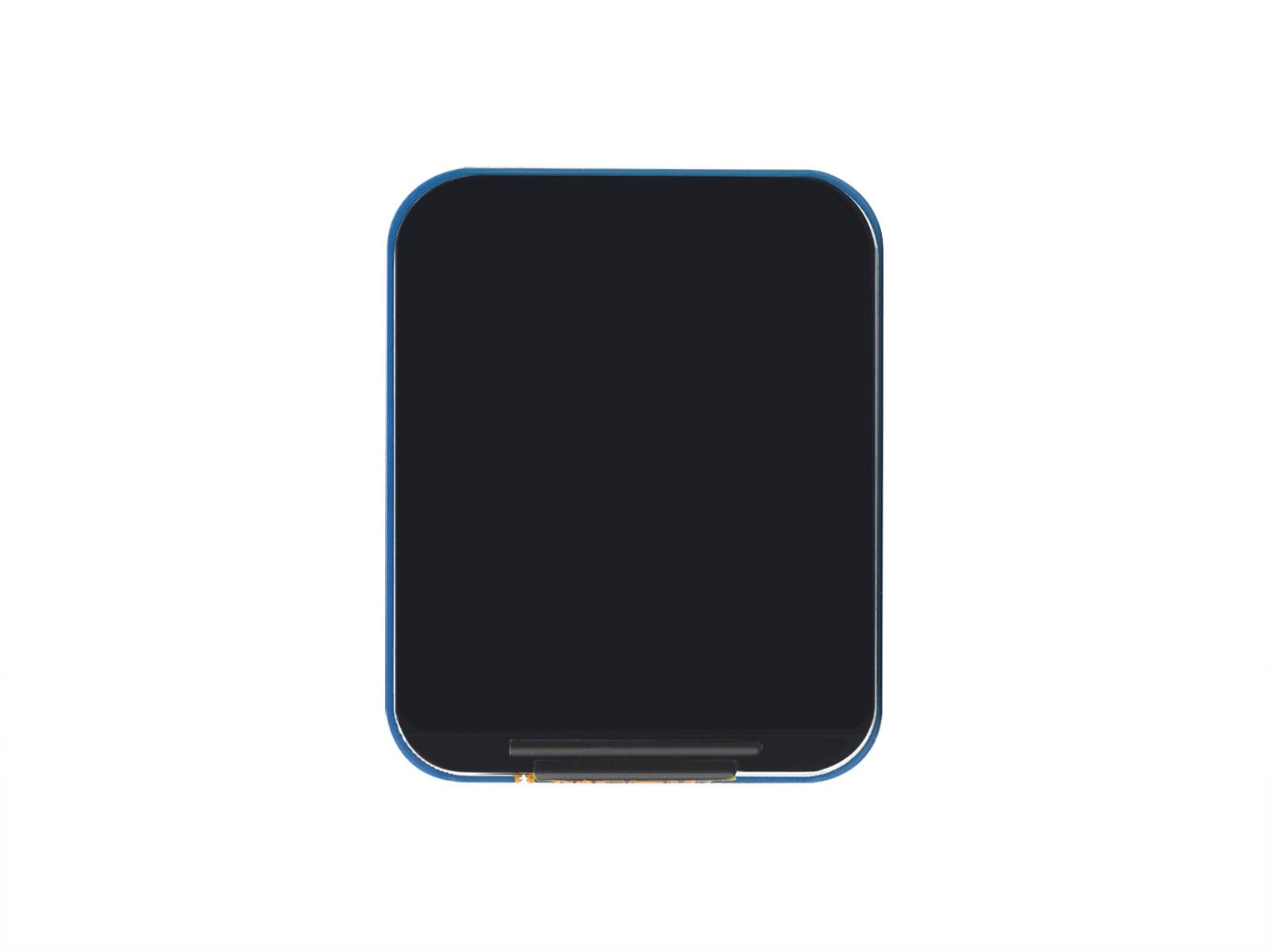

WaveShare 1.69inch LCD Display Module 240x280 IPS SPI Interface 262K Colors
WaveShare 1.69inch LCD Display Module 240x280 IPS SPI Interface 262K Colors
9,59 €
inkl. MwSt.
zzgl.
Lieferzeit:
1-2 Tage
auf Lager
Verkauf & Versand:
BerryBase
9,59 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
1,69-Zoll-LCD-Anzeigemodul, Auflösung 240 x 280, SPI-Schnittstelle, IPS, 262.000 Farben. Eingebetteter ST7789V2-Treiberchip.
- Größe: 1,69"
- Betriebsspannung: 3,3V / 5V
- Auflösung 240 x 280 Pixel
- Anzeigefarbe: 262 K
- Kommunikationsschnittstelle: 4-Draht-SPI
- Treiber: ST7789V2
- ANZEIGEFELD: IPS
- PIXELGRÖSSE: 0,11655 x 0,0,11655 mm
- Displaygröße: 27,97 x 32,63 mm
- Modulgröße: 31,50 x 39,00 mm
Pinbelegung
- VCC: Stromversorgung (3,3 V / 5 V Eingang)
- GND: Masse
- DIN: SPI-Dateneingabe
- CLK: SPI-Takteingang
- CS: Chipauswahl, Low-Aktiv
- DC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehle)
- RST: Reset, low aktiv
- BL: Hintergrundbeleuchtung
Wiki: www.waveshare.com/wiki/1.69inch_LCD_Module
Lieferumfang
- 1,69-Zoll-LCD-Modul x1
- GH1.25 20cm 8Pin Kabel x1
