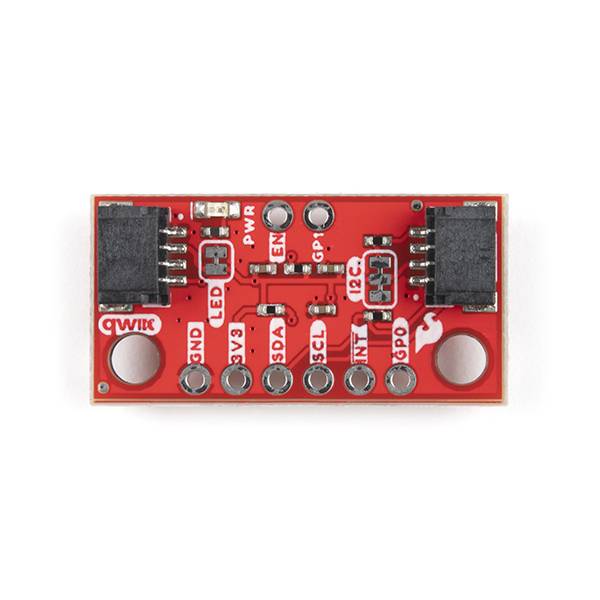

SparkFun Qwiic Mini dToF Imager TMF8821 Direct Time-of-Flight Sensor SEN-19451
SparkFun Qwiic Mini dToF Imager TMF8821 Direct Time-of-Flight Sensor SEN-19451
21,69 €
inkl. MwSt.
zzgl.
21,69 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Der SparkFun Qwiic Mini dToFTMF8821 Imager ist ein direkter Flugzeitsensor (dToF), der ein einzelnes modulares Paket mit enthält ein zugehöriger Vertical Cavity Surface Emitting Laser (VCSEL) von AMS. Das dToF-Gerät basiert auf einer Single Photon Avalanche Photodiode (SPAD), einem Time-to-Digital-Converter (TDC) und einer Histogramm-Technologie, um eine Erkennungsreichweite von 5000 mm zu erreichen. Aufgrund seines Objektivs auf dem SPAD unterstützt es 3x3-, 4x4- und 3x6-Multizonen-Ausgangsdaten und ein sehr breites, dynamisch einstellbares Sichtfeld. Ein Multi-Lens-Array (MLA) innerhalb des Gehäuses über dem VCSEL erweitert das FoI (Field of Illumination).
Eigenschaften:

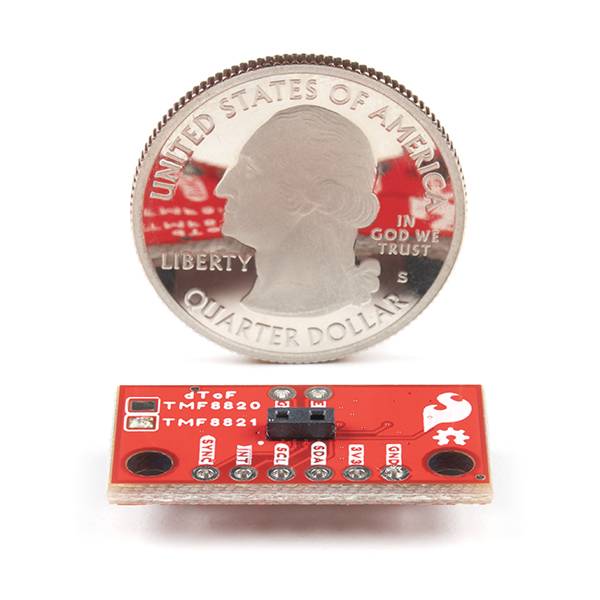

- Brettabmessungen: 1,27 cm x 2,54 cm
- Betriebsspannung
- 2,7 V bis 3,6 V
- (normalerweise 3,3 V über Qwiic-Kabel)
- Aktueller Verbrauch
- 8µA (Standby)
- 57mA (aktiv)
- AMS TMF8821 Mehrzonen-Laufzeitsensor
- Direkte ToF-Technologie mit hochempfindlicher SPAD-Erkennung
- 4x4 konfigurierbare Multi-Zonen-Konfiguration mit Multi-Objekt-Erkennung
- Schnelle Time-to-Digital Converter (TDC)-Architektur
- Sub-Nanosekunden-Lichtimpuls
- On-Chip-Histogrammverarbeitung
- Hochleistungs-On-Chip-Sonnenlichtunterdrückungsfilter und -algorithmus
- Messbereich: 10 mm bis 5000 mm bei 30 Hz
- Lichtquelle: Klasse 1 940 nm VCSEL
- Sichtfeld: bis zu 63° diagonal verstellbar
- Max. Lesegeschwindigkeit: bis zu 30 Hz
- 2x Qwiic-Anschlüsse
- I2C-Adresse: 0x41
- Betriebstemperaturbereich
- -30 °C bis +70 °C

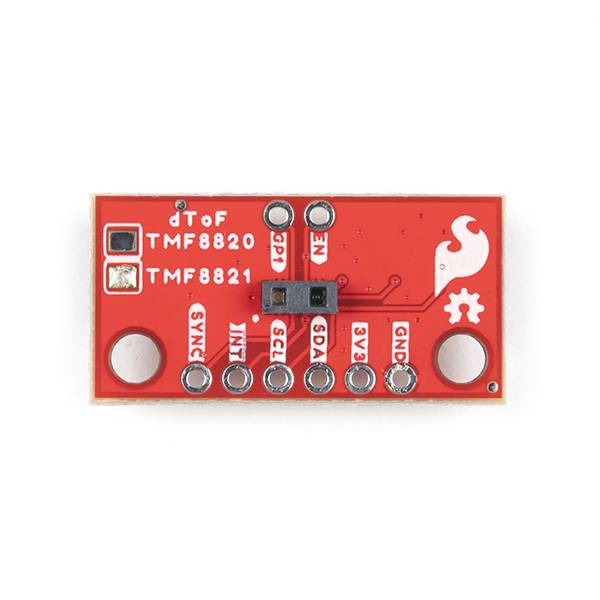

- Breakout-Pads
- 1x Erde
- 1x Kraft
- 1x I2C-Port
- 1x Unterbrechung
- 2x GPIO
- 1x aktivieren
- Power-LED (über Jumper konfigurierbar)
- I2C-Pull-Ups (über Jumper konfigurierbar)
Stichwörter
SparkFun, Qwiic, Mini, dToF, Imager
