SparkFun MyoWare 2.0 Arduino Shield 6x Connecter for Muscle Sensor DEV-18426
12,92 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
1-2 Tage
Verkauf & Versand:
BerryBase
12,92 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung

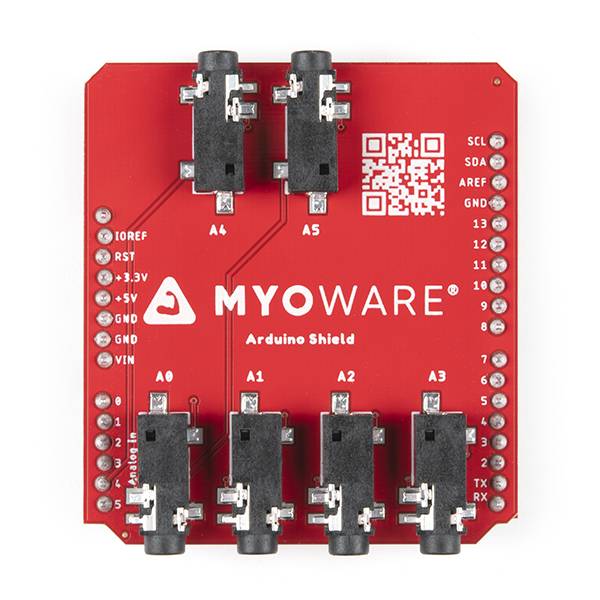

Das MyoWare® 2.0 Arduino Shield ist für den einfachen Anschluss von bis zu sechs MyoWare 2.0 Muskelsensoren und Link Shields mit 3,5-mm-TRS- zu-TRS-Audiokabel. Das Board ist mit Stiftleisten vorbelegt, sodass Sie es nur auf Ihrem Arduino stapeln und die Sensoren anschließen müssen, um bis zu sechs Muskelgruppen zu lesen!

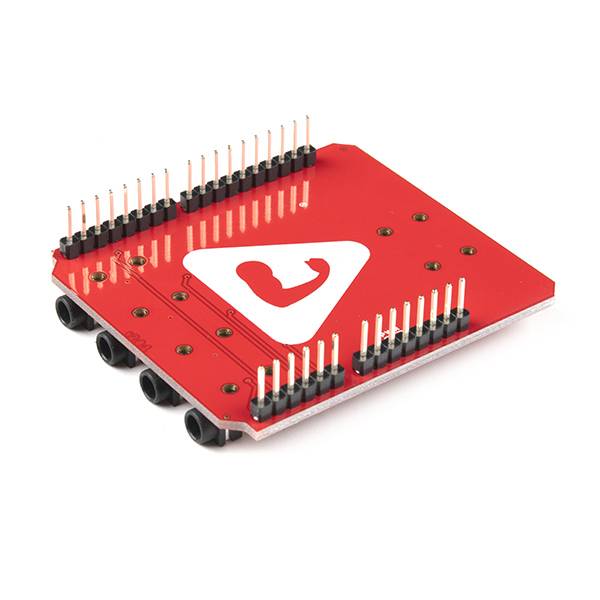

Der Arduino-Shield-Formfaktor lässt sich direkt mit Entwicklungsboards kombinieren, die den Arduino Uno R3-Standard-Footprint haben. Alle sechs analogen Eingangspins (A0-A5) auf dem Arduino sind auf diesem Schild reserviert. Auf der Rückseite des Arduino-Schildes befindet sich ein Power-Jumper, um Ihre Ausgangsspannung auf 5 V (Standard) oder 3,3 V für die Muskelsensoren einzustellen. Sie benötigen für jeden MyoWare 2.0-Muskelsensor ein MyoWare 2.0 Link Shield und ein TRS-zu-TRS-Kabel.
Hinweis: MyoWare und das Arduino Shield sind nicht zur Verwendung bei der Diagnose von Krankheiten oder anderen Zuständen oder bei der Heilung, Linderung oder Vorbeugung von Krankheiten bei Menschen oder anderen Tieren vorgesehen .
Das MyoWare® 2.0-Ökosystem besteht aus Schilden, die sich leicht mit dem MyoWare® 2.0-Muskelsensor verbinden lassen, einem kostengünstigen, Arduino-kompatiblen All-in-One-Elektromyographie (EMG)-Sensor von Advancer Technologies. Das innovative Steckersystem ermöglicht es Benutzern, Abschirmungen einfach mit einem kompakten, flachen Profil zusammenzustecken und an den analogen Eingang eines Mikrocontrollers anzuschließen, um die rohe, gefilterte und gleichgerichtete elektrische Aktivität eines Zielmuskels zu messen. Dadurch entfällt die Notwendigkeit, Verbindungen zwischen Platinen zu löten.
Eigenschaften:
- 6x 3,5-mm-TRS-Anschlüsse
- Stiftleisten gelötet
- Arduino Uno R3 Standard-Footprint
- 3,3 V/5 V Strombrücke

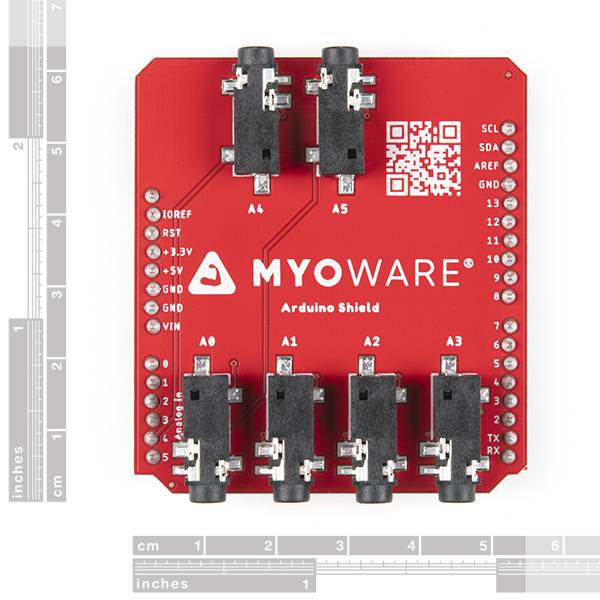

- Abmessungen der Platine: 53,34 mm x 59,69 mm (2,10 Zoll x 2,35 Zoll)
