SparkFun MyoWare 2.0 LED Shield for Muscle Sensor DEV-18387
34,93 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
1-2 Tage
Verkauf & Versand:
BerryBase
34,93 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung

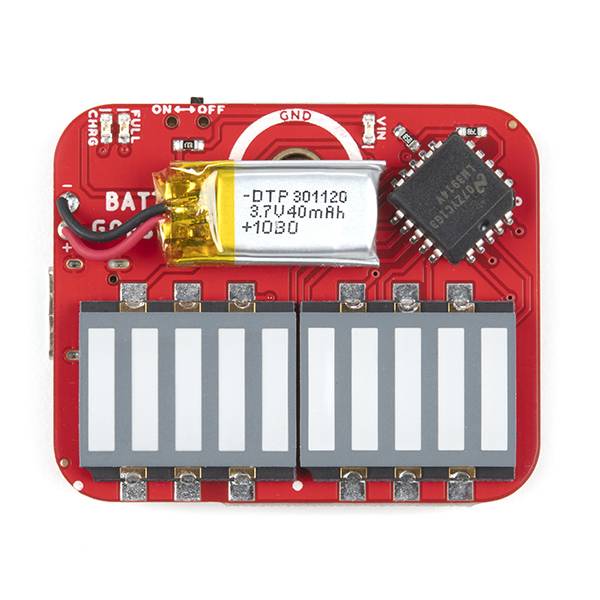

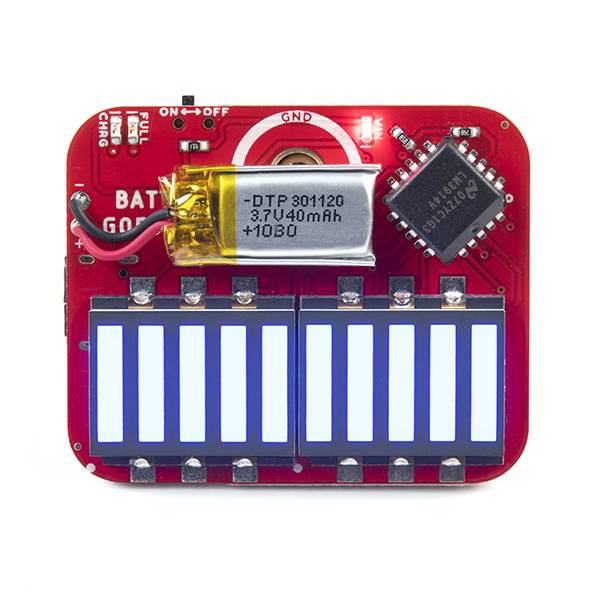

Das MyoWare® 2.0 LED-Schild wurde entwickelt, um die Größe des Signals eines Zielmuskels anzuzeigen und den MyoWare 2.0 Muskelsensor mit seiner eingebauten Batterie zu versorgen . Das blaue 10-Segment-Balkendiagramm zeigt die Größe des gemessenen Signals an. Je mehr Muskelaktivierung gemessen wird, desto höher werden die Board-LEDs leuchten! Mit diesem Schild erhalten Sie eine visuelle Darstellung der vom MyoWare 2.0-Muskelsensor gelieferten Signale. Das LED-Schild ist mit Schnappverbindern auf der Platine ausgestattet, sodass Sie es einfach auf der Oberseite des MyoWare 2.0-Muskelsensors stapeln und den Schalter in die EIN-Position bringen können, um dem Sensor die gesamte Leistung zu geben, die er benötigt, um seine myoelektrische Magie zu entfalten.
Jedes Board wird mit einem 40-mAh-Einzelzellen-Lithium-Polymer-Akku (LiPo) geliefert, der an das Board gelötet ist. Laden Sie den Akku über den USB-Typ-C-Anschluss und seine dedizierte LiPo-Ladeschaltung auf, die auf eine Laderate von 40 mA eingestellt ist. Diese Platine enthält auch Status-LEDs zum Laden (CHG, FULL und Power (VIN)). Der Anschluss des MyoWare 2.0-Muskelsensors an Batteriestrom ermöglicht ein saubereres Signal und eliminiert gleichzeitig die Möglichkeit, einen gefährlichen Strompfad zum Stromnetz zu schaffen.
Eigenschaften:
- Eingangsspannung: 5 V über USB-Typ-C-Anschluss
- Ausgangsspannung (z. B. „VIN“): Nennspannung: 3,7 V, vollständig aufgeladen: 4,2 V
- Netzschalter
- Eingebauter LiPo-Akku: Nennkapazität: 40 mAh, Nennspannung: 3,7 V ax, Ladestrom: 1 C (40 mA)
- MCP73831 Einzelzellen-LiPo-Lade-IC: Laderate auf 40 mA eingestellt

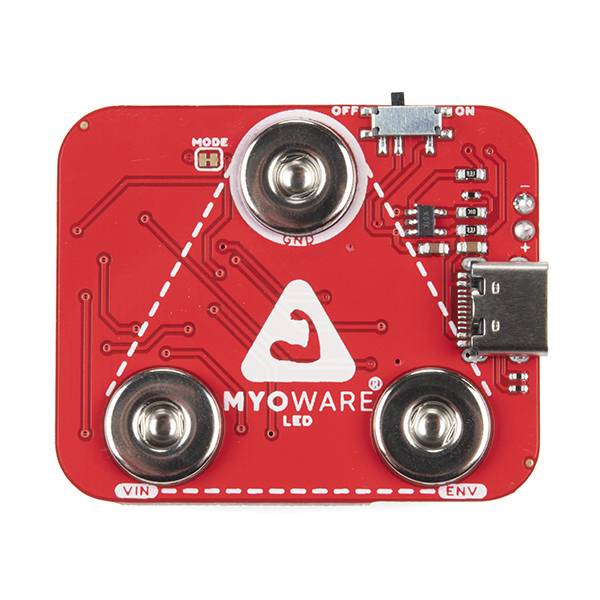

- Formfaktor des MyoWare® 2.0-Muskelsensors: 3x weibliche Schnappstifte (Strom- und EMG-Hüllkurvenausgang)
- LEDs: VIN, FULL, CHG, 2 5-Segment-Balken

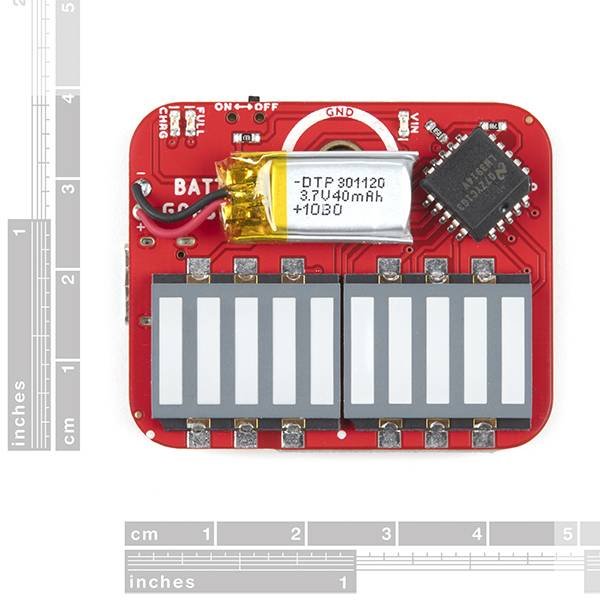

- Plattenabmessungen: 46,15 mm x 38,00 mm
