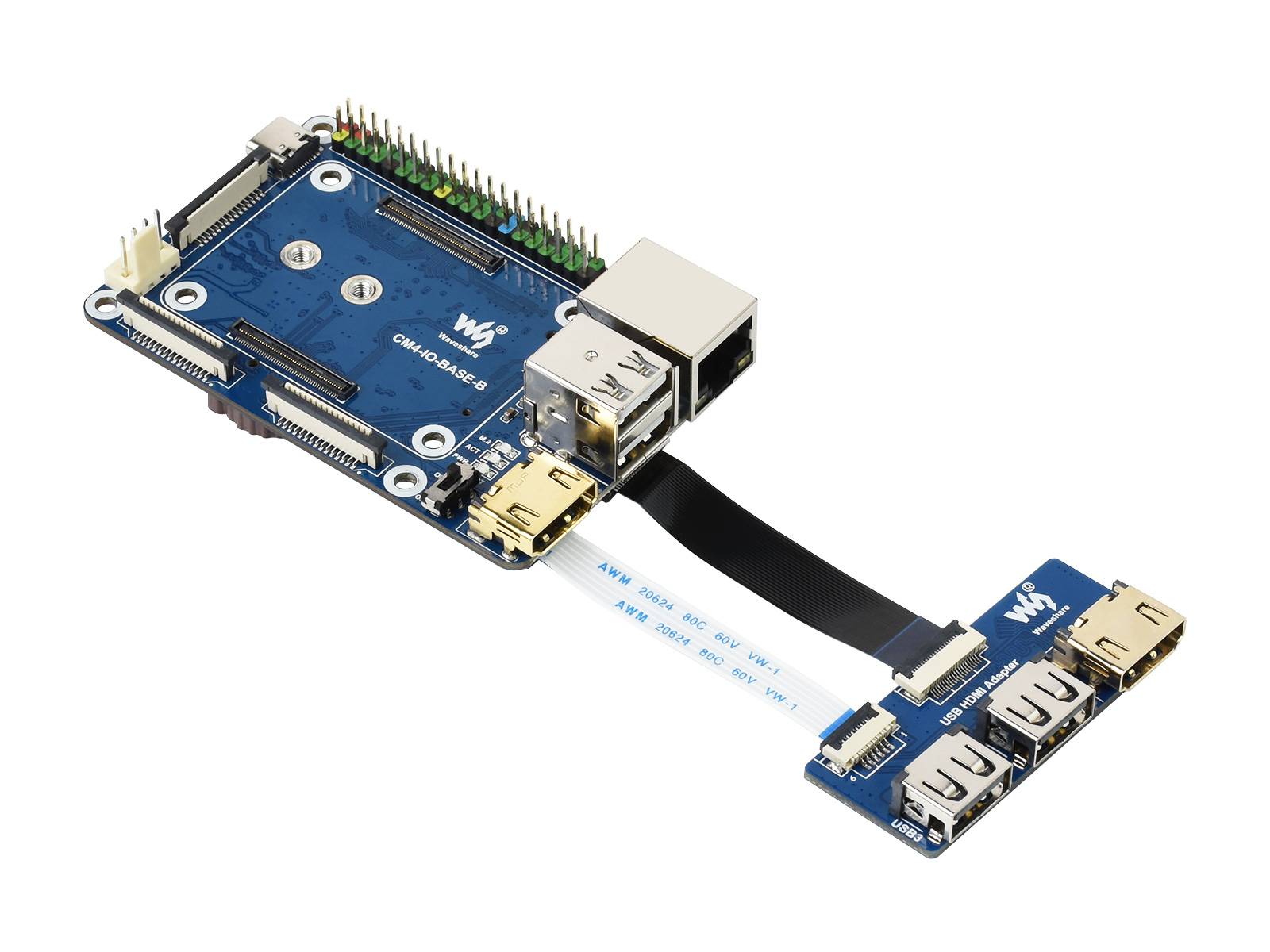

CM4-IO-BASE-B + USB HDMI Adapter , für Raspberry Pi Compute Module 4
Was ist an Bord
- CM4 Sockel passend für alle Varianten des Compute Module 4
- Stromeingang/Programmierung 5V/2,5A Stromversorgung, oder zum Brennen von eMMCs
- DISP MIPI DSI Display-Anschluss
- FAN für den Anschluss des Lüfters, ermöglicht Geschwindigkeitseinstellung und Messung
- CAM 2x MIPI CSI Kameraanschlüsse
- HDMI0 Anschluss HDMI0 Port, unterstützt 4K 30fps Ausgabe
- USB 2.0 Ports 2x USB 2.0 Ports
- Gigabit Ethernet Anschluss Gigabit Ethernet RJ45 Anschluss, mit 10 / 100 / 1000M Netzwerkunterstützung
- M.2-Anzeige
- ACT-Anzeige
- PWR-Anzeige
- BOOT Auswahl ON: CM4 wird von der USB-C Schnittstelle gebootet AUS: CM4 wird von eMMC oder Micro SD Karte gebootet
- 40PIN-GPIO-Header
- Micro-SD-Kartensteckplatz für den Anschluss einer Micro-SD-Karte mit vorgebranntem Image (NUR Lite-Variante)
- HDMI1 FFC-Anschluss HDMI1-Port, unterstützt 4K 30fps-Ausgabe
- USB 2.0 FFC-Anschluss kann über einen Adapter angeschlossen werden
- FE1.1S USB HUB Chip, erweitert einen USB-Anschluss auf 4 Anschlüsse
- M.2 Steckplatz unterstützt verschiedene NVME SSDs oder Kommunikationsmodule mit PCIE M.2 KEY-M Schnittstelle
- RTC-Chip ermöglicht RTC-bezogene Funktionen wie Wakeup, Shutdown, Reboot und mehr
- RTC-Interrupt-Auswahl PI-RUN: CM4-Reboot bei RTC-Unterbrechung GN-EN: CM4-Shutdown bei RTC-Unterbrechung D4: D4-Pin wird bei RTC-Unterbrechung ausgelöst
- EMC2301 Lüftersteuerung, für Drehzahlregelung / Messung
- RTC-Batteriehalter unterstützt CR1220 Knopfzelle
WIKI: http://www.waveshare.com/wiki/CM4-IO-BASE-B
Lieferumfang
- CM4-IO-BASE-B x1
- USB-HDMI-Adapter x1
- FFC-Kabel 6PIN 1.0 Pitch 60mm x1
- FFC-Kabel 20PIN 0,5 Raster 60mm x1
- USB-A zu USB-C Kabel 1m x1
- SSD-Montageschraube x1
