Produktbeschreibung
Beschreibung

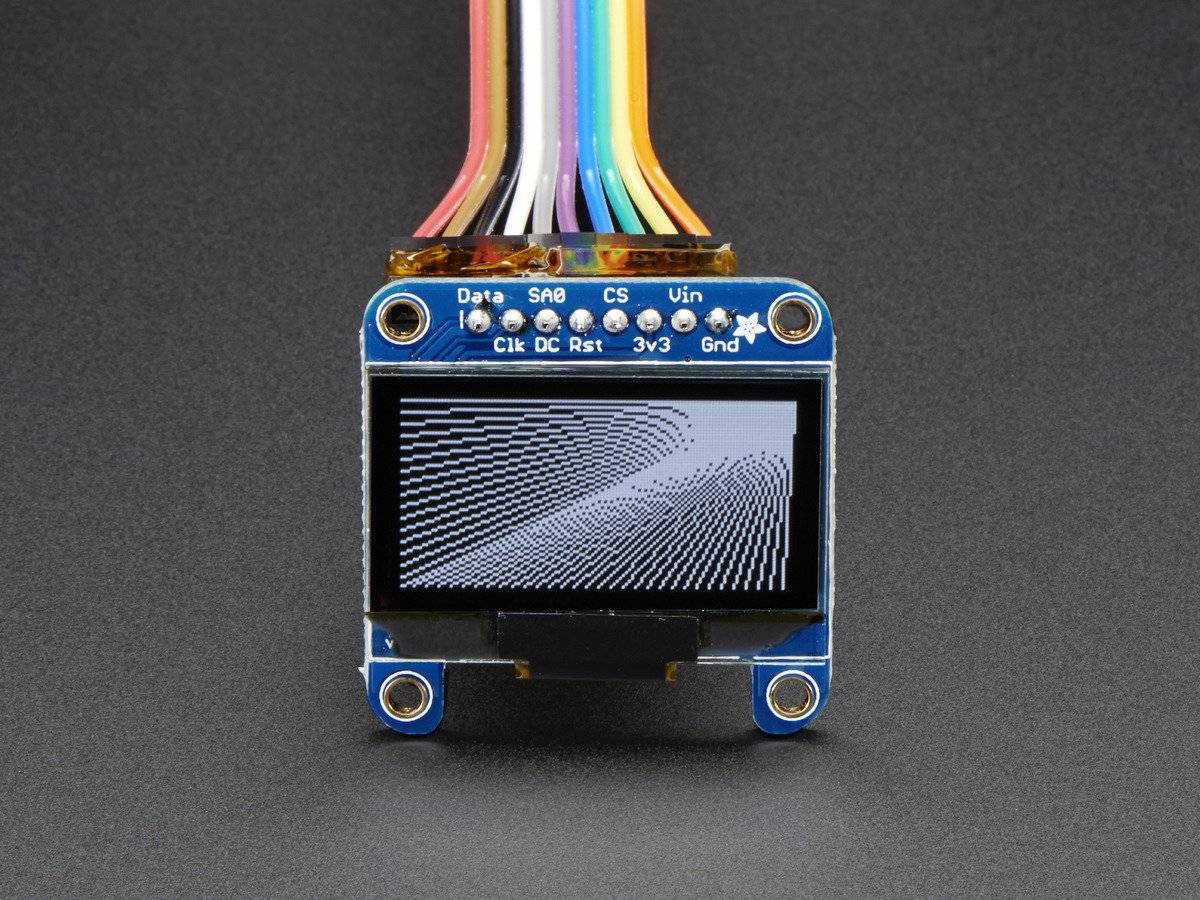

Diese Displays sind klein, nur etwa 1,3" diagonal, aber aufgrund des hohen Kontrasts eines OLED-Displays sehr gut lesbar. Dieses Display besteht aus 128x64 Einzelne weiße OLED-Pixel, jedes einzelne wird vom Controller-Chip ein- oder ausgeschaltet. Da das Display sein eigenes Licht erzeugt, ist keine Hintergrundbeleuchtung erforderlich. Dies reduziert die zum Betrieb der OLED erforderliche Energie, weshalb das Display über eine solche verfügt hoher Kontrast; wir mögen dieses Miniaturdisplay wirklich wegen seiner Schärfe!
Wir haben das Design aktualisiert, um eine Auto-Reset-Schaltung hinzuzufügen, sodass der Reset-Pin optional ist. Die Standardschnittstelle ist jetzt I2C, nicht SPI – da sie I2C spricht, können Sie sie einfach mit nur zwei Drähten (plus Strom und Masse!) anschließen. Wir haben sogar SparkFun Qwiic-kompatible STEMMA QT-Anschlüsse für den I2C-Bus beigefügt, sodass Sie nicht einmal löten müssen! QT-Kabel ist nicht im Lieferumfang enthalten.

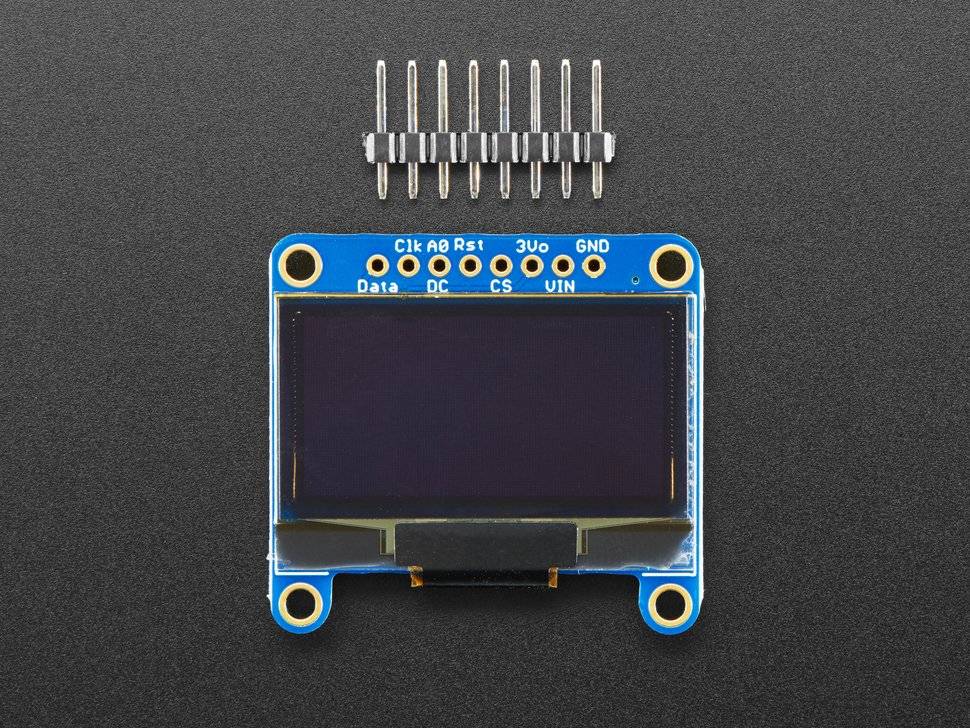

Breakout-Board-Abmessungen:
- Leiterplatte: 35,6 mm x 33 mm x 6,2 mm
- Maße der Befestigungsbohrung: 30,5 mm x 28 mm
- Befestigungslochdurchmesser: 2,5 mm
- Bildschirm: 34,5 mm x 23 mm
- Gewicht: 6 g

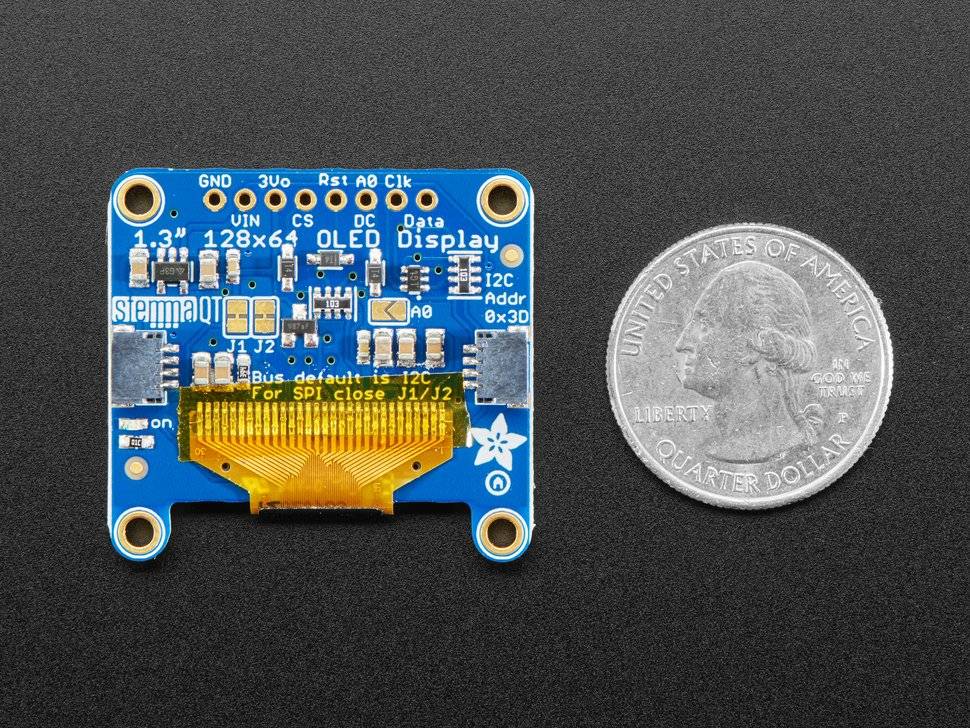

- Dieses Board/Chip verwendet eine I2C-7-Bit-Adresse zwischen 0x3C-0x3D, wählbar mit Jumpern
OLED-Anzeigedetails:
- Diagonale Bildschirmgröße: 1,30"
- Anzahl der Pixel: 128 × 64
- Farbtiefe: Monochrom (Weiß)
- Modulaufbau: COG
- Modulgröße (mm): 34,50 x 35,00
- Plattengröße (mm): 34,50 x 23,00 x 1,45
- Aktive Fläche (mm): 29,420 x 14,70
- Pixelabstand (mm): 0,23 x 0,23
- Pixelgröße (mm): 0,21 x 0,21
- Gewicht (g): 2,18
- Pflicht: 1/64
- Helligkeit (cd/m2): 100 (typisch) bei 12 V
