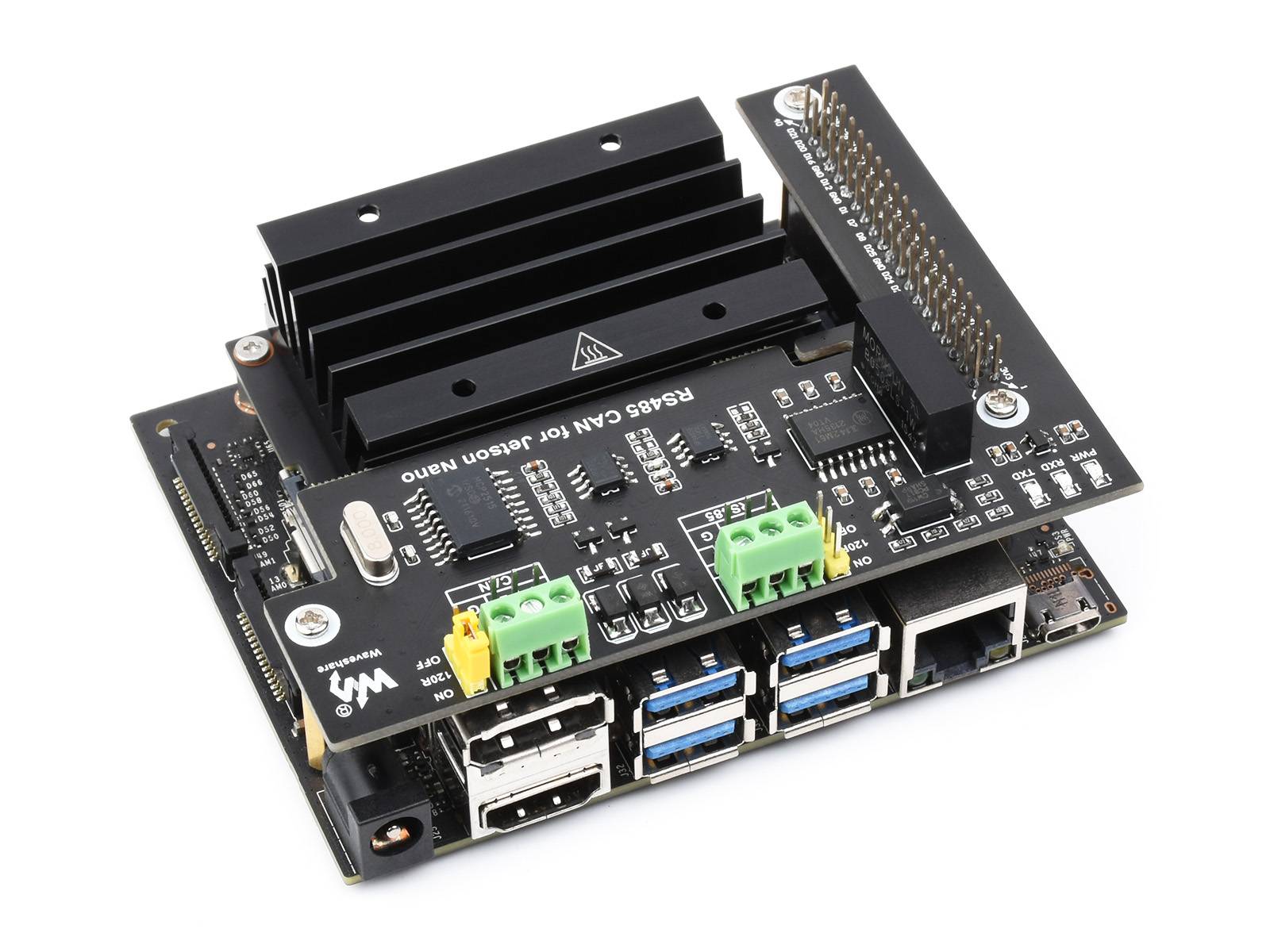

WaveShare RS485 CAN Expansion Board for Jetson Nano Digital Isolation Built-In Protection Circuit
29,85 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
2-3 Tage
Verkauf & Versand:
Eckstein Komponente
29,85 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
RS485-CAN-Erweiterungsplatine Entwickelt für Jetson Nano, digitale Isolierung, eingebaute Schutzschaltung.

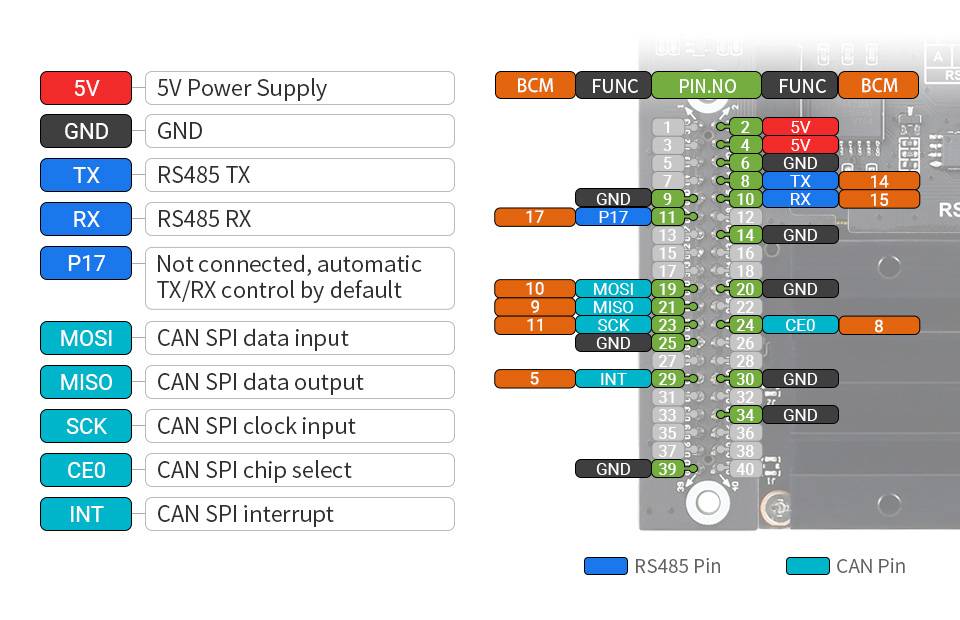

- Standard-40PIN-GPIO-Erweiterungs-Header, unterstützt den direkten Anschluss an Jetson Nano
- Onboard-CAN-Controller MCP2515 über SPI-Schnittstelle, passend zum Transceiver SIT65HVD230DR
- Verfügt über RS485-Funktion, gesteuert über UART, Halbduplex-Kommunikation, unterstützt automatische TX/RX-Steuerung ohne Programmierung, integrierter Transceiver SP3485
- Integrierter TVS (Transient Voltage Suppressor), effektive Unterdrückung von Stoßspannungen und transienten Spitzenspannungen im Schaltkreis für RS485-Transceiving, Blitzschutz & Anti-Elektrostatik
- Integrierter digitaler Isolationschip, sicherere Signalisolationskommunikation und bessere Stabilität und Anti-Interferenz
- Reservierte Steuerpins, ermöglicht die Arbeit mit anderen Steuerplatinen
Spezifikationen
- CAN-Controller: MCP2515
- CAN-Transceiver: SIT65HVD230DR
- RS485-Transceiver: SP3485
- Betriebsspannung: 3,3 V
- Montagelochgröße: 3,0 mm
- Abmessung: 100 × 79 mm
Onboard SM24CANB Transient Voltage Suppressor (TVS), verhindert Schäden durch statische Elektrizität, Überspannung und transiente Spitzenspannung.

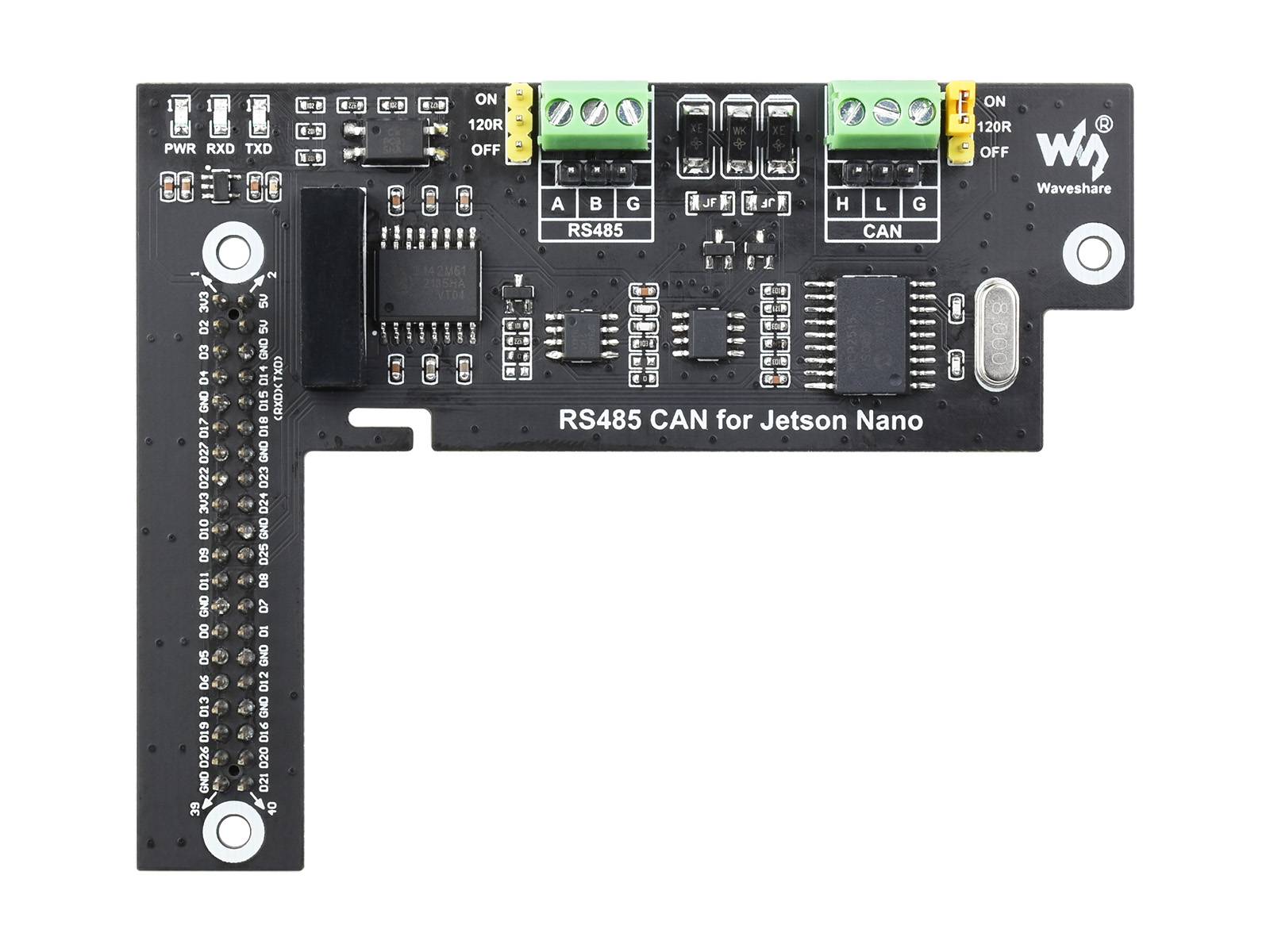

Was ist an Bord
- CAN-Controller MCP2515
- CAN-Transceiver SIT65HVD230DR
- RS485-Transceiver SP3485
- Leistungstrenner B0505LS
- Digitaler Isolator-Chip ADUM1412
- Optokoppler-Isolationschip PC817X3CSP9F
- TVS (Transient Voltage Suppressor)
- RXD & TXD-Anzeige
- Betriebsanzeige
- Leistungschip RT9193-33
WIKI: www.waveshare.com/wiki/RS485_CAN_for_Jetson_Nano
Lieferumfang
- RS485 CAN für Jetson Nano x1
- Schraubenpaket x1Stichwörter
