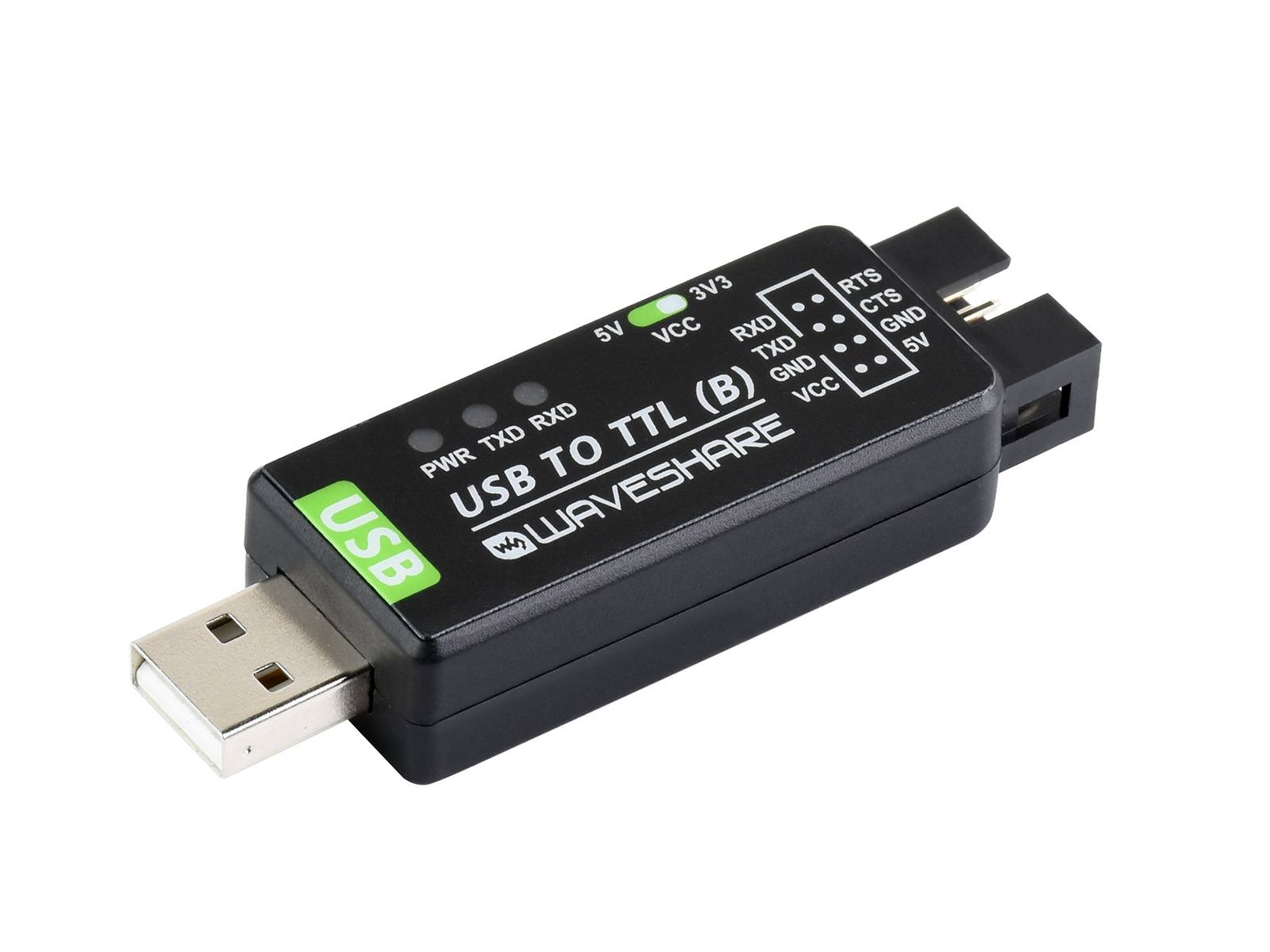

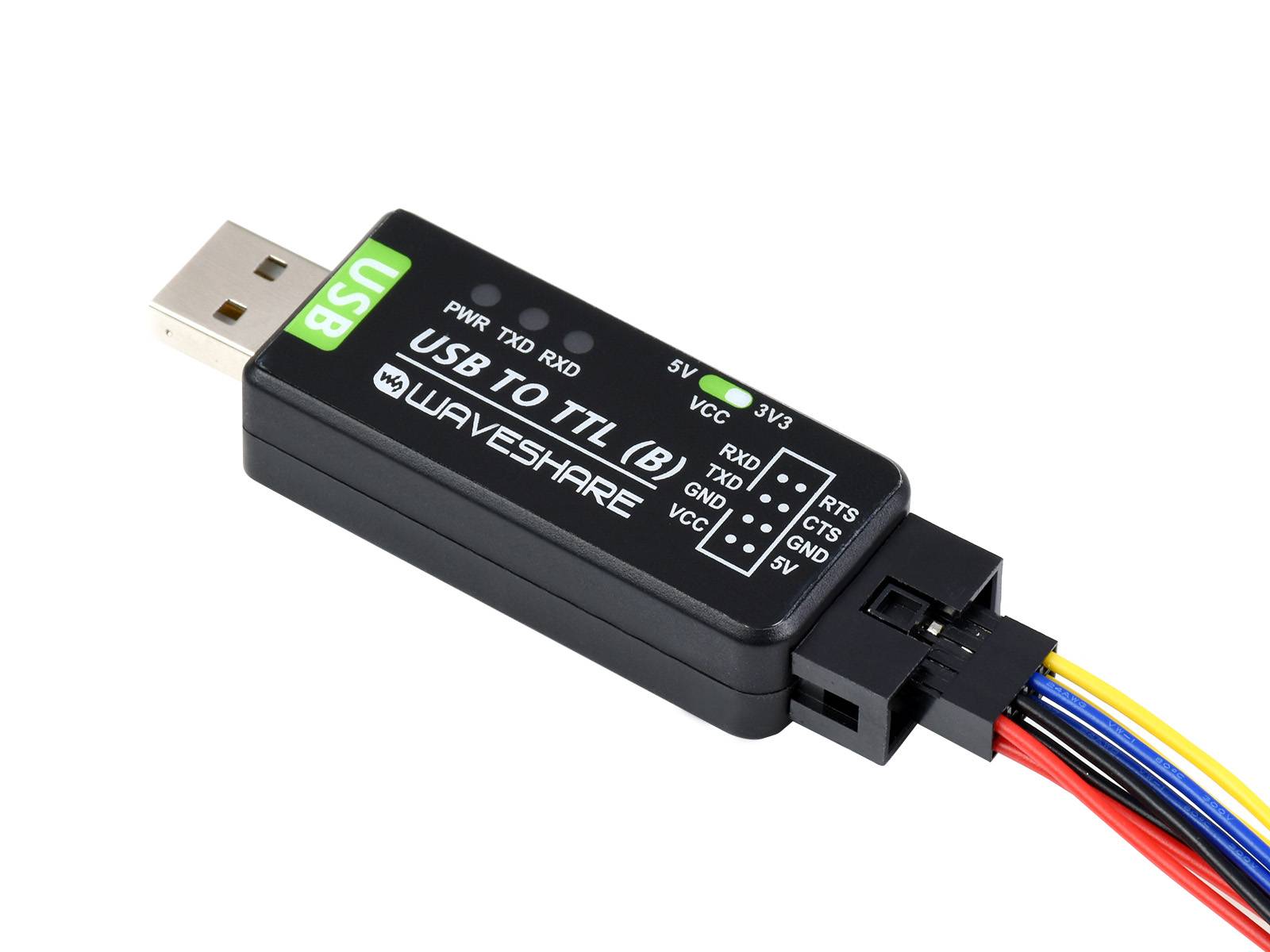

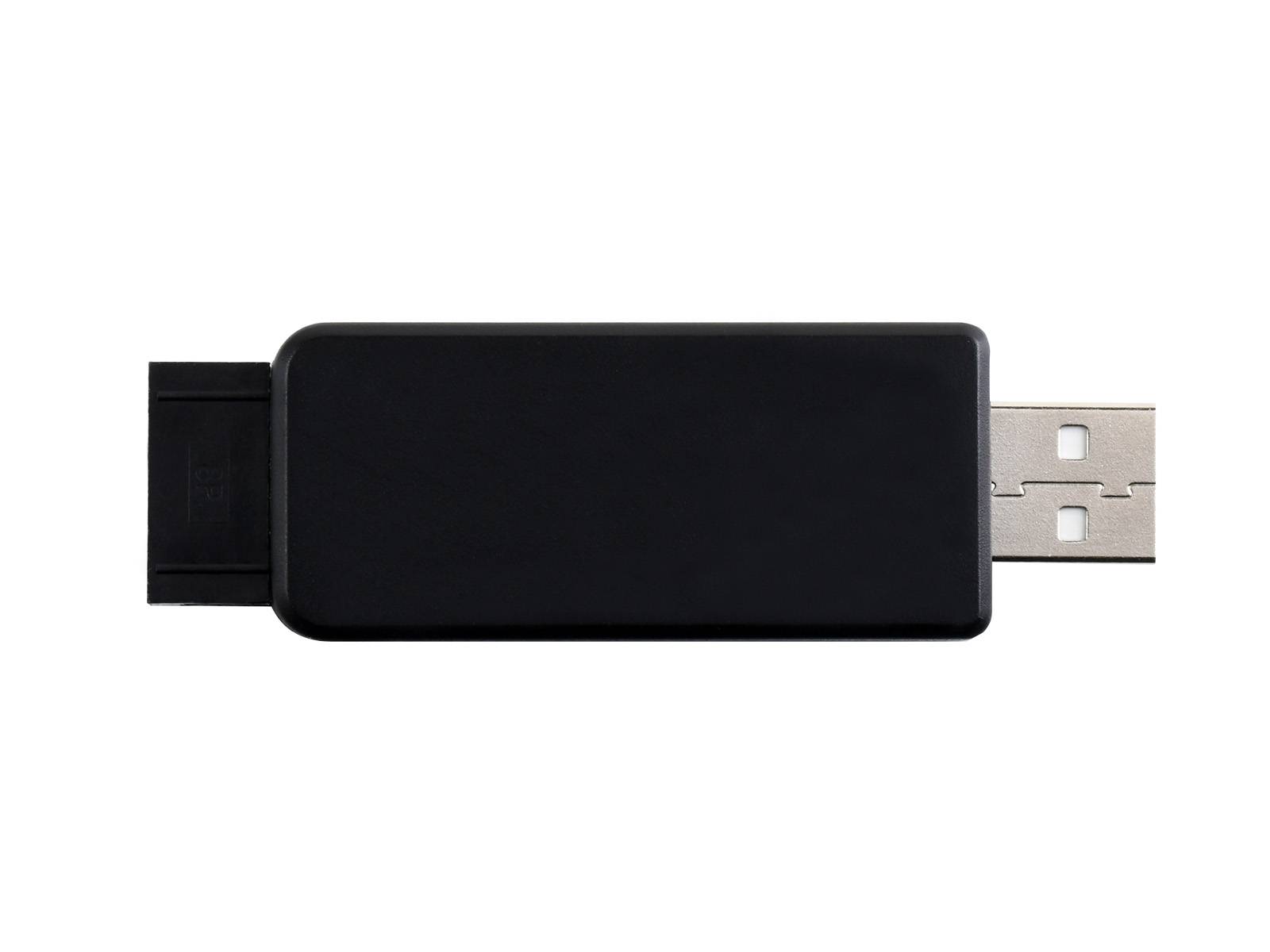

WaveShare Industrial USB TO TTL Converter CH343G Multi Protection 21550
8,20 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
2-3 Tage
Verkauf & Versand:
Eckstein Komponente
8,20 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
Industrieller USB-zu-TTL-Konverter, Original CH343G an Bord, mehrere Schutzschaltungen, Unterstützung für mehrere Systeme
- Integrierte rückstellbare Sicherung und TVS-Diode, die Schutz bieten, einschließlich Überstrom, Überspannung, Rückwärtssicherheit und ESD-Schutz, Verbesserung der Stoßfestigkeit, sichere und stabile Kommunikation
- Integrierte E/A-Schutzschaltung zur Unterdrückung von Überspannungen
- Integrierter serieller TTL-Port 3,3 V und 5 V Spannungspegelschalter, ermöglicht die Auswahl des TTL-Pegels
- 3x LED-Anzeigen zum einfachen Überprüfen der Stromverbindung und des Signal-TX/RX-Status
- Hochwertiges Kunststoffgehäuse mit mattglänzender Oberfläche, sauber verarbeitet
- IDC-Steckverbinder mit narrensicherem Design
Spezifikationen
- Produktkategorie: Industrieller USB-zu-TTL-Konverter
- Hostport: USB
- Datenrate: 50 bps ~ 6 Mbps
- Geräteport: UART
- USB-Anschluss: Anschluss: USB-A-Schutz: rücksetzbare Sicherung, ESD-Schutz
- UART-Port: Anschluss: narrensicherer 8PIN-Header Schutz: IO-Schutzdiode
- Indikator: - PWR: Betriebsanzeige, leuchtet rot, wenn USB-Spannung erkannt wird
- TXD: TX-Anzeige, leuchtet rot, während der USB-Anschluss Daten sendet
- RXD: RX-Anzeige, leuchtet rot, während der Geräteanschluss Daten empfängt
USB-Signal & Pinout-Definition
- 5 V: 5 V-Ausgang
- VCC: 3,3-V- oder 5-V-Ausgang, konfiguriert durch Schalter
- GND: Masse
- TXD: Verbindung mit MCU.RX
- RXD: Verbindung zu MCU.TX herstellen
- RTS: Verbindung zu MCU.CTS herstellen
- CTS: Verbindung zu MCU.RTS herstellen
Wiki: http://www.waveshare.com/wiki/USB_TO_TTL_(B)
Lieferumfang
- USB ZU TTL (B) x1
- 8PIN narrensicheres Kabel x1Stichwörter
