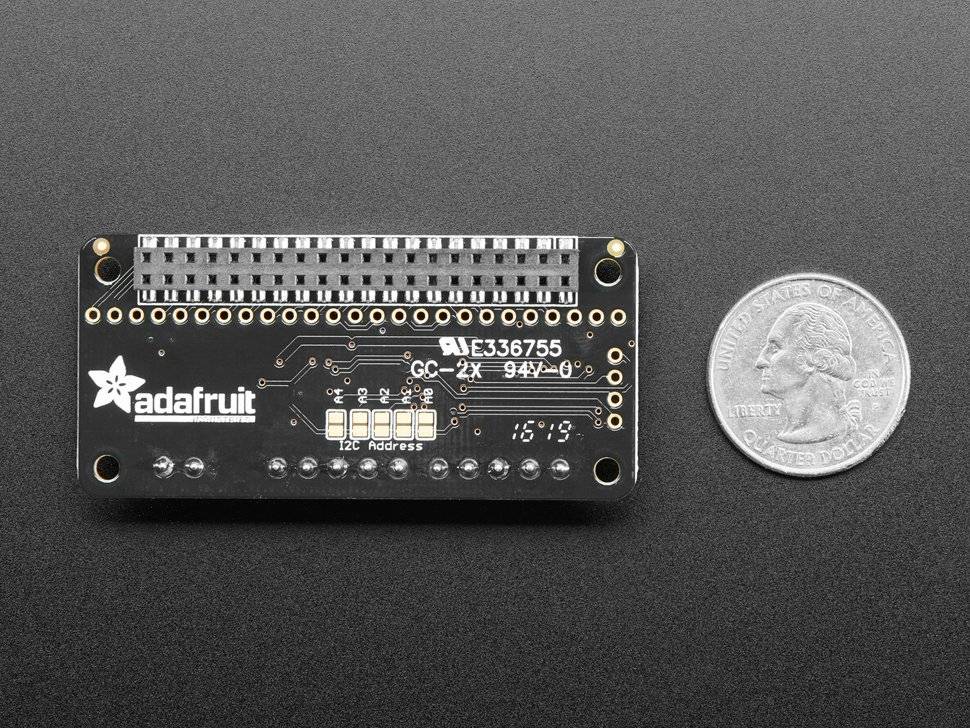

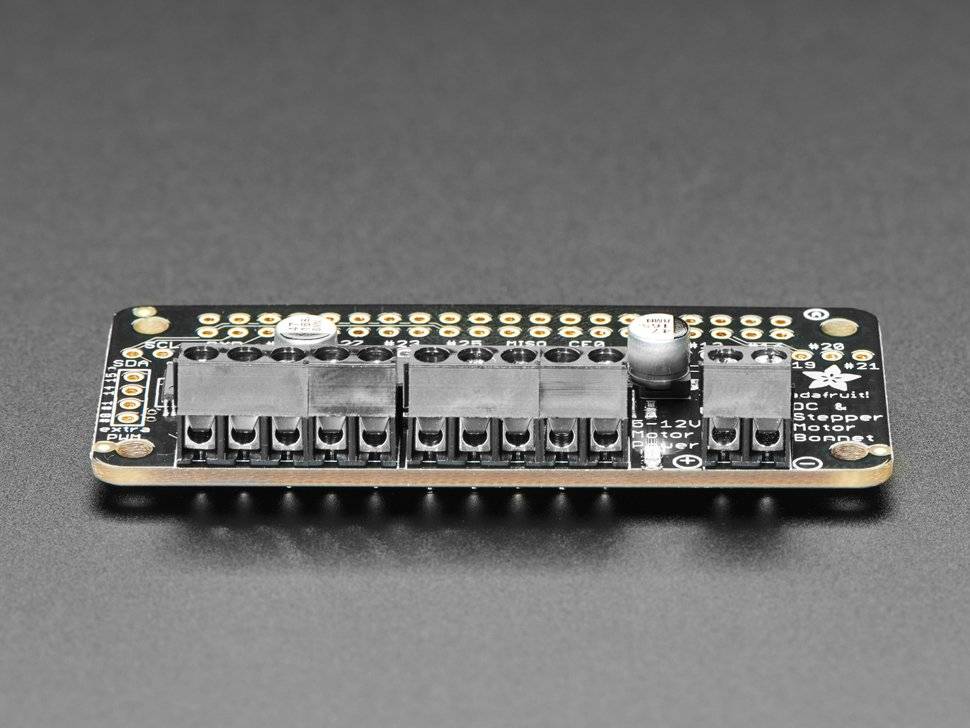

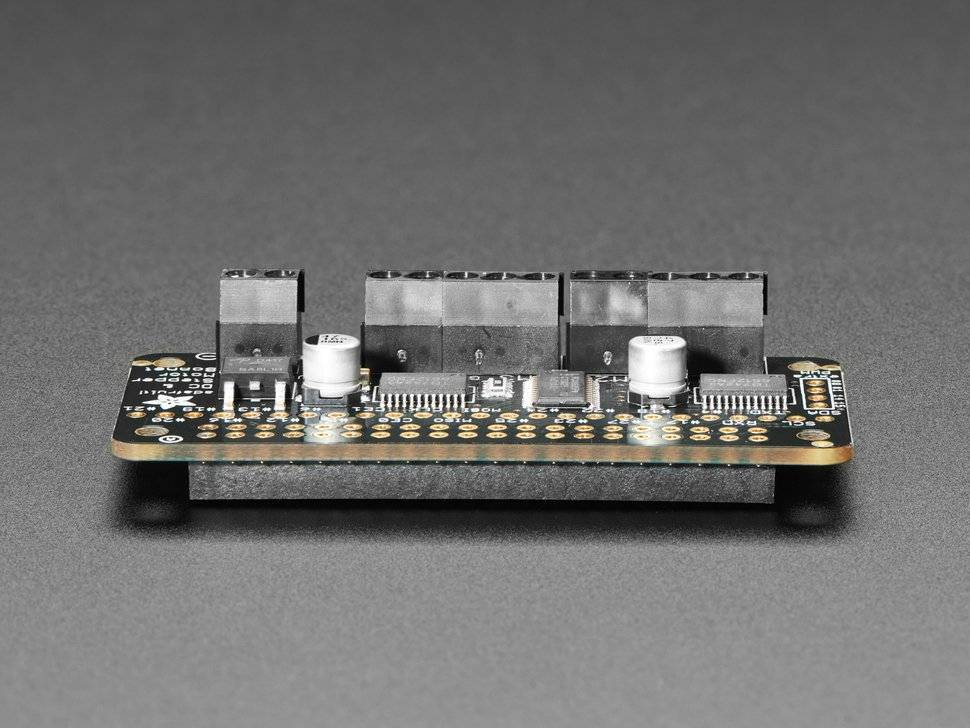

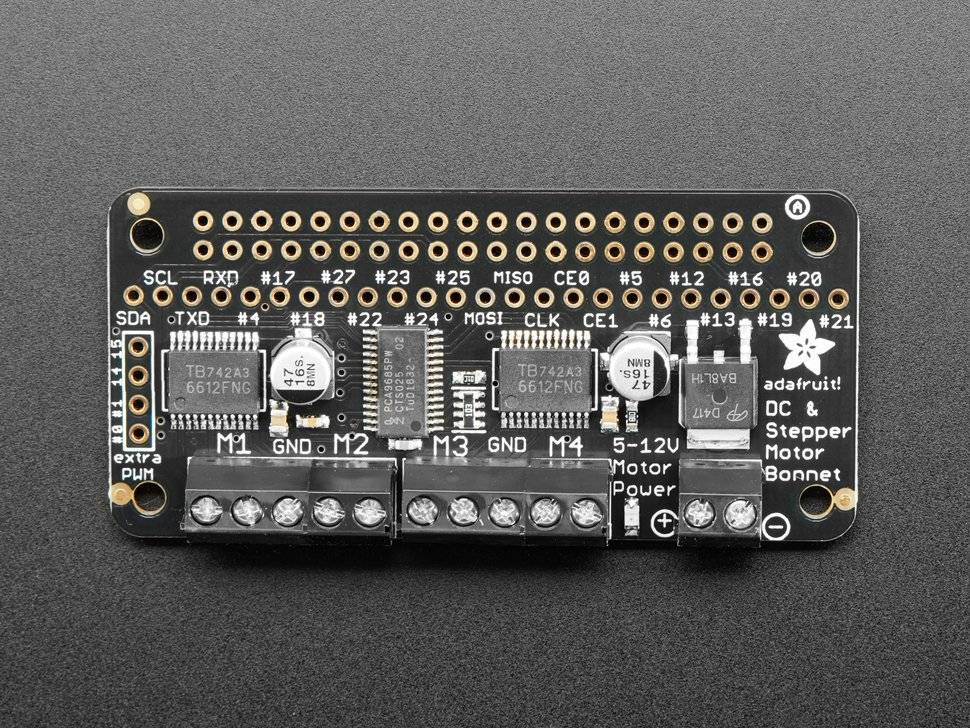

Adafruit DC & Stepper Motor Bonnet for Raspberry Pi PWM Speed Control 4280
26,98 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
1-2 Tage
Verkauf & Versand:
BerryBase
26,98 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
Lassen Sie Ihre Roboterträume mit der neuen DC+Stepper Motor Bonnet von Adafruit wahr werden. Dieses Raspberry Pi-Add-on ist perfekt für jedes Bewegungsprojekt, da es bis zu 4 Gleichstrom- oder 2 Schrittmotoren mit vollständiger PWM-Geschwindigkeitssteuerung antreiben kann. Wir haben im Grunde unseren super-beliebten DC+Stepper Motor HAT genommen und ihn zusammengedrückt und fertig montiert - Plug-and-Play-fertig, kein Löten erforderlich!
Da der Raspberry Pi nicht viele PWM-Pins hat, verwenden wir einen vollständig dedizierten PWM-Treiberchip an Bord, um sowohl die Motorrichtung als auch die Geschwindigkeit zu steuern. Dieser Chip übernimmt alle Motor- und Geschwindigkeitssteuerungen über I2C. Nur zwei Pins (SDA & SCL) sind erforderlich, um die mehreren Motoren anzutreiben, und da es sich um I2C handelt, können Sie auch andere I2C-Geräte oder HATs an dieselben Pins anschließen.
- 4 H-Brücken: Der TB6612-Chipsatz bietet 1,2 A pro Brücke mit thermischem Abschaltschutz und internen Rückschlagschutzdioden. Kann Motoren mit 4,5 VDC bis 13,5 VDC betreiben.
- Bis zu 4 bidirektionale Gleichstrommotoren mit individueller 8-Bit-Geschwindigkeitsauswahl (also etwa 0,5 % Auflösung)
- Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit Einzelspule, Doppelspule, Interleaved oder Mikroschritt.
- Große Klemmleistenanschlüsse zum einfachen Anschließen von Kabeln (18–26 AWG) und Strom
- Polaritätsgeschützter 2-poliger Klemmenblock und Jumper zum Anschluss einer externen 5-12-VDC-Stromversorgung
Kommt mit einem zusammengebauten & getestet Bonnet, Klemmblöcke und 2x20 Header sind bereits angebracht und einsatzbereit. Raspberry Pi, Motoren und Akku sind nicht im Lieferumfang enthalten.
Hinweis: Die mit Ihrem Produkt gelieferten Anschlussblöcke können blau oder schwarz sein.
Produktabmessungen: 65,2 mm x 30,6 mm x 14,0 mm
Produktgewicht: 14,7 gStichwörter
