Produktdaten

Überblick

Made in Germany
Geringe Stromaufnahme
Auch für Daten- und Messwertübertragung geeignet

Beschreibung

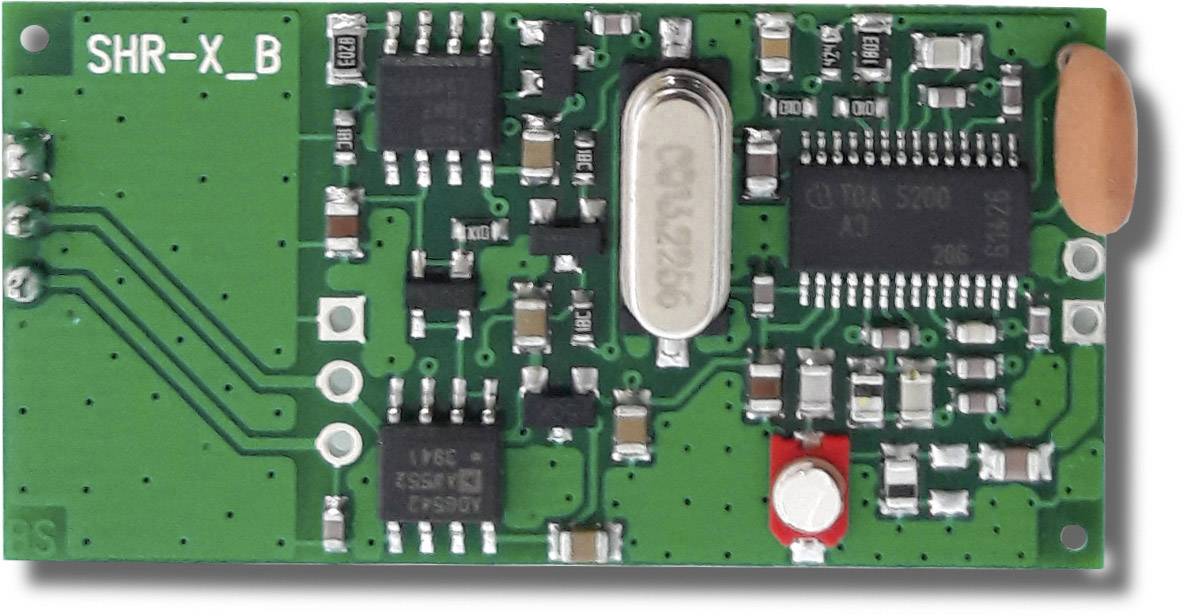

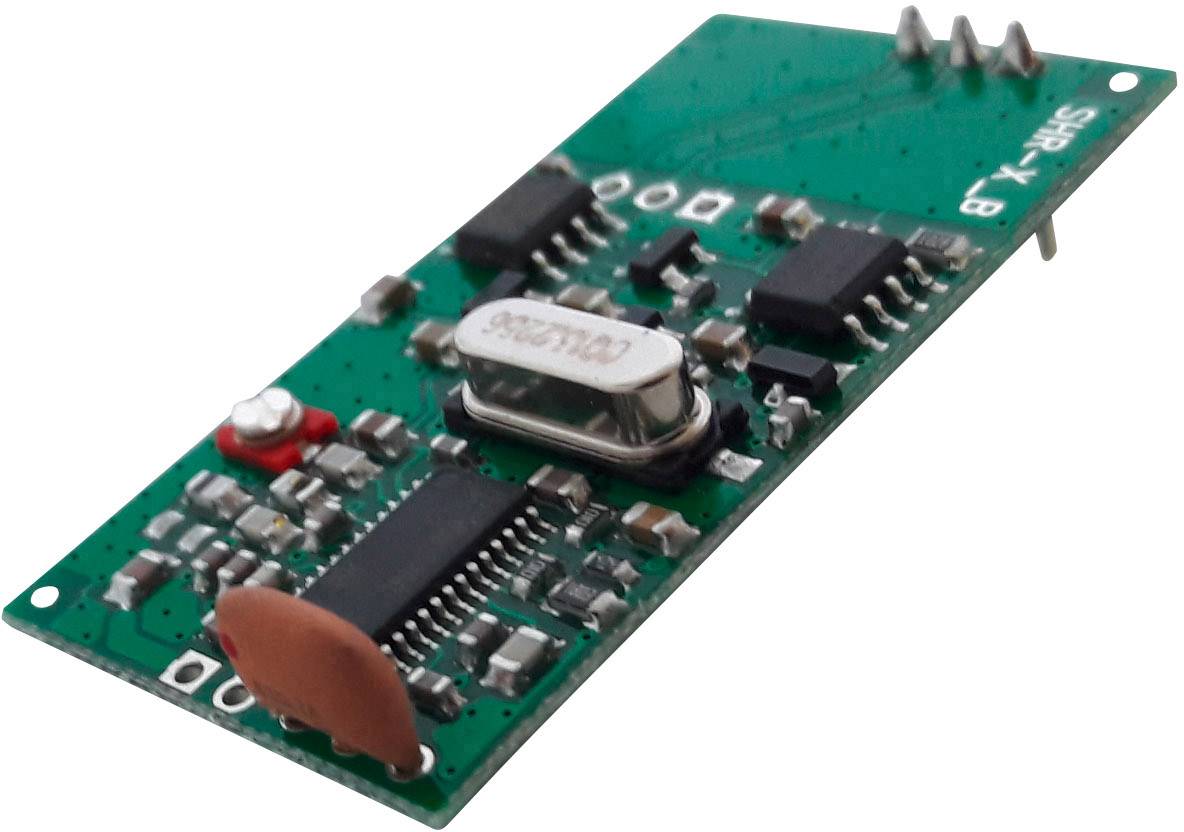

Das Empfangsmodul SHR-7 empfängt und demoduliert das vom passenden Sender kommende Signal und stellt es der nachfolgenden Auswerteschaltung (kein Bestandteil dieses Moduls) digital zur Verfügung.

Das Empfangsmodul ist als Aufsatzplatine ausgelegt, um ein möglichst großes Spektrum an Einsatzmöglichkeiten zu bieten. Eine Eingangsbandpassschaltung verhindert, dass ungewollte Signale mit anderen Frequenzen ausgewertet werden und trägt zu einer großen Eingangsempfindlichkeit bei.

Der Anschluss der Module erfolgt über Stiftleisten im Rastermaß 2,54mm.

In Kombination mit der Schaltstufe SHR-X L3 (190320-62) erhalten Sie mit dem Funkmodul SHR-7 ein Empfangsmodul inkl. 230V AC Versorgung, 3 potentialfreien Relaisausgängen und Lern-Funktionalität.

Eigenschaften

Stiftleisten im Rastermaß 2,54mm
Spannungsversorgung 7V – 20V DC
Datenrate: ASK bis zu 2400 bit/s
Ausgänge: Transistorausgang mit 15kOhm Pull-Up nach 5V
Stromaufnahme: Typ. 6,5 mA
Temperaturbereich: -20°C bis +65°C

Hinweise:
Keine Antenne im Lieferumfang enthalten (empfohlene Antenne: λ/4-Drahtantenne).
Passende Sender - siehe optionales Zubehör.
Die Freifeldreichweite wird nur unter optimalen Bedingungen erreicht.
Achtung: Produkte der Funkserie SH-7 sind nicht kompatibel zu Produkten der Funkserie SH-12.

Lieferumfang

Empfangsmodul + Anleitung

Stichwörter

SVS Nachrichtentechnik, 00350.10, SHR-7, N/A, funkschaltmodul, funkschaltmodule

Downloads
Anleitung (Version 1)
Information (Version 1)
Art.-Nr.:
Q05823
Hersteller-Nr.:
00350.10
EAN:
4016138052237

Technische Daten

Kategorie:
Empfängermodul
Typ:
SHR-7
Betriebsspannung:
7 + 20 V/DC
Max. Reichweite im Freifeld:
700 m
Breite:
23.1 mm
Empfindlichkeit:
-105 dBm
Sende-Frequenz:
433.92 MHz
Ausführung:
Baustein
Höhe:
5.2 mm
Länge (Tiefe):
23.1 mm
Produkt-Art:
Empfängermodul

Vom Hersteller bereitgestellte Informationen

Bewertungen

Durchschnittliche Kundenbewertung

bei externem Partner

Zuverlässiges Bauteil - Einfaches zuverlässiges Bauteil. Allerdings ist eine Fixierung im Schaltmodul erforderlich bei Erschütterungen.

War diese Bewertung hilfreich? 0 0
Inhalt melden

bei externem Partner

SVS 433 MHz Empfänger-Modul - Zusammen mit dem dazugehörigen Sender und Schaltmodul sehr gute Reichweite, auch durch Mauern, erfüllte alle Erwartungen. Tipp: Wenn an der dem 3-stiftigen Stecker gegenüberliegenden Seite der Platine mit Verbindung zu Masse ein Stift (z.B. abgeschnittener Bauteile-Draht) eingelötet wird, kann man den in die entsprechende Buchse der Schaltplatine stecken, dann ist ausreichender mechanischer Halt auch gegen Erschütterungen.

War diese Bewertung hilfreich? 0 0
Inhalt melden

bei externem Partner

Best.-Nr.: 192635 Empfängermodul 433 MHz - Anschluss Pins waren beim Erhalt der Ware verbogen, da für mein Empfinden Für den Versand ungeeignet Verpackt. Funktioniert jedoch tadellos. Was ich ebenfalls als großen Mangel ansehe ist dass keine geeignete Befestigung auf der Schaltstufe vorgesehen ist. Nur der Bastler kommt dauerhaft auf ein gutes Ergebnis. Da es sich ausschließlich um einen Modulprint handelt setzt man diese Fähigkeiten voraus. Was mich allerdings am meisten gestört hat ist das unpraktische Design des Prints. in Bezug auf mechanische Stabilität und Krafteinwirkung auf die Kontaktpins deren Aufgabe es nicht ist mechanisch zu fixieren. man muss eben Bastler sein.
