Überblick
Geeignet zur Verwendung in medizinischen Versorgungseinheiten (bis 250 V AC)
Spannungsfestigkeit 4,0 kV AC bzw. 8,5 kV DC
Konstruiert und geprüft gemäß IEC 60601-1 und IEC 60601-1-2
Übertragungsgeschwindigkeit bis zu 576 kBaud (576 kbit/s)
UL Recognized Component
Keine zusätzliche Spannungsversorgung notwendig
Polare sowie unipolare Signale möglich
Pegelanpassung an Datenempfänger
RoHS-konform
9-polige serielle D-Sub-Verkabelung
Galvanische Trennung
RS-232 Datenschnittstelle
100% Prüfung in der Qualitätsendkontrolle
Beschreibung

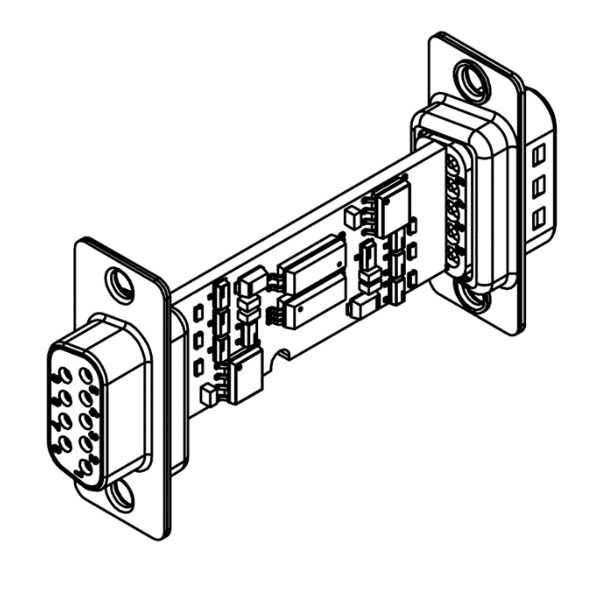

RS232 Medical Isolator
Der RS232 Medical Isolator unterbricht jegliche galvanisch leitende Verbindungen (Adern und Schirm) zwischen Geräten, die über eine 9-polige serielle D-Sub-Verkabelung miteinander verbunden sind. Er unterbindet Potenzialausgleichsströme und schützt angeschlossene Geräte und deren Nutzer vor Überspannungen, die aufgrund von Installationsfehlern, Blitzen, Schaltvorgängen, elektrostatischen Entladungen usw. direkt oder induktiv in die Datenleitungen eingekoppelt worden sind. Verbunden mit einem medizinischen End- oder Peripheriegerät liefert der RS232 Medical Isolator die Voraussetzung für den sicheren Betrieb dieses Gerätes in der Patientenumgebung. Der RS232 Medical Isolator erfüllt alle konstruktiven Voraussetzungen der IEC 60601-1, um innerhalb der Datenschnittstelle zwei Schutzmaßnahmen zum Patientenschutz (2 MOPP) auszubilden und das Risiko eines elektrischen Schlages aufgrund einer Fremdspannung am Datenanschluss für Patient und Bediener zu eliminieren. Durch seine UL-Zertifizierung ist der RS232 Medical Isolator auch für den kanadischen und US-amerikanischen Markt zugelassen. Der Isolator benötigt keine zusätzliche Spannungsversorgung, da die Versorgungsenergie aus den Datenleitungen entnommen wird. Die Energie zur Versorgung des Datenausgangs wird ebenfalls über die Ausgangsseite abgegriffen (siehe Abbildung 6: Schaltbild). Eine Reihenschaltung mehrerer Isolatoren ist daher nicht möglich.
