Beschreibung
Doepke FI-Schalter DFS2 025-2/0,03-A KV
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Doepke
Bezeichnung:FI-Schalter
Typ:DFS2 025-2/0,03-A KV
Polzahl:2
Bemessungsspannung:230 V
Bemessungsstrom:25 A
Bemessungsfehlerstrom:0,03 A
Bemessungsisolationsspannung Ui:400 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Verlustleistung:0,5 W
Montageart:DIN-Schiene
Fehlerstrom-Typ:A
Selektiver-Typ:nein
Kurzzeitverzögerter Typ:ja
Kurzschlussfestigkeit (Icw):10 kA
Stoßstromfestigkeit:3 kA
Spannungsart:AC
Mit Verriegelungsvorrichtung:ja
Frequenz:50 Hz
Zusatzeinrichtungen möglich:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:2

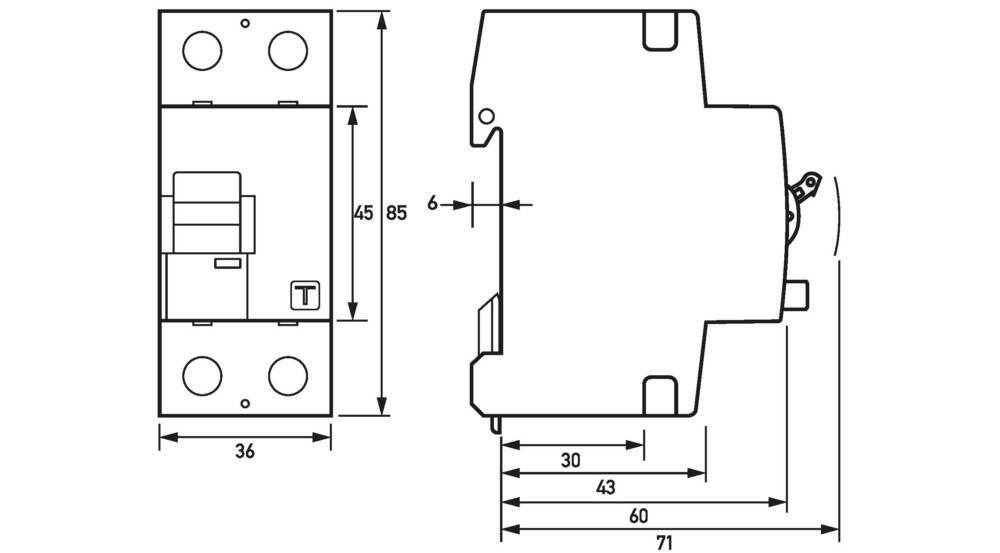

Einbautiefe:69 mm
Umgebungstemperatur während des Betriebs:-25..40 °C
Verschmutzungsgrad:2
Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm²
RAL-Nummer (ähnlich):7035
Explosionsgeschützt:nein
Doepke FI-Schalter DFS2 025-2/0,03-A KV: weitere Details
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 2 sind zweipolige Fehlerstromschutzschalter für einphasige Netze. In Standardausführung sind die kompakten Geräte zwei Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Fehlerstromschutzschalter in KV-Ausführung (KV für kurzzeitverzögert) sind erheblich unempfindlicher für kurzzeitige impulsförmige Stoß- und Fehlerströme. Sie erhöhen so die Anlagenverfügbarkeit. Der zusätzliche Schutz (Personenschutz) bleibt erhalten. Die kurzzeitverzögerten Schalter können also problemlos anstelle eines Standardschalters eingesetzt werden. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse netz- und hilfsspannungsunabhängige Auslösung sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst" Neutralleiterposition beliebig Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeiserichtung beliebig Einsatzgebiete: Stromversorgungen von Wohn- u. Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen, in denen herkömmliche RCCBs infolge transienter Ableitströme unerwünscht auslösen, wie z. B. Anlagen mit großen Leitungslängen hinter dem RCCB, Beleuchtungsanlagen mit vielen Leuchtstofflampen (> 20 Stück), Computeranlagen und Solarien Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir uns
