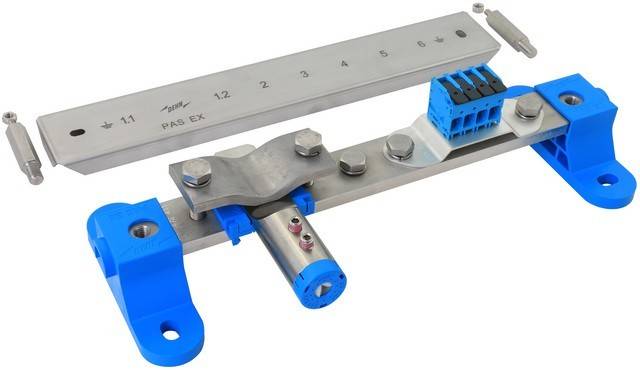

DEHN Potentialausgleichsschiene PAS EX 7AP SET
Produktbeschreibung
Überblick
Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 1x Flach (M10 x 40 mm mit Federring), 1x Kabelschuh (M10 x 20 mm mit Federring) und 1x Push-in Adapter 4x 4-16mm².
Beschreibung
- hersteller: DEHN
- bezeichnung: Potentialausgleichsschiene
- typ: PAS EX 7AP SET
- bauform: Aufbau modular
- ausführung: mit Abdeckhaube
- isolator: ja
- explosionsgeprüfte ausführung: ja

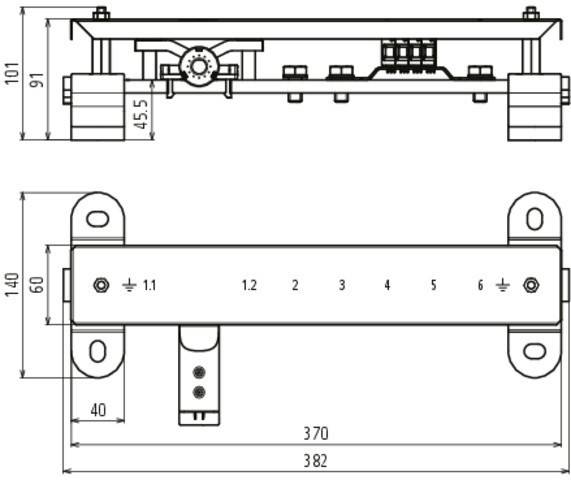

- höhe: 101 mm
- breite: 140 mm
- länge: 382 mm
- anzahl der anschlüsse rundleiter 10 mm: 1
- anzahl der anschlüsse leitung bis 16 mm² starr: 4
- anzahl der anschlüsse leitung bis 95 mm² starr: 1
- werkstoff der kontaktschiene: Edelstahl 304 (V2A)
- oberfläche der kontaktschiene: unbehandelt
- werkstoff der klemme: Edelstahl 304 (V2A)
- oberfläche der klemme: unbehandelt
